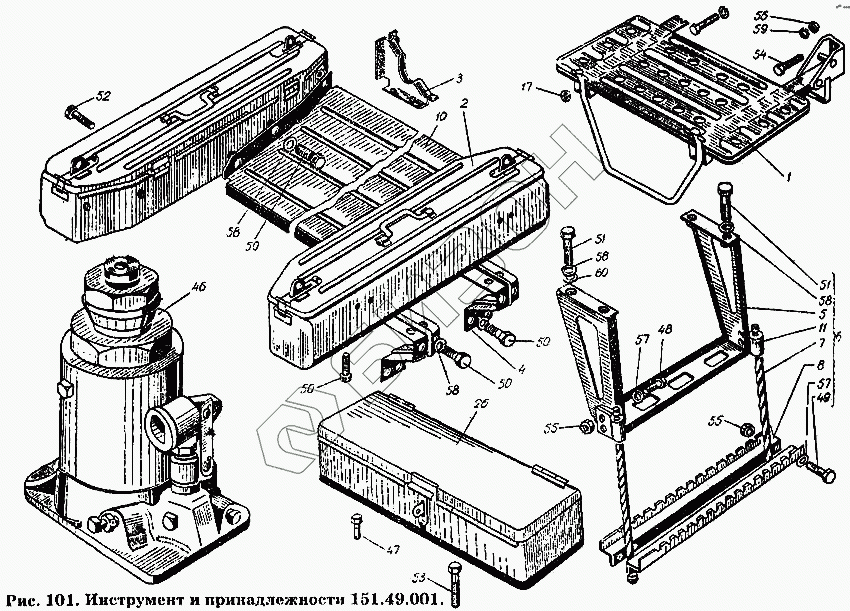

Графический каталог запасных частей к технике: ХТЗ Т-150К. Инструмент и принадлежности 151.49.001
1
2
3
4
5
6
7
8
10
11
17
26
46
47
48
49
50
50
50
50
51
51
52
53
54
55
55
56
57
57
58
58
58
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.49.001 | 151.49.001 | Инструмент и принадлежности трактора |
Загрузка ...
|
|
| 1 | 151.49.035 | Подножка в сборе |
Загрузка ...
|
|
| 2 | 151.49.038-2 | Ящик инструментальный в сборе |
Загрузка ...
|
|
| 3 | 151.49.044 | Кронштейн в сборе |
Загрузка ...
|
|
| 4 | 151.49.045 | Кронштейн в сборе |
Загрузка ...
|
|
| 5 | 151.49.046 | Подножка с гайками в сборе |
Загрузка ...
|
|
| 6 | 151.49.051-1 | Подножка в сборе |
Загрузка ...
|
|
| 7 | 151.49.052-1 | Трос в сборе |
Загрузка ...
|
|
| 8 | 151.49.103-1 | Подножка нижняя |
Загрузка ...
|
|
| 10 | 151.49.209-1 | Платформа |
Загрузка ...
|
|
| 11 | 151.49.235 | Хомут |
Загрузка ...
|
|
| 17 | 125.47.187 | Упор резиновый |
Загрузка ...
|
|
| 26 | 14.47.031 | Инструментальный ящик в сборе |
Загрузка ...
|
|
| 46 | ДЗ-3913010 | Домкрат гидравлический в сборе |
Загрузка ...
|
|
| 47 | Болт М8-6gх16.66.099 ГОСТ 7796-70 | Болт М8-6gх16.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 48 | Болт М8-6gх25.66.099 ГОСТ 7796-70 | Болт М8-6gх25.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 49 | Болт М8 6gх35.66.099 ГОСТ 7795-70 | Болт М8 6gх35.66.099 ГОСТ 7795-70 |
Загрузка ...
|
|
| 50 | Болт М10-6gх20.66.099 ГОСТ 7796-70 | Болт М10-6gх20.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 51 | Болт М10-6gх25.66.099 ГОСТ 7796-70 | Болт М10-6gх25.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 52 | Болт М10-6gх35.66.099 ГОСТ 7796-70 | Болт М10-6gх35.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 53 | Болт М10-6gх70.66.099 ГОСТ 7795-70 | Болт М10-6gх70.66.099 ГОСТ 7795-70 |
Загрузка ...
|
|
| 54 | Болт М20-6gх40.66.099 ГОСТ 7796-70 | Болт М20-6gх40.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 55 | Гайка М8-7Н.6.099 ГОСТ 5915-70 | Гайка М8-7Н.6.099 ГОСТ 5915-70 |
Загрузка ...
|
|
| 56 | Гайка М20-7Н.6 ГОСТ 5915-70 | Гайка М20-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 57 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 57 | Шайба 8.65Г.099 ГОСТ 6402-70 | Шайба 8.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 58 | Шайба 10.65Г.099 ГОСТ 6402-70 | Шайба 10.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 59 | Шайба 20.65Г.099 ГОСТ 6402-70 | Шайба 20.65Г.099 ГОСТ 6402-70 |
Загрузка ...
|
|
| 60 | Шайба 10-010 ГОСТ 11371-68 | Шайба 10-010 ГОСТ 11371-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
