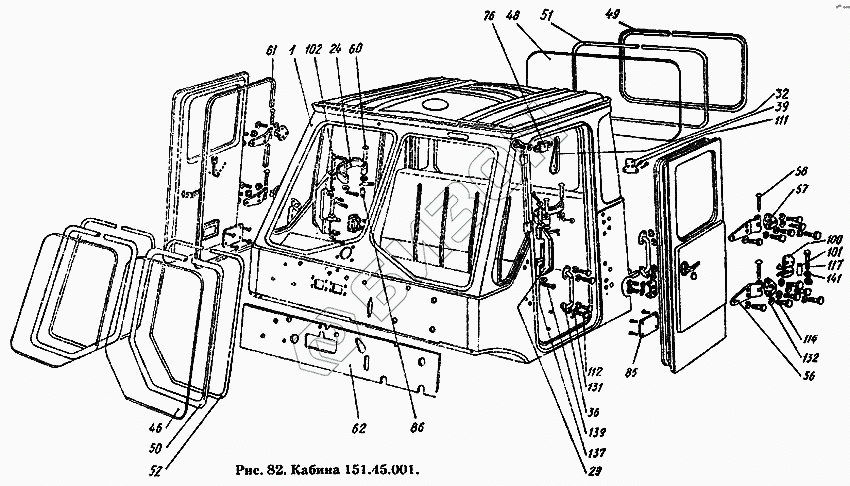

Графический каталог запасных частей к технике: ХТЗ Т-150К. Кабина 151.45.001
1
24
29
32
36
39
46
48
49
50
51
52
56
57
58
60
61
62
76
85
86
100
101
102
111
112
112
112
114
117
131
131
132
132
137
139
141
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.45.001 | 151.45.001 | Кабина в сборе |
Загрузка ...
|
|
| 1 | 151.45.011 | Каркас кабины в сборе |
Загрузка ...
|
|
| 24 | 150.45.030-1 | Ограничитель открывания двери в сборе |
Загрузка ...
|
|
| 29 | 150.45.052-1 | Ручка в сборе |
Загрузка ...
|
|
| 32 | 150.45.064 | Ремень в сборе |
Загрузка ...
|
|
| 36 | 150.45.074-1 | Поручень кабины в сборе |
Загрузка ...
|
|
| 39 | 150.45.084-1 | Кронштейн номерного знака в сборе |
Загрузка ...
|
|
| 46 | 150.45.139 | Стекло переднее |
Загрузка ...
|
|
| 48 | 150.45.142 | Стекло заднее |
Загрузка ...
|
|
| 49 | 150.45.144 | Окантовка НТ-9 |
Загрузка ...
|
|
| 50 | 150.45.144-01 | Окантовка НТ-9 |
Загрузка ...
|
|
| 51 | 150.45.146 | Шнур распорный НТ-8 |
Загрузка ...
|
|
| 52 | 150.45.146-01 | Шнур распорный НТ-8 |
Загрузка ...
|
|
| 56 | 150.45.184 | Петля двери правая |
Загрузка ...
|
|
| 57 | 150.45.186-1 | Петля проема правая |
Загрузка ...
|
|
| 58 | 150.45.188-1 | Ось петли |
Загрузка ...
|
|
| 60 | 150.45.191 | Палец |
Загрузка ...
|
|
| 61 | 150.45.197 | Уплотнитель проема двери |
Загрузка ...
|
|
| 62 | 150.45.211-1А | Лист термоизоляционный |
Загрузка ...
|
|
| 76 | 150.45.294 | Ушко |
Загрузка ...
|
|
| 85 | 150.45.341 | Скоба |
Загрузка ...
|
|
| 86 | 150.45.343 | Трубка |
Загрузка ...
|
|
| 100 | 150.45.450 | Фиксатор |
Загрузка ...
|
|
| 101 | 150.45.458 | Трубка распорная |
Загрузка ...
|
|
| 102 | 125.20.249 | Ось |
Загрузка ...
|
|
| 111 | Болт М6-6gх12.66.099 ГОСТ 7798-70 | Болт М6-6gх12.66.099 ГОСТ 7798-70 |
Загрузка ...
|
|
| 112 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | Болт М6-6gх16.66.099 ГОСТ 7798-70 |
Загрузка ...
|
|
| 112 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | Болт М6-6gх16.66.099 ГОСТ 7798-70 |
Загрузка ...
|
|
| 112 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | Болт М6-6gх16.66.099 ГОСТ 7798-70 |
Загрузка ...
|
|
| 114 | Болт М8-6gх20.66.099 ГОСТ 7796-70 | Болт М8-6gх20.66.099 ГОСТ 7796-70 |
Загрузка ...
|
|
| 117 | Болт М8-6gх65.66.099 ГОСТ 7795-70 | Болт М8-6gх65.66.099 ГОСТ 7795-70 |
Загрузка ...
|
|
| 131 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 131 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 132 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 132 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 137 | Шайба 8-010 ГОСТ 11371-68 | Шайба 8-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 139 | Шплинт 2х12 ГОСТ 397-66 | Шплинт 2х12 ГОСТ 397-66 |
Загрузка ...
|
|
| 141 | Шайба 10-010 ГОСТ 11371-68 | Шайба 10-010 ГОСТ 11371-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
