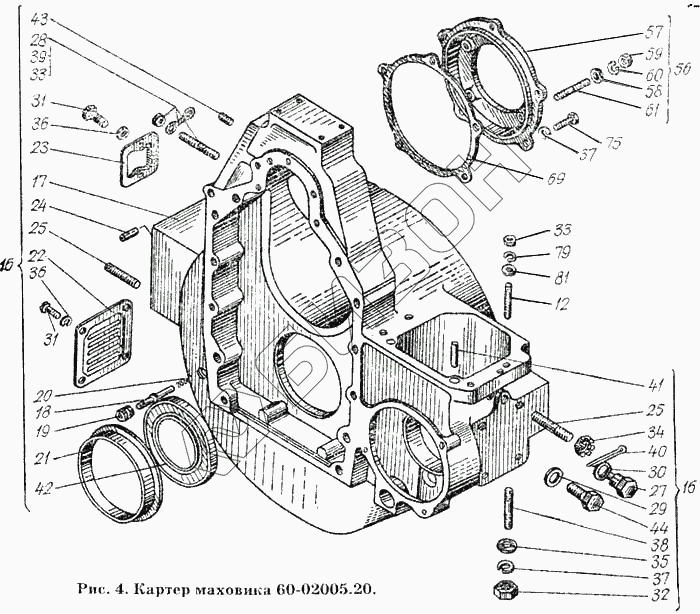

Графический каталог запасных частей к технике: ХТЗ Т-150К. Картер маховика 60-02005.20
12
16
16
17
18
19
20
21
22
23
24
25
25
27
28
29
30
31
31
32
33
33
34
35
36
36
37
37
38
39
40
41
42
43
44
56
57
58
59
60
61
69
75
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 60-02001.20 | 60-02001.20 | Крышка передняя и картер маховика |
Загрузка ...
|
|
| 12 | Шпилька БМ12 кл. То/2х40(24/30)х055 ГОСТ | Шпилька БМ12 кл. То/2х40(24/30)х055 ГОСТ 11765-66 |
Загрузка ...
|
|
| 16 | 60-02005.20 | Картер маховика |
Загрузка ...
|
|
| 17 | 60-02110.30 | Картер маховика |
Загрузка ...
|
|
| 18 | 60-02112.00 | Указатель ВМТ |
Загрузка ...
|
|
| 19 | 60-02113.00 | Втулка указателя ВМТ |
Загрузка ...
|
|
| 20 | 60-12115.00 | Пружина |
Загрузка ...
|
|
| 21 | 60-02126.10 | Кольцо маслоотражателя |
Загрузка ...
|
|
| 22 | 60-02146.00 | Крышка люка |
Загрузка ...
|
|
| 23 | 60-02150.10 | Крышка |
Загрузка ...
|
|
| 24 | 60-02160.00 | Втулка |
Загрузка ...
|
|
| 25 | 60-02162.00 | Шпилька |
Загрузка ...
|
|
| 27 | 60-02179.00 | Болт специальный |
Загрузка ...
|
|
| 28 | 60-02181.00 | Шайба замковая |
Загрузка ...
|
|
| 29 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 30 | СМД7-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 31 | Болт М8.2х16.56.06 ГОСТ 7796-70 | Болт М8.2х16.56.06 ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | Гайка М10.2.6.05 ГОСТ 2524-70 | Гайка М10.2.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 33 | Гайка М12.2.6.05 ГОСТ 2524-70 | Гайка М12.2.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 34 | Гайка М14х1,5 кл. 2-055 ГОСТ 5933-62 | Гайка М14х1,5 кл. 2-055 ГОСТ 5933-62 |
Загрузка ...
|
|
| 35 | Шайба 10х2-015 ГОСТ 10450-68 | Шайба 10х2-015 ГОСТ 10450-68 |
Загрузка ...
|
|
| 36 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 37 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 38 | Шпилька БМ10 кл. То/2х35(15/26)х055 ГОСТ | Шпилька БМ10 кл. То/2х35(15/26)х055 ГОСТ 11765-66 |
Загрузка ...
|
|
| 39 | Шпилька БМ12 кл. То/2х30(15/22)х055 ГОСТ | Шпилька БМ12 кл. То/2х30(15/22)х055 ГОСТ 11765-66 |
Загрузка ...
|
|
| 40 | Шплинт 3,2х25-055 ГОСТ 397-66 | Шплинт 3,2х25-055 ГОСТ 397-66 |
Загрузка ...
|
|
| 41 | Штифт 10Пр2/2ах25 ГОСТ 3128-70 | Штифт 10Пр2/2ах25 ГОСТ 3128-70 |
Загрузка ...
|
|
| 42 | Манжета 2-120х150-4 ГОСТ 8752-70 | Манжета 2-120х150-4 ГОСТ 8752-70 |
Загрузка ...
|
|
| 43 | Пробка КГ1/8" ГОСТ 12720-67 | Пробка КГ1/8" ГОСТ 12720-67 |
Загрузка ...
|
|
| 44 | Н-5889 | Пробка резьбовая |
Загрузка ...
|
|
| 56 | 60-02012.10 | Проставка топливного насоса |
Загрузка ...
|
|
| 57 | 60-02145.01 | Проставка топливного насоса |
Загрузка ...
|
|
| 58 | 60-02159.00 | Шайба |
Загрузка ...
|
|
| 59 | Гайка М10.2.6.05 ГОСТ 2524-70 | Гайка М10.2.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 60 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 61 | Шпилька БМ10 кл. То/2х25(20/22)х40Х ГОСТ | Шпилька БМ10 кл. То/2х25(20/22)х40Х ГОСТ 11765-66 |
Загрузка ...
|
|
| 69 | 60-02147.10 | Прокладка проставки |
Загрузка ...
|
|
| 75 | Болт М10.2х25.56.05 ГОСТ 7796-70 | Болт М10.2х25.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 79 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
