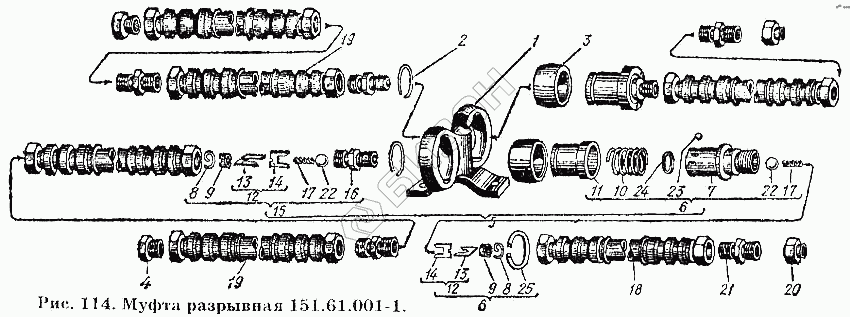

Графический каталог запасных частей к технике: ХТЗ Т-150К. Муфта разрывная 151.61.001-1
1
2
3
4
6
6
7
8
8
9
9
10
11
12
12
13
13
14
14
15
16
17
17
18
19
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.61.001-1 | 151.61.001-1 | Муфта разрывная |
Загрузка ...
|
|
| 1 | 75.61.016 | Кронштейн в сборе |
Загрузка ...
|
|
| 2 | 75.61.108 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | 75.61.109 | Шарнир разрывной муфты |
Загрузка ...
|
|
| 4 | 54.54.124 | Заглушка |
Загрузка ...
|
|
| 5 | Н.036.52.000 | Муфта разрывная в сборе |
Загрузка ...
|
|
| 6 | Н.036.52.100 | Корпус в сборе левый |
Загрузка ...
|
|
| 7 | Н.036.52.101 | Корпус левый |
Загрузка ...
|
|
| 8 | Н.036.52.102 | Кольцо стопорное |
Загрузка ...
|
|
| 9 | Н.036.52.103 | Втулка опорная |
Загрузка ...
|
|
| 10 | Н.036.52.104 | Пружина |
Загрузка ...
|
|
| 11 | Н.036.52.105 | Втулка запорная |
Загрузка ...
|
|
| 12 | Н.036.52.110 | Крестовина |
Загрузка ...
|
|
| 13 | Н.036.52.111 | Крестовина нижняя |
Загрузка ...
|
|
| 14 | Н.036.52.112 | Крестовина верхняя |
Загрузка ...
|
|
| 15 | Н.036.52.200 | Корпус в сборе правый |
Загрузка ...
|
|
| 16 | Н.036.52.201 | Корпус правый |
Загрузка ...
|
|
| 17 | Н.036.50.104 | Пружина |
Загрузка ...
|
|
| 18 | Н.036.85.080 | Рукав высокого давления II диаметр 16х29 |
Загрузка ...
|
|
| 19 | Н.036.85.100 | Рукав высокого давления в сборе |
Загрузка ...
|
|
| 20 | 150.61.010-01 | Рукав высокого давления в сборе |
Загрузка ...
|
|
| 21 | Н.036.12.040 | Заглушка в сборе |
Загрузка ...
|
|
| 22 | Н.036.02.005 | Шарик III 16,669мм П ГОСТ 3722-60 |
Загрузка ...
|
|
| 22 | Н.036.02.005 | Шарик III 16,669мм П ГОСТ 3722-60 |
Загрузка ...
|
|
| 23 | Шарик IV 5,556 мм Р ГОСТ 3722-60 | Шарик IV 5,556 мм Р ГОСТ 3722-60 |
Загрузка ...
|
|
| 24 | Кольцо У-30х25-2 ГОСТ 9833-61 | Кольцо У-30х25-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 25 | Кольцо ВК-42 ГОСТ 9301-59 | Кольцо ВК-42 ГОСТ 9301-59 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
