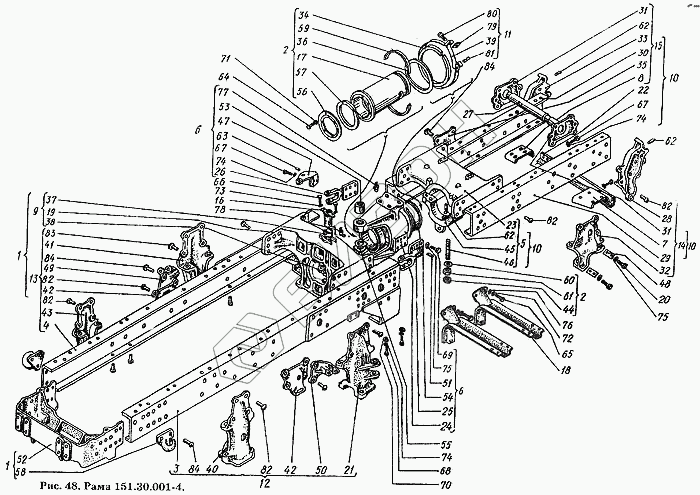

Графический каталог запасных частей к технике: ХТЗ Т-150К. Рама 151.30.001-4
1
1
2
2
3
4
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
62
63
63
64
65
66
67
67
67
68
69
70
70
70
71
72
73
73
74
74
74
74
75
75
76
77
78
79
80
81
82
82
82
82
82
82
82
83
83
83
83
83
84
84
84
84
84
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.30.001-4 | 151.30.001-4 | Рама в сборе |
Загрузка ...
|
|
| 1 | 151.30.011-4 | Часть рамы передняя в сборе |
Загрузка ...
|
|
| 2 | 151.30.012-4 | Часть рамы задняя в сборе |
Загрузка ...
|
|
| 3 | 151.30.013-2А-01 | Лонжерон рамы передний левый в сооре |
Загрузка ...
|
|
| 4 | 151.30.014-2А-01 | Лонжерон рамы передний правый в сборе |
Загрузка ...
|
|
| 5 | 151.30.017-2 | Опора шарнира задняя в сборе |
Загрузка ...
|
|
| 6 | 151.30.018-3 | Корпус шарнира в сборе |
Загрузка ...
|
|
| 7 | 151.30.019-2 | Кронштейн редуктора ВОМ левый в сборе |
Загрузка ...
|
|
| 8 | 151.30.020-1 | Кронштейн редуктора ВОМ правый в сборе |
Загрузка ...
|
|
| 9 | 151.30.024 | Опора шарнира передняя в сборе |
Загрузка ...
|
|
| 10 | 151.30.027 | Часть рамы задняя с кронштейнами в сборе |
Загрузка ...
|
|
| 11 | 151.30.029 | Хомутик в сборе |
Загрузка ...
|
|
| 12 | 151.30.032 | Лонжерон передний левый с кронштейнами в сборе |
Загрузка ...
|
|
| 13 | 151.30.033 | Лонжерон передний правый с кронштейнами в сборе |
Загрузка ...
|
|
| 14 | 151.30.034 | Лонжерон задний левый с кронштейнами в сборе |
Загрузка ...
|
|
| 15 | 151.30.035 | Лонжерон задний правый с кронштейнами в сборе |
Загрузка ...
|
|
| 16 | 151.30.045 | Ось в сборе |
Загрузка ...
|
|
| 17 | 151.30.046-3 | Труба горизонтального шарнира в сборе |
Загрузка ...
|
|
| 18 | 151.30.052 | Кронштейн гидробака в сборе |
Загрузка ...
|
|
| 19 | 151.30.102-1 | Опора шарнира передняя |
Загрузка ...
|
|
| 20 | 151.30.105 | Болт |
Загрузка ...
|
|
| 21 | 151.30.107-5 | Кронштейн рессоры задний левый |
Загрузка ...
|
|
| 22 | 151.30.116-2 | Уголок |
Загрузка ...
|
|
| 23 | 151.30.119-1 | Опора шарнира задняя |
Загрузка ...
|
|
| 24 | 151.30.120-5 | Корпус шарнира |
Загрузка ...
|
|
| 25 | 151.30.121 | Ухо левое |
Загрузка ...
|
|
| 26 | 151.30.122-2 | Ухо правое |
Загрузка ...
|
|
| 27 | 151.30.123 | Ось цилиндра |
Загрузка ...
|
|
| 28 | 151.30.124-2 | Кронштейн левый |
Загрузка ...
|
|
| 29 | 151.30.125-1А | Лонжерон рамы задний левый |
Загрузка ...
|
|
| 30 | 151.30.136-1А | Лонжерон рамы задний правый |
Загрузка ...
|
|
| 31 | 151.30.127 | Фланец оси цилиндра |
Загрузка ...
|
|
| 32 | 151.30.128-1 | Кронштейн заднего моста левый |
Загрузка ...
|
|
| 33 | 151.30.135-2 | Кронштейн правый |
Загрузка ...
|
|
| 34 | 151.30.144 | Сальник |
Загрузка ...
|
|
| 35 | 151.30.148 | Кронштейн заднего моста правый |
Загрузка ...
|
|
| 36 | 151.30.162-1 | Кольцо проставочное |
Загрузка ...
|
|
| 37 | 151.30.163 | Втулка наружная |
Загрузка ...
|
|
| 38 | 151.30.164 | Втулка внутренняя |
Загрузка ...
|
|
| 39 | 151.30.199 | Лента хомутика |
Загрузка ...
|
|
| 40 | 151.30.201-2А | Кронштейн рессоры передний левый |
Загрузка ...
|
|
| 41 | 151.30.202-5 | Кронштейн рессоры задний правый |
Загрузка ...
|
|
| 42 | 151.30.203 | Кронштейн буфера и блокировки |
Загрузка ...
|
|
| 42 | 151.30.203 | Кронштейн буфера и блокировки |
Загрузка ...
|
|
| 43 | 151.30.204-2А | Кронштейн рессоры передний правый |
Загрузка ...
|
|
| 44 | 151.30.205 | Гайка специальная |
Загрузка ...
|
|
| 45 | 151.30.217-1А | Бугель задней опоры шарнира |
Загрузка ...
|
|
| 46 | 151.30.218 | Шпилька |
Загрузка ...
|
|
| 47 | 151.30.234 | Кронштейн следящей тяги |
Загрузка ...
|
|
| 48 | 151.30.246 | Планка |
Загрузка ...
|
|
| 49 | 151.30.253 | Кронштейн амортизатора верхний правый |
Загрузка ...
|
|
| 50 | 151.30.254 | Кронштейн амортизатора верхний левый |
Загрузка ...
|
|
| 51 | 151.30.263 | Штифт 25Пр2/2ах50 ГОСТ 3128-70 |
Загрузка ...
|
|
| 52 | 150.30.101 | Брус передний |
Загрузка ...
|
|
| 53 | 125.30.126 | Втулка вертикального шарнира |
Загрузка ...
|
|
| 54 | 125.30.138 | Втулка горизонтального шарнира |
Загрузка ...
|
|
| 55 | 125.30.140 | Шайба вертикального шарнира |
Загрузка ...
|
|
| 56 | 125.30.141 | Обойма сальника передняя |
Загрузка ...
|
|
| 57 | 125.30.143А | Сальник |
Загрузка ...
|
|
| 58 | 125.30.154 | Крюк передний |
Загрузка ...
|
|
| 59 | 125.30.216 | Полукольцо |
Загрузка ...
|
|
| 60 | 125.30.219-1 | Шайба |
Загрузка ...
|
|
| 61 | 125.30.220 | Гайка |
Загрузка ...
|
|
| 61 | 125.30.220 | Гайка |
Загрузка ...
|
|
| 62 | 74.56.415 | Штифт |
Загрузка ...
|
|
| 63 | А02-35 | Штифт цилиндрический |
Загрузка ...
|
|
| 63 | А02-35 | Штифт цилиндрический |
Загрузка ...
|
|
| 64 | Болт М8.6gх16.66 ГОСТ 7796-70 | Болт М8.6gх16.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 65 | Болт М10.6gх20.66 ГОСТ 7796-70 | Болт М10.6gх20.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 66 | Болт М12-6gх35.88.35 ГОСТ 7796-70 | Болт М12-6gх35.88.35 ГОСТ 7796-70 |
Загрузка ...
|
|
| 67 | Болт М16 6gх35.88.35 ГОСТ 7796-70 | Болт М16 6gх35.88.35 ГОСТ 7796-70 |
Загрузка ...
|
|
| 67 | Болт М16 6gх35.88.35 ГОСТ 7796-70 | Болт М16 6gх35.88.35 ГОСТ 7796-70 |
Загрузка ...
|
|
| 68 | Болт М16-6gх50.88.35 ГОСТ 7796-70 | Болт М16-6gх50.88.35 ГОСТ 7796-70 |
Загрузка ...
|
|
| 69 | Болт М24х2-6gх60.109.019 ГОСТ 7796-70 | Болт М24х2-6gх60.109.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 70 | Гайка М16-7Н.6 ГОСТ 5915-70 | Гайка М16-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 70 | Гайка М16-7Н.6 ГОСТ 5915-70 | Гайка М16-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 70 | Гайка М16-7Н.6 ГОСТ 5915-70 | Гайка М16-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 71 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 72 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 73 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 73 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 74 | Шайба 16.65Г.05 ГОСТ 6402-70 | Шайба 16.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 74 | Шайба 16.65Г.05 ГОСТ 6402-70 | Шайба 16.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 75 | Шайба 24.65Г.05 ГОСТ 6402-70 | Шайба 24.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 75 | Шайба 24.65Г.05 ГОСТ 6402-70 | Шайба 24.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 76 | Шайба 10-010 ГОСТ 11371-68 | Шайба 10-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 77 | Масленка I-А1 ГОСТ 1303-56 | Масленка I-А1 ГОСТ 1303-56 |
Загрузка ...
|
|
| 78 | Масленка II-А-45 ГОСТ 1303-56 | Масленка II-А-45 ГОСТ 1303-56 |
Загрузка ...
|
|
| 79 | ХС-2-1 | Планка хомутика |
Загрузка ...
|
|
| 80 | ХС-3 | Болт хомутика |
Загрузка ...
|
|
| 81 | ХС-4 | Гайка хомутика |
Загрузка ...
|
|
| 82 | Заклепка 20х55.01 ГОСТ 10299-68 | Заклепка 20х55.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 82 | Заклепка 20х55.01 ГОСТ 10299-68 | Заклепка 20х55.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 82 | Заклепка 20х55.01 ГОСТ 10299-68 | Заклепка 20х55.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 82 | Заклепка 20х55.01 ГОСТ 10299-68 | Заклепка 20х55.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 82 | Заклепка 20х55.01 ГОСТ 10299-68 | Заклепка 20х55.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 82 | Заклепка 20х55.01 ГОСТ 10299-68 | Заклепка 20х55.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 83 | Заклепка 20х70.01 ГОСТ 10299-68 | Заклепка 20х70.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 83 | Заклепка 20х70.01 ГОСТ 10299-68 | Заклепка 20х70.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 83 | Заклепка 20х70.01 ГОСТ 10299-68 | Заклепка 20х70.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 83 | Заклепка 20х70.01 ГОСТ 10299-68 | Заклепка 20х70.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 83 | Заклепка 20х70.01 ГОСТ 10299-68 | Заклепка 20х70.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 84 | Заклепка 20х80.01 ГОСТ 10299-68 | Заклепка 20х80.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 84 | Заклепка 20х80.01 ГОСТ 10299-68 | Заклепка 20х80.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 84 | Заклепка 20х80.01 ГОСТ 10299-68 | Заклепка 20х80.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 84 | Заклепка 20х80.01 ГОСТ 10299-68 | Заклепка 20х80.01 ГОСТ 10299-68 |
Загрузка ...
|
|
| 84 | Заклепка 20х80.01 ГОСТ 10299-68 | Заклепка 20х80.01 ГОСТ 10299-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
