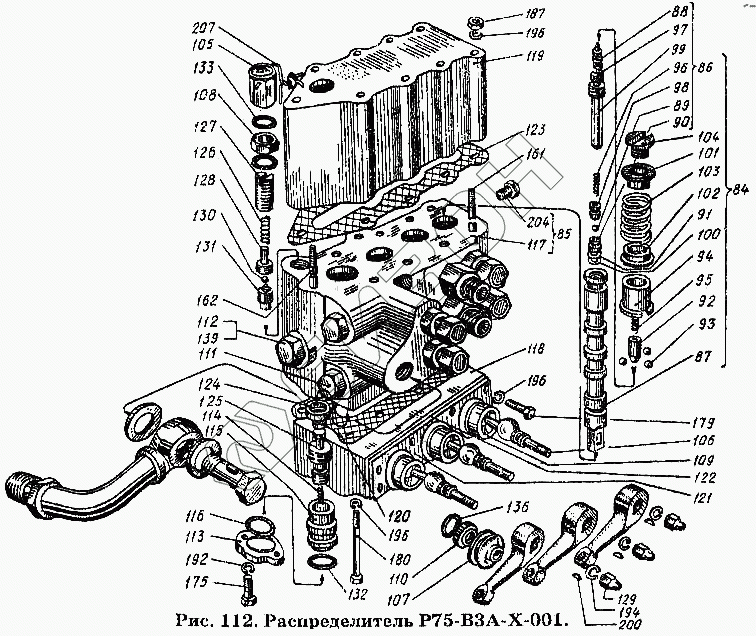

Графический каталог запасных частей к технике: ХТЗ Т-150К. Распределитель Р76-В3А-Х 001
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
136
139
161
162
175
175
175
179
180
187
192
192
194
196
196
196
200
204
207
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.57.001-1 | 151.57.001-1 | Установка гидравлической системы |
Загрузка ...
|
|
| 83 | Р75-В3А-Х-001 | Распределитель в сборе |
Загрузка ...
|
|
| 84 | Р75-В3А-003 | Золотник в сборе |
Загрузка ...
|
|
| 85 | Р75-В3А-004 | Корпус распределителя в сборе |
Загрузка ...
|
|
| 86 | Р75-В-006А | Гильза золотника в сборе |
Загрузка ...
|
|
| 87 | Р75-В-024В | Золотник |
Загрузка ...
|
|
| 88 | Р75-В-025А | Бустер |
Загрузка ...
|
|
| 89 | Р75-В-026 | Клапан бустера |
Загрузка ...
|
|
| 90 | Р75-В-027А | Гнездо клапана бустера |
Загрузка ...
|
|
| 91 | Р75-В-028А | Прокладка |
Загрузка ...
|
|
| 92 | Р75-В-029 | Втулка фиксаторная |
Загрузка ...
|
|
| 93 | Р75-В-030 | Фиксатор |
Загрузка ...
|
|
| 94 | Р75-В-031 | Обойма фиксатора |
Загрузка ...
|
|
| 95 | Р75-В-032 | Пружина фиксатора |
Загрузка ...
|
|
| 96 | Р75-В-036 | Пружина бустера |
Загрузка ...
|
|
| 97 | Р75-В-044А | Винт регулировочный |
Загрузка ...
|
|
| 98 | Р75-В-045 | Направляющая клапана бустера |
Загрузка ...
|
|
| 99 | Р75-В-046А | Гильза золотника |
Загрузка ...
|
|
| 100 | Р75-В-052 | Фильтр |
Загрузка ...
|
|
| 101 | Р75-033 | Стакан нижний |
Загрузка ...
|
|
| 102 | Р75-034 | Стакан верхний |
Загрузка ...
|
|
| 103 | Р75-035 | Пружина золотника |
Загрузка ...
|
|
| 104 | Р75-037 | Пробка золотника |
Загрузка ...
|
|
| 105 | Р75-051-Б | Колпачок |
Загрузка ...
|
|
| 106 | Р75-054Б | Рычаг |
Загрузка ...
|
|
| 107 | Р75-056 | Пальчик |
Загрузка ...
|
|
| 108 | Р75-058-Б | Гайка |
Загрузка ...
|
|
| 109 | Р75-064 | Кольцо нижнее |
Загрузка ...
|
|
| 110 | Р75-065 | Кольцо верхнее |
Загрузка ...
|
|
| 111 | Р75-066 | Заглушка |
Загрузка ...
|
|
| 112 | Р75-067 | Заглушка |
Загрузка ...
|
|
| 113 | Р75-071В | Упор |
Загрузка ...
|
|
| 114 | Р75-072 | Пружина перепускного клапана |
Загрузка ...
|
|
| 115 | Р75-073-А | Направляющая клапана |
Загрузка ...
|
|
| 116 | Р75-077 | Кольцо У-35х30-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 117 | Р75-3-021 | Корпус распределителя |
Загрузка ...
|
|
| 118 | Р75-3-022-Б | Крышка верхняя |
Загрузка ...
|
|
| 119 | Р75-3-023 | Крышка нижняя |
Загрузка ...
|
|
| 120 | Р75-3-038 | Прокладка верхняя |
Загрузка ...
|
|
| 121 | Р75-3-055-Б | Пластина пыльника |
Загрузка ...
|
|
| 122 | Р75-3-057 | Пластина колец |
Загрузка ...
|
|
| 123 | Р40/75-0808039А | Прокладка нижняя |
Загрузка ...
|
|
| 124 | Р40/75-0808040А | Гнездо клапана |
Загрузка ...
|
|
| 125 | Р40/75-0808041Б | Клапан перепускной |
Загрузка ...
|
|
| 126 | Р40/75-0808048-Б | Пружина предохранительного клапана |
Загрузка ...
|
|
| 127 | Р40/75-0808049-А | Винт регулировочный |
Загрузка ...
|
|
| 128 | Р40/75-0809059А | Направляющая предохранительного клапана |
Загрузка ...
|
|
| 129 | Р40/75-0808061А | Колпачок рукоятки |
Загрузка ...
|
|
| 130 | Р40/75-0808062 | Клапан предохранительный |
Загрузка ...
|
|
| 131 | Р40/75-0808063А | Гнездо предохранительного клапана |
Загрузка ...
|
|
| 132 | НШ10-0101031 | Кольцо уплотнительное |
Загрузка ...
|
|
| 133 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 136 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 139 | НШ46-0505046 | Кольцо уплотнительное |
Загрузка ...
|
|
| 161 | ШМ8х114 | Шпилька М8х114 |
Загрузка ...
|
|
| 162 | ШМ8х123 | Шпилька М8х123 |
Загрузка ...
|
|
| 175 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 175 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 175 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 179 | Болт М8х20 кл.2-050 ГОСТ 7796-70 | Болт М8х20 кл.2-050 ГОСТ 7796-70 |
Загрузка ...
|
|
| 180 | Болт М8х55 кл.2-050 ГОСТ 7795-70 | Болт М8х55 кл.2-050 ГОСТ 7795-70 |
Загрузка ...
|
|
| 187 | Гайка М8 кл.2 ГОСТ 5927-62 | Гайка М8 кл.2 ГОСТ 5927-62 |
Загрузка ...
|
|
| 192 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 192 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 194 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 196 | Шайба 8Т.65Г.05 ГОСТ 6402-70 | Шайба 8Т.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 200 | Шпонка сегментная 3х6,5 ГОСТ 8795-68 | Шпонка сегментная 3х6,5 ГОСТ 8795-68 |
Загрузка ...
|
|
| 204 | Пробка КГ3/8" ГОСТ 12720-67 | Пробка КГ3/8" ГОСТ 12720-67 |
Загрузка ...
|
|
| 207 | 08-1,0 | Проволока L=100 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
