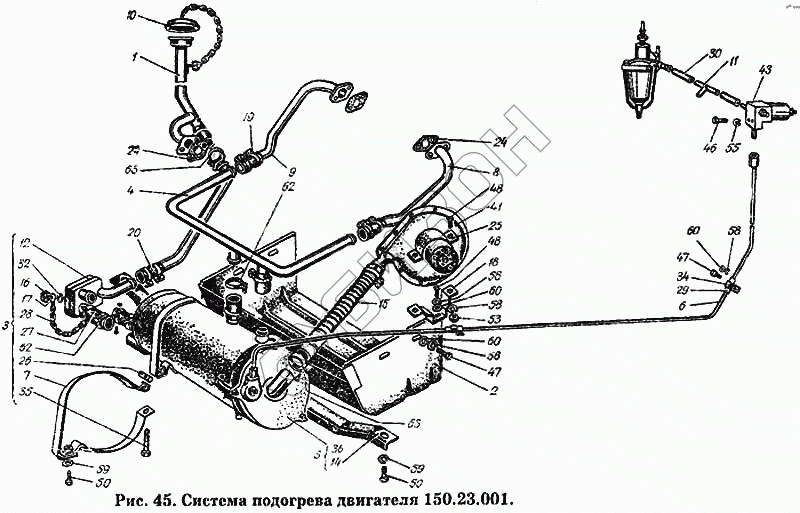

Графический каталог запасных частей к технике: ХТЗ Т-150К. Система подогрева двигателя 150.23.001
1
2
3
4
6
6
7
8
9
10
11
12
14
15
16
17
18
19
20
24
25
26
27
27
28
29
29
30
32
34
35
36
41
43
46
47
47
48
48
50
50
53
55
58
58
58
58
59
59
60
60
60
62
62
62
63
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 150.23.011-1 | Труба заливная в сборе |
Загрузка ...
|
|
| 2 | 150.23.012-1 | Поддон в сборе |
Загрузка ...
|
|
| 3 | 150.28.013-1 | Котел пускового подогревателя в сборе |
Загрузка ...
|
|
| 4 | 150.23.017-1 | Паросборник в сборе |
Загрузка ...
|
|
| 6 | 150.23.020 | Трубка топливопровода в сборе |
Загрузка ...
|
|
| 7 | 150.23.021 | Кронштейн в сборе |
Загрузка ...
|
|
| 8 | 150.23.026-1 | Трубка левая в сборе |
Загрузка ...
|
|
| 9 | 150.23.027 | Трубка правая в сборе |
Загрузка ...
|
|
| 10 | 150.23.029 | Пробка заливной трубы в сборе |
Загрузка ...
|
|
| 11 | 150.23.030-1 | Тройник в сборе |
Загрузка ...
|
|
| 12 | 150.23.034 | Коллектор в сборе |
Загрузка ...
|
|
| 14 | 150.23.107 | Планка |
Загрузка ...
|
|
| 15 | 150.23.111 | Шланг с металлическим каркасом |
Загрузка ...
|
|
| 16 | 150.23.139 | Пробка |
Загрузка ...
|
|
| 17 | 150.23.140 | Кольцо |
Загрузка ...
|
|
| 18 | 150.23.141 | Кронштейн вентилятора |
Загрузка ...
|
|
| 19 | 150.23.147 | Шланг |
Загрузка ...
|
|
| 20 | 150.23.165 | Шланг |
Загрузка ...
|
|
| 24 | 125.23.199 | Прокладка фланца |
Загрузка ...
|
|
| 25 | 125.23.233 | Скоба |
Загрузка ...
|
|
| 26 | 125.23.239 | Бобышка |
Загрузка ...
|
|
| 27 | 125.23.243 | Шланг |
Загрузка ...
|
|
| 27 | 125.23.243 | Шланг |
Загрузка ...
|
|
| 28 | 125.13.120 | Цепочка |
Загрузка ...
|
|
| 29 | 74.23.172 | Трубка резиновая |
Загрузка ...
|
|
| 30 | 74.13.447Б | Шланг |
Загрузка ...
|
|
| 32 | 17-008 | Прокладка |
Загрузка ...
|
|
| 34 | 7.48.202 | Скоба |
Загрузка ...
|
|
| 35 | 5.23.139 | Болт регулировочный |
Загрузка ...
|
|
| 36 | ПЖБ.300-1015010А | Котел пускового подогревателя |
Загрузка ...
|
|
| 41 | ПЖБ.300-1015200 | Вентилятор в сборе |
Загрузка ...
|
|
| 42 | ОФ-150В-1105000Г | Фильтр-отстойник |
Загрузка ...
|
|
| 43 | ОКТ-12М | Электромагнитный клапан в сборе |
Загрузка ...
|
|
| 46 | Болт М6-6gх12.66 ГОСТ 7798-70 | Болт М6-6gх12.66 ГОСТ 7798-70 |
Загрузка ...
|
|
| 47 | Болт М8-6gх16.66 ГОСТ 7796-70 | Болт М8-6gх16.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 48 | Болт М8-6gх20.66 ГОСТ 7796-70 | Болт М8-6gх20.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 50 | Болт М10-6gх30.66 ГОСТ 7796-70 | Болт М10-6gх30.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 53 | Гайка М8-7Н.6 ГОСТ 5915-70 | Гайка М8-7Н.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 55 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 58 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 59 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 60 | Шайба 8-010 ГОСТ 11371-68 | Шайба 8-010 ГОСТ 11371-68 |
Загрузка ...
|
|
| 62 | ХСВ-35 | Хомутик стяжной |
Загрузка ...
|
|
| 62 | ХСВ-35 | Хомутик стяжной |
Загрузка ...
|
|
| 63 | ХСВ-43 | Хомутик стяжной |
Загрузка ...
|
|
| 65 | 150.23.001 | Система подогрева двигателя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
