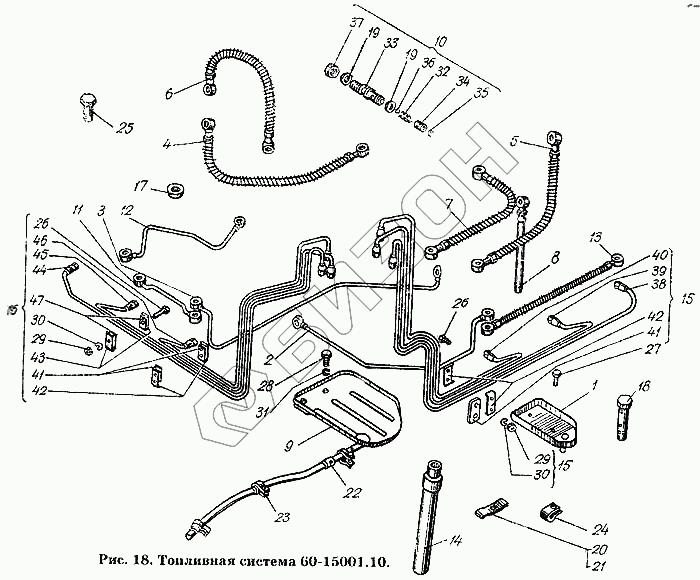

Графический каталог запасных частей к технике: ХТЗ Т-150К. Топливная система 60-15001.10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
17
18
19
19
20
21
22
23
24
25
26
26
26
27
28
29
29
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СМД7-0216-2 | СМД7-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 221.111100423-24 | 221.111100423-24 | Насос топливный высокого давления |
Загрузка ...
|
|
| 112.1112010-10ГЧ | 112.1112010-10ГЧ | Форсунка |
Загрузка ...
|
|
| 60-15112.00 | 60-15112.00 | Трубка для ЗИП |
Загрузка ...
|
|
| 11-1112208/6Т2-2022 | 11-1112208/6Т2-2022 | Прокладка форсунки |
Загрузка ...
|
|
| СМД7-1591А | СМД7-1591А | Прокладка поворотного угольника |
Загрузка ...
|
|
| 60-15001.10 | 60-15001.10 | Топливная система |
Загрузка ...
|
|
| 1 | 60-15010.10 | Подставка фильтра |
Загрузка ...
|
|
| 2 | 60-15012.50 | Трубка слива |
Загрузка ...
|
|
| 3 | 60-15013.50 | Трубка слива |
Загрузка ...
|
|
| 4 | 60-15014.21 | Трубка фильтров тонкой очистки |
Загрузка ...
|
|
| 5 | 60-15015.20 | Трубка от подкачивающей помпы к фильтру тонкой очистки |
Загрузка ...
|
|
| 6 | 60-15016.20 | Трубка от фильтра тонкой очистки топлива к головке топливного насоса |
Загрузка ...
|
|
| 7 | 60-15017.10 | Трубка к топливоподводящей помпе |
Загрузка ...
|
|
| 8 | 60-15018.30 | Трубка слива топлива |
Загрузка ...
|
|
| 9 | 60-15026.01 | Подставка |
Загрузка ...
|
|
| 10 | 60-15028.21 | Перепускной клапан |
Загрузка ...
|
|
| 11 | 60-15029.00 | Трубка слива малая |
Загрузка ...
|
|
| 12 | 60-15030.20 | Трубка |
Загрузка ...
|
|
| 13 | 60-15032.01 | Трубка от топливного насоса к перепускному клапану |
Загрузка ...
|
|
| 14 | 60-15034.00 | Трубка слива отстоя |
Загрузка ...
|
|
| 15 | 60-15036.00 | Трубки 1, 2 и 3 цилиндров |
Загрузка ...
|
|
| 16 | 60-15037.00 | Трубки 4, 5 и 6 цилиндров |
Загрузка ...
|
|
| 17 | 60-15123.00 | Кольцо уплотняющее |
Загрузка ...
|
|
| 18 | 60-15130.00 | Болт зажимной |
Загрузка ...
|
|
| 19 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 20 | 60-15146.00 | Планка зажима |
Загрузка ...
|
|
| 21 | 60-15153.00 | Планка зажима малая |
Загрузка ...
|
|
| 22 | 14-1571 | Прокладка |
Загрузка ...
|
|
| 23 | 60-10178.00 | Хомут |
Загрузка ...
|
|
| 24 | СМД14-1584 | Хомут |
Загрузка ...
|
|
| 25 | 60-15190.00 | Болт зажимной |
Загрузка ...
|
|
| 26 | Болт М8.2х25.56.05 ГОСТ 7796-70 | Болт М8.2х25.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | Болт М8.2х25.56.05 ГОСТ 7796-70 | Болт М8.2х25.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | Болт М6.2х12.56.05 ГОСТ 7805-70 | Болт М6.2х12.56.05 ГОСТ 7805-70 |
Загрузка ...
|
|
| 27 | Болт М8.2х16.56.05 ГОСТ 7796-70 | Болт М8.2х16.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | Болт М12.2х35.56.05 ГОСТ 7796-70 | Болт М12.2х35.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | Гайка М6.2.6.05 ГОСТ 5915-70 | Гайка М6.2.6.05 ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | Гайка М8.2.6.016 ГОСТ 2524-70 | Гайка М8.2.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 29 | Гайка М8.2.6.016 ГОСТ 2524-70 | Гайка М8.2.6.016 ГОСТ 2524-70 |
Загрузка ...
|
|
| 30 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | Шайба 8.65Г.05 ГОСТ 640270 | Шайба 8.65Г.05 ГОСТ 640270 |
Загрузка ...
|
|
| 31 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | 16-057 | Пружина |
Загрузка ...
|
|
| 33 | 60-15202.21 | Корпус клапана |
Загрузка ...
|
|
| 34 | 60-15203.10 | Втулка опорная |
Загрузка ...
|
|
| 35 | 54.25.475-1 | Кольцо стопорное |
Загрузка ...
|
|
| 36 | Шарик БV 7.144мм Р ГОСТ 3722-60 | Шарик БV 7.144мм Р ГОСТ 3722-60 |
Загрузка ...
|
|
| 37 | 60-15204.10 | Гайка колпачковая |
Загрузка ...
|
|
| 38 | 60-15002.30 | Топливопровод СВН7х2вНх1370 к первому цилиндру ГОСТ 8519-65 |
Загрузка ...
|
|
| 39 | 60-15003.30 | Топливопровод СВН7х2вНх1370 ко второму цилиндру ГОСТ 8519-65 |
Загрузка ...
|
|
| 40 | 60-15004.30 | Топливопровод СВН7х2вНх1370 к третьему цилиндру ГОСТ 8519-65 |
Загрузка ...
|
|
| 41 | 60-15167.00 | Прокладка |
Загрузка ...
|
|
| 41 | 60-15167.00 | Прокладка |
Загрузка ...
|
|
| 42 | 60-15198.00 | Планка зажима большая |
Загрузка ...
|
|
| 42 | 60-15198.00 | Планка зажима большая |
Загрузка ...
|
|
| 43 | 14-1540 | Планка зажима |
Загрузка ...
|
|
| 43 | 14-1540 | Планка зажима |
Загрузка ...
|
|
| 44 | 60-15005.20 | Топливопровод СВН7х2вНх1370 к четвертому цилиндру ГОСТ 8519-65 |
Загрузка ...
|
|
| 45 | 60-15006.20 | Топливопровод СВН7х2вНх1370 к пятому цилиндру ГОСТ 8519-65 |
Загрузка ...
|
|
| 46 | 60.15007.20 | Топливопровод СВН7х2вНх1370 к шестому цилиндру ГОСТ 8519-65 |
Загрузка ...
|
|
| 47 | 60-15197.10 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
