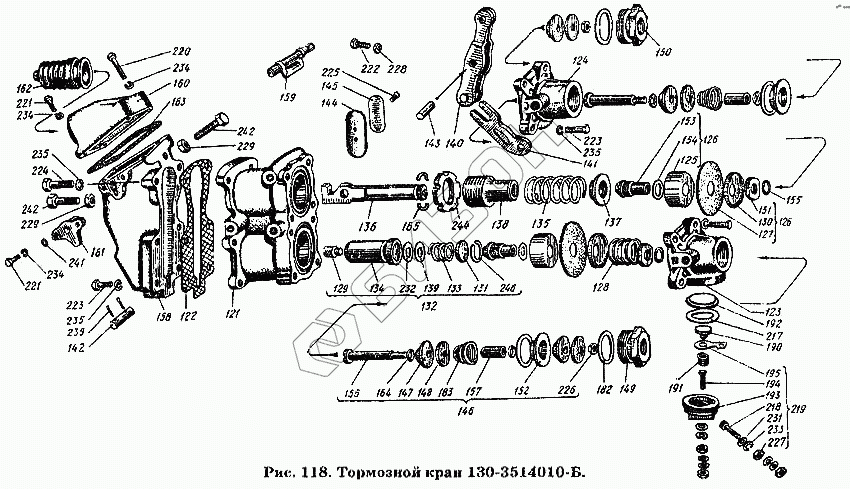

Графический каталог запасных частей к технике: ХТЗ Т-150К. Тормозной кран 130-3514010-Б
121
122
123
124
125
126
126
127
128
129
130
131
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
152
153
154
155
156
157
158
159
160
161
162
163
164
165
182
183
190
191
192
193
194
195
217
218
219
220
221
221
222
223
223
224
225
226
227
228
229
229
231
232
233
234
234
234
235
235
235
239
241
242
242
244
246
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.64.001-3 | 151.64.001-3 | Пневмосистема |
Загрузка ...
|
|
| 120 | 130-3514010-Б | Кран тормозной в сборе |
Загрузка ...
|
|
| 121 | 130-3514020-Б | Корпус тормозного крана |
Загрузка ...
|
|
| 122 | 130-3514023 | Прокладка корпуса тормозного крана |
Загрузка ...
|
|
| 123 | 130-3514032-Б | Крышка тормозного крана нижняя |
Загрузка ...
|
|
| 124 | 130-3514033-Б | Крышка тормозного крана верхняя |
Загрузка ...
|
|
| 125 | 130-3514067 | Направляющая диафрагмы тормозного крана |
Загрузка ...
|
|
| 126 | 130-3514075-Б | Диафрагма тормозного крана в сборе |
Загрузка ...
|
|
| 127 | 130-3514080 | Диафрагма тормозного крана |
Загрузка ...
|
|
| 128 | 130-3514085 | Пружина поддиафрагменная тормозного крана |
Загрузка ...
|
|
| 129 | 130-3514087 | Пятка стакана тормозного крана |
Загрузка ...
|
|
| 130 | 130-3514091 | Шайба диафрагмы тормозного крана |
Загрузка ...
|
|
| 131 | 130-3514096 | Шайба опорная малой уравновешивающей пружины тормозного крана |
Загрузка ...
|
|
| 132 | 130-3514100-Б | Пружина уравновешивающая тормозного крана малая со стаканом в сборе |
Загрузка ...
|
|
| 133 | 130-3514101-Б | Пружина уравновешивающая тормозного крана малая |
Загрузка ...
|
|
| 134 | 130-3514102-Б | Стакан малой уравновешивающей пружины тормозного крана |
Загрузка ...
|
|
| 135 | 130-3514104 | Пружина уравновешивающая тормозного крана большая |
Загрузка ...
|
|
| 136 | 130-3514105 | Шток тормозного крана |
Загрузка ...
|
|
| 137 | 130-3514107-А | Шайба опорная штока тормозного крана |
Загрузка ...
|
|
| 138 | 130-3514108-А | Направляющая штока тормозного крана |
Загрузка ...
|
|
| 139 | 130-3514115-Б | Прокладка регулировочная малой уравновешивающей пружины тормозного крана |
Загрузка ...
|
|
| 140 | 130-3514140-Б | Рычаг тормозного крана в сборе |
Загрузка ...
|
|
| 141 | 130-3514143-Б | Рычаг тормозного крана малый |
Загрузка ...
|
|
| 142 | 130-3514146 | Ось малого рычага тормозного крана |
Загрузка ...
|
|
| 143 | 130-3514167 | Ось рычага тормозного крана |
Загрузка ...
|
|
| 144 | 130-3514175 | Уплотнитель выпускного отверстия тормозного крана |
Загрузка ...
|
|
| 145 | 130-3514176 | Крышка выпускного отверстия тормозного крана |
Загрузка ...
|
|
| 146 | 130-3514210-А2 | Клапан тормозного крана в сборе |
Загрузка ...
|
|
| 147 | 130-3514211 | Конус клапана тормозного крана |
Загрузка ...
|
|
| 148 | 130-3514213 | Шайба клапана тормозного крана большая |
Загрузка ...
|
|
| 149 | 130-3514215 | Пробка тормозного крана |
Загрузка ...
|
|
| 150 | 130-3514217 | Пробка тормозного крана |
Загрузка ...
|
|
| 151 | 130-3514219 | Гайка диафрагмы тормозного крана |
Загрузка ...
|
|
| 152 | 130-3514232 | Седло клапана |
Загрузка ...
|
|
| 153 | 130-3514235-Б | Седло клапана тормозного крана выпускное |
Загрузка ...
|
|
| 154 | 130-3514236 | Прокладка выпускного седла клапана тормозного крана |
Загрузка ...
|
|
| 155 | 130-3514239 | Кольцо уплотнительное седла клапана тормозного крана |
Загрузка ...
|
|
| 156 | 130-3514240-В | Стержень клапана тормозного крана |
Загрузка ...
|
|
| 157 | 130-3514243 | Трубка стержня клапана тормозного крана |
Загрузка ...
|
|
| 158 | 130-3514251 | Корпус рычагов тормозного крана |
Загрузка ...
|
|
| 159 | 130-3514255 | Валик рычага ручного привода тормозного крана |
Загрузка ...
|
|
| 160 | 130-3514263 | Крышка корпуса рычагов тормозного крана |
Загрузка ...
|
|
| 161 | 130-3514265 | Крышка валика ручного привода тормозного крана |
Загрузка ...
|
|
| 162 | 130-3514275-А | Чехол тяги тормозного крана защитный |
Загрузка ...
|
|
| 163 | 130-3514279 | Прокладка корпуса рычагов тормозного крана |
Загрузка ...
|
|
| 164 | 130-3514285 | Шайба клапана тормозного крана малая |
Загрузка ...
|
|
| 165 | 130-3514287 | Полукольцо стопорное опорной шайбы штока тормозного крана |
Загрузка ...
|
|
| 182 | 127-3514237-А | Прокладка |
Загрузка ...
|
|
| 183 | 127-3514238 | Пружина клапана |
Загрузка ...
|
|
| 190 | 120-3720085 | Основание контакта в сборе |
Загрузка ...
|
|
| 191 | 120-3720092 | Пружина основания контакта |
Загрузка ...
|
|
| 192 | 120-3720095 | Диафрагма включателя света стоп-сигнала |
Загрузка ...
|
|
| 193 | 120-3720102 | Контактная колодка |
Загрузка ...
|
|
| 194 | 120-3720105 | Болт контактный с контактом в сборе |
Загрузка ...
|
|
| 195 | 120-3720112-Б | Шина контактная |
Загрузка ...
|
|
| 202 | Шплинт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 |
Загрузка ...
|
|
| 217 | 150Ю-3720116 | Прокладка |
Загрузка ...
|
|
| 218 | 164-3720111 | Болт сигнала Стоп |
Загрузка ...
|
|
| 219 | ВК13-3720100-А | Колодка контактная в сборе |
Загрузка ...
|
|
| 220 | 200214-П8 | Болт М6 кл.2х38 ОН 025101-63 |
Загрузка ...
|
|
| 221 | 201420-П8 | Болт М6х20 ОН 025102-63 |
Загрузка ...
|
|
| 222 | 201425-П8 | Болт М6х32 ОН 025102-63 |
Загрузка ...
|
|
| 223 | 201458-П8 | Болт М8 кл.2х25 ОН 025102-63 |
Загрузка ...
|
|
| 224 | 201462-П8 | Болт М8 кл.2х35 ОН 025102-63 |
Загрузка ...
|
|
| 225 | 220078-П8 | Винт М5х12 ГОСТ 1489-62 |
Загрузка ...
|
|
| 226 | 250462-П8 | Гайка |
Загрузка ...
|
|
| 227 | 250464-П29 | Гайка |
Загрузка ...
|
|
| 228 | 250508-П8 | Гайка М6 кл.2 ГОСТ 5927-51 |
Загрузка ...
|
|
| 229 | 250510-П8 | Гайка М8 кл.2 ГОСТ 5927-51 |
Загрузка ...
|
|
| 231 | 252003-П29 | Шайба |
Загрузка ...
|
|
| 232 | 252007-П8 | Шайба |
Загрузка ...
|
|
| 233 | 252133-П2 | Шайба |
Загрузка ...
|
|
| 234 | 252134-П2 | Шайба пружинная 6 ОН 025168-63 |
Загрузка ...
|
|
| 235 | 252135-П2 | Шайба пружинная 8 ОН 025168-63 |
Загрузка ...
|
|
| 239 | 258053-П8 | Шплинт 4х25 ГОСТ 397-66 |
Загрузка ...
|
|
| 240 | 260088-П52 | Палец 12х38 ОН 025 196-63 |
Загрузка ...
|
|
| 241 | 260305-П8 | Заглушка 16 ГОСТ 3111-46 |
Загрузка ...
|
|
| 242 | 301294-П8 | Болт |
Загрузка ...
|
|
| 244 | 303193-П8 | Гайка |
Загрузка ...
|
|
| 246 | 307710-П2 | Кольцо |
Загрузка ...
|
|
| 269 | Шайба 3Т.65Г.05 ГОСТ 6402-70 | Шайба 3Т.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 270 | Шайба 5Н.65Г ГОСТ 6402-70 | Шайба 5Н.65Г ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
