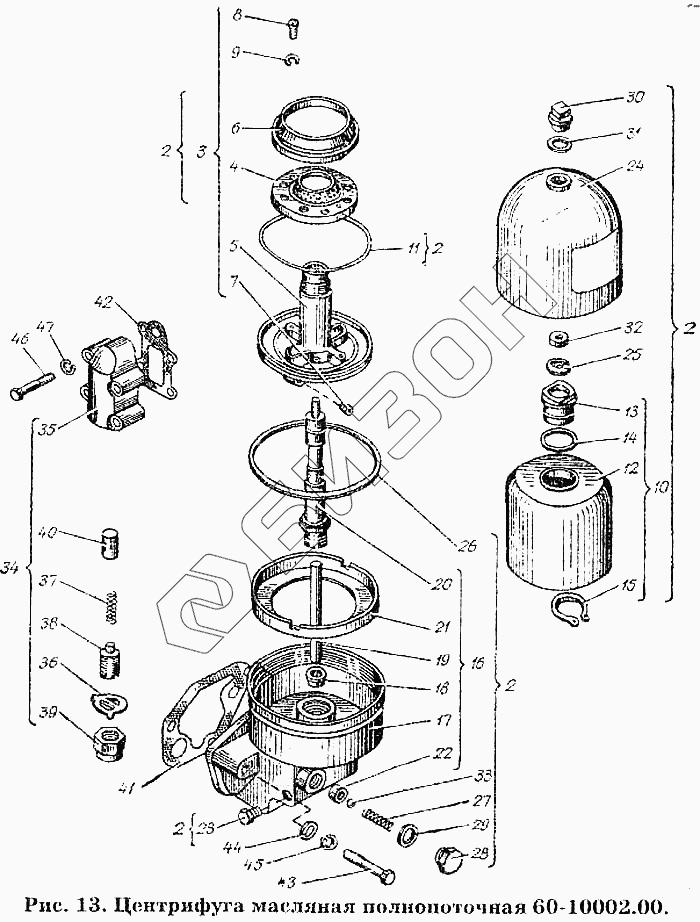

Графический каталог запасных частей к технике: ХТЗ Т-150К. Центрифуга масляная полнопоточная 60-10002.00
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60-10002.00 | Центрифуга масляная полнопоточная |
Загрузка ...
|
|
| 2 | 60-10003.00 | Ротор |
Загрузка ...
|
|
| 3 | 60-10010.00 | Остов ротора |
Загрузка ...
|
|
| 4 | 60-10008.00 | Маслоотражатель |
Загрузка ...
|
|
| 5 | 60-10108.01 | Остов ротора |
Загрузка ...
|
|
| 6 | 60-10111.01 | Насадок |
Загрузка ...
|
|
| 7 | 60-10147.00 | Форсунка |
Загрузка ...
|
|
| 8 | Винт М6.2х10.46.05 ГОСТ 1491-72 | Винт М6.2х10.46.05 ГОСТ 1491-72 |
Загрузка ...
|
|
| 9 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | 60-10012.00 | Крышка ротора |
Загрузка ...
|
|
| 11 | Кольцо У-140Х0-2 ГОСТ 9833-61 | Кольцо У-140Х0-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 12 | 60-10109.01 | Крышка ротора |
Загрузка ...
|
|
| 13 | 60-10113.01 | Гайка ротора |
Загрузка ...
|
|
| 14 | 60-10171.01 | Прокладка |
Загрузка ...
|
|
| 15 | 60-10177.01 | Кольцо Б-42 ГОСТ 13942-68 |
Загрузка ...
|
|
| 16 | 60-10004.00 | Корпус центрифуги |
Загрузка ...
|
|
| 17 | 60-10101.02 | Корпус центрифуги |
Загрузка ...
|
|
| 18 | 60-10103.00 | Дроссель |
Загрузка ...
|
|
| 19 | 60-10104.00 | Трубка маслоотводящая |
Загрузка ...
|
|
| 20 | 60-10112.00 | Ось ротора |
Загрузка ...
|
|
| 21 | 60-10117.00 | Козырек |
Загрузка ...
|
|
| 22 | 14-1023А | Седло перепускного клапана |
Загрузка ...
|
|
| 23 | Пробка КГ3/8" ГОСТ 12720-67 | Пробка КГ3/8" ГОСТ 12720-67 |
Загрузка ...
|
|
| 24 | 60-10006.00 | Колпак |
Загрузка ...
|
|
| 25 | 60-10118.00 | Шайба упорная |
Загрузка ...
|
|
| 26 | 60-10165.00 | Прокладка колпака |
Загрузка ...
|
|
| 27 | 14-1027А | Пружина перепускного клапана |
Загрузка ...
|
|
| 28 | 14-1028Б | Пробка перепускного клапана |
Загрузка ...
|
|
| 29 | 14-1029 | Прокладка |
Загрузка ...
|
|
| 30 | 14-1060Б | Гайка колпака |
Загрузка ...
|
|
| 31 | СМД7-0684 | Прокладка |
Загрузка ...
|
|
| 32 | Гайка М12х1,25.2а.6.0 ГОСТ 15522-70 | Гайка М12х1,25.2а.6.0 ГОСТ 15522-70 |
Загрузка ...
|
|
| 33 | Шарик Б IV-15.081мм Р ГОСТ 3722-60 | Шарик Б IV-15.081мм Р ГОСТ 3722-60 |
Загрузка ...
|
|
| 34 | 60-10014.20 | Сливной клапан |
Загрузка ...
|
|
| 35 | 60-10174.20 | Корпус сливного клапана |
Загрузка ...
|
|
| 36 | 14-1032А | Шайба клапана |
Загрузка ...
|
|
| 37 | 14-1037А | Пружина сливного клапана |
Загрузка ...
|
|
| 38 | 14-1063Б | Винт регулировочный |
Загрузка ...
|
|
| 39 | 14-1067В | Гайка сливного клапана |
Загрузка ...
|
|
| 40 | У5-0915А | Клапан |
Загрузка ...
|
|
| 41 | 60-10122.01 | Прокладка корпуса центрифуги |
Загрузка ...
|
|
| 42 | 60-10140.10 | Прокладка корпуса сливного клапана |
Загрузка ...
|
|
| 43 | Болт М12,2х70.56.05 ГОСТ 7795-70 | Болт М12,2х70.56.05 ГОСТ 7795-70 |
Загрузка ...
|
|
| 44 | Шайба 12х2.015.05 ГОСТ 11371-68 | Шайба 12х2.015.05 ГОСТ 11371-68 |
Загрузка ...
|
|
| 45 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 46 | Болт М10.2х50.56.05 ГОСТ 7795-70 | Болт М10.2х50.56.05 ГОСТ 7795-70 |
Загрузка ...
|
|
| 47 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
