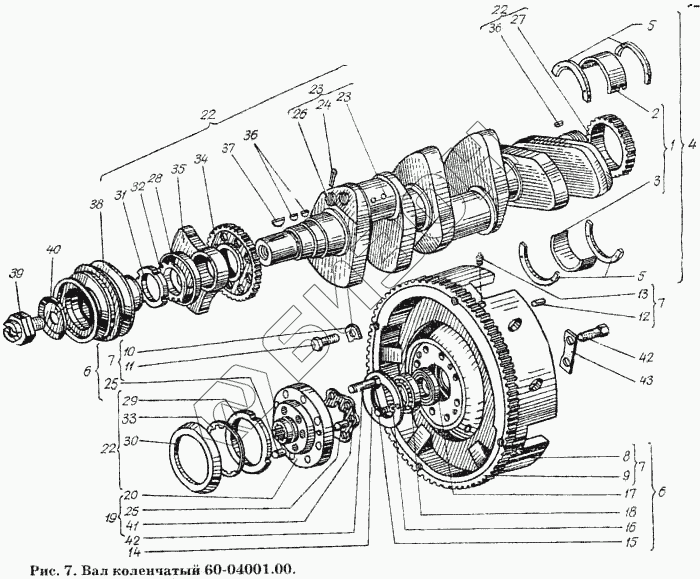

Графический каталог запасных частей к технике: ХТЗ Т-150К. Вал коленчатый 60-04001.00
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
22
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 60-04001.00 | 60-04001.00 | Вал коленчатый |
Загрузка ...
|
|
| 1 | 60-04003.20 Н1 | Вкладыши коренного подшипника |
Загрузка ...
|
|
| 1 | 60-04003.20 Р4 | Вкладыши коренного подшипника |
Загрузка ...
|
|
| 1 | 60-04003.20 Р3 | Вкладыши коренного подшипника |
Загрузка ...
|
|
| 1 | 60-04003.20 Р1 | Вкладыши коренного подшипника |
Загрузка ...
|
|
| 1 | 60-04003.20 Н2 | Вкладыши коренного подшипника |
Загрузка ...
|
|
| 1 | 60-04003.20 Р2 | Вкладыши коренного подшипника |
Загрузка ...
|
|
| 2 | А23.01-9807 (60-04116.20) Н1 | Вкладыш коренного подшипника верхний |
Загрузка ...
|
|
| 2 | А23.01-9807 (60-04116.20) Н2 | Вкладыш коренного подшипника верхний |
Загрузка ...
|
|
| 2 | А23.01-9807 (60-04116.20) Р1 | Вкладыш коренного подшипника верхний |
Загрузка ...
|
|
| 2 | А23.01-9807 (60-04116.20) Р2 | Вкладыш коренного подшипника верхний |
Загрузка ...
|
|
| 2 | А23.01-9807 (60-04116.20) Р3 | Вкладыш коренного подшипника верхний |
Загрузка ...
|
|
| 2 | А23.01-9807 (60-04116.20) Р4 | Вкладыш коренного подшипника верхний |
Загрузка ...
|
|
| 3 | А23.01-9808 (60-04117.20) Р4 | Вкладыш коренного подшипника нижний |
Загрузка ...
|
|
| 3 | А23.01-9808 (60-04117.20) Р3 | Вкладыш коренного подшипника нижний |
Загрузка ...
|
|
| 3 | А23.01-9808 (60-04117.20) Р2 | Вкладыш коренного подшипника нижний |
Загрузка ...
|
|
| 3 | А23.01-9808 (60-04117.20) Н2 | Вкладыш коренного подшипника нижний |
Загрузка ...
|
|
| 3 | А23.01-9808 (60-04117.20) Н1 | Вкладыш коренного подшипника нижний |
Загрузка ...
|
|
| 3 | А23.01-9808 (60-04117.20) Р1 | Вкладыш коренного подшипника нижний |
Загрузка ...
|
|
| 4 | А23.01-98-60 (60-04011.00) Р4 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 4 | А23.01-98-60 (60-04011.00) Р3 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 4 | А23.01-98-60 (60-04011.00) Р2 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 4 | А23.01-98-60 (60-04011.00) Р1 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 4 | А23.01-98-60 (60-04011.00) Н2 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 4 | А23.01-98-60 (60-04011.00) Н1 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 5 | А23.01-12.001 | Полукольцо упорное |
Загрузка ...
|
|
| 6 | 60-04002.10 | Маховик |
Загрузка ...
|
|
| 7 | 60-04006.11 | Маховик с венцом |
Загрузка ...
|
|
| 8 | 60-04102.11 | Маховик |
Загрузка ...
|
|
| 9 | 60-04103.10 | Венец маховика |
Загрузка ...
|
|
| 10 | 60-04131.00 | Шайба стопорная |
Загрузка ...
|
|
| 11 | Болт М10.2х45.56.05 ГОСТ 7795-70 | Болт М10.2х45.56.05 ГОСТ 7795-70 |
Загрузка ...
|
|
| 12 | Штифт 12Пр2/2ах25 Т. О. ГОСТ 3128-70 | Штифт 12Пр2/2ах25 Т. О. ГОСТ 3128-70 |
Загрузка ...
|
|
| 13 | Масленка 1-Аl ГОСТ 1303-56 | Масленка 1-Аl ГОСТ 1303-56 |
Загрузка ...
|
|
| 14 | 60-04129.00 | Кольцо упорное |
Загрузка ...
|
|
| 15 | Болт М6.2х12.56.05 ГОСТ 7895-70 | Болт М6.2х12.56.05 ГОСТ 7895-70 |
Загрузка ...
|
|
| 16 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | Манжета 1-50х70-1 ГОСТ 8752-70 | Манжета 1-50х70-1 ГОСТ 8752-70 |
Загрузка ...
|
|
| 18 | Подшипник 60209 ГОСТ 7242-70 | Подшипник 60209 ГОСТ 7242-70 |
Загрузка ...
|
|
| 19 | 60-04004.10 | Фланец коленчатого вала |
Загрузка ...
|
|
| 20 | 60-04115.10 | Фланец коленчатого вала |
Загрузка ...
|
|
| 21 | СМД55-0410 | Штифт установочный |
Загрузка ...
|
|
| 22 | 60-04008.00 | Вал коленчатый |
Загрузка ...
|
|
| 23 | 60-04009.00 | Бал коленчатый |
Загрузка ...
|
|
| 24 | Шплинт 4х22-005 ГОСТ 397-66 | Шплинт 4х22-005 ГОСТ 397-66 |
Загрузка ...
|
|
| 25 | Штифт 12Пр2/2ах25 Т. 0. ГОСТ 3128-70 | Штифт 12Пр2/2ах25 Т. 0. ГОСТ 3128-70 |
Загрузка ...
|
|
| 26 | СМД55-0411 | Заглушка |
Загрузка ...
|
|
| 27 | 60-04104.00 | Колесо зубчатое m = 2.5, z = 45 |
Загрузка ...
|
|
| 28 | 60-04105.10 | Маслоотражатель передний |
Загрузка ...
|
|
| 29 | 60-04108.00 | Гайка специальная |
Загрузка ...
|
|
| 30 | 60-04113.11 | Маслоотражатель задний |
Загрузка ...
|
|
| 31 | 60-04118.00 | Гайка специальная |
Загрузка ...
|
|
| 32 | 60-04119.00 | Шайба стопорная |
Загрузка ...
|
|
| 33 | 60-04120.00 | Шайба стопорная |
Загрузка ...
|
|
| 34 | 60-04121.10 | Колесо зубчатое m = 25, z = 57 |
Загрузка ...
|
|
| 35 | 60-04122.21 | Противовес коленчатого вала передний |
Загрузка ...
|
|
| 36 | Шпонка сегментная 8х11 ГОСТ 8795-68 | Шпонка сегментная 8х11 ГОСТ 8795-68 |
Загрузка ...
|
|
| 37 | Шпонка сегментная 10х15 ГОСТ 8795-68 | Шпонка сегментная 10х15 ГОСТ 8795-68 |
Загрузка ...
|
|
| 38 | 60-04106.10 | Шкив коленчатого вала |
Загрузка ...
|
|
| 39 | 60-04107.10 | Храповик |
Загрузка ...
|
|
| 40 | 60-04109.10 | Шайба стопорная |
Загрузка ...
|
|
| 41 | 60-04112.10 | Шайба замковая |
Загрузка ...
|
|
| 42 | 60-04114.10 | Болт крепления маховика и фланца |
Загрузка ...
|
|
| 43 | 60-04124.00 | Шайба замковая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
