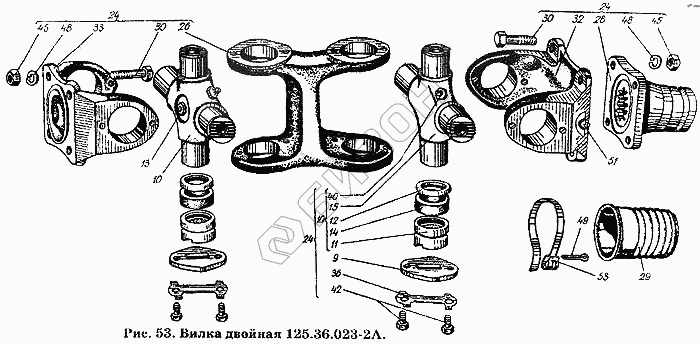

Графический каталог запасных частей к технике: ХТЗ Т-150К. Вилка двойная 125.36.023-2А
9
10
10
11
12
13
14
15
24
24
24
26
28
28
29
29
30
30
32
32
33
36
36
40
42
42
45
45
48
48
49
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 125.36.001-3 | 125.36.001-3 | Передача карданная мостов |
Загрузка ...
|
|
| 9 | 150.36.133 | Пластина опорная |
Загрузка ...
|
|
| 10 | 150.36.013А | Крестовина кардана с подшипниками в сборе |
Загрузка ...
|
|
| 10 | 150.36.013А | Крестовина кардана с подшипниками в сборе |
Загрузка ...
|
|
| 11 | 150.36.014 | Подшипник кардана в сборе |
Загрузка ...
|
|
| 12 | 150.36.015 | Обойма обрезиненная в сборе |
Загрузка ...
|
|
| 13 | 150.36.016 | Клапан предохранительный в сборе |
Загрузка ...
|
|
| 14 | 150.36.104 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 150.36.115-1А | Крестовина кардана |
Загрузка ...
|
|
| 19 | 150.36.133 | Пластина опорная |
Загрузка ...
|
|
| 24 | 125.36.023-2А | Вилка двойная в сборе |
Загрузка ...
|
|
| 26 | 125.36.103-1 | Вилка двойная кардана |
Загрузка ...
|
|
| 28 | 125.36.107-1 | Муфта фланца кардана |
Загрузка ...
|
|
| 28 | 125.36.107-1 | Муфта фланца кардана |
Загрузка ...
|
|
| 29 | 125.36.111 | Чехол |
Загрузка ...
|
|
| 29 | 125.36.111 | Чехол |
Загрузка ...
|
|
| 30 | 125.36.113-1 | Болт |
Загрузка ...
|
|
| 32 | 125.36.122-2А | Фланец кардана |
Загрузка ...
|
|
| 32 | 125.36.122-2А | Фланец кардана |
Загрузка ...
|
|
| 33 | 125.36.123-2А | Фланец кардана |
Загрузка ...
|
|
| 36 | 125.36.129 | Пластина стопорная |
Загрузка ...
|
|
| 36 | 125.36.129 | Пластина стопорная |
Загрузка ...
|
|
| 40 | 700.22.08.040 | Пресс-масленка |
Загрузка ...
|
|
| 42 | Болт М8-6gх20.66 ГОСТ 7796-70 | Болт М8-6gх20.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 42 | Болт М8-6gх20.66 ГОСТ 7796-70 | Болт М8-6gх20.66 ГОСТ 7796-70 |
Загрузка ...
|
|
| 45 | Гайка М16х1.5-6Н.8 ГОСТ 5929-70 | Гайка М16х1.5-6Н.8 ГОСТ 5929-70 |
Загрузка ...
|
|
| 45 | Гайка М16х1.5-6Н.8 ГОСТ 5929-70 | Гайка М16х1.5-6Н.8 ГОСТ 5929-70 |
Загрузка ...
|
|
| 48 | Шайба 16.65Г.05 ГОСТ 6402-70 | Шайба 16.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 48 | Шайба 16.65Г.05 ГОСТ 6402-70 | Шайба 16.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 49 | Шплинт 6,3х20.001 ГОСТ 397-66 | Шплинт 6,3х20.001 ГОСТ 397-66 |
Загрузка ...
|
|
| 53 | ХС-73 | Хомутик стяжной |
Загрузка ...
|
|
| 53 | ХС-73 | Хомутик стяжной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
