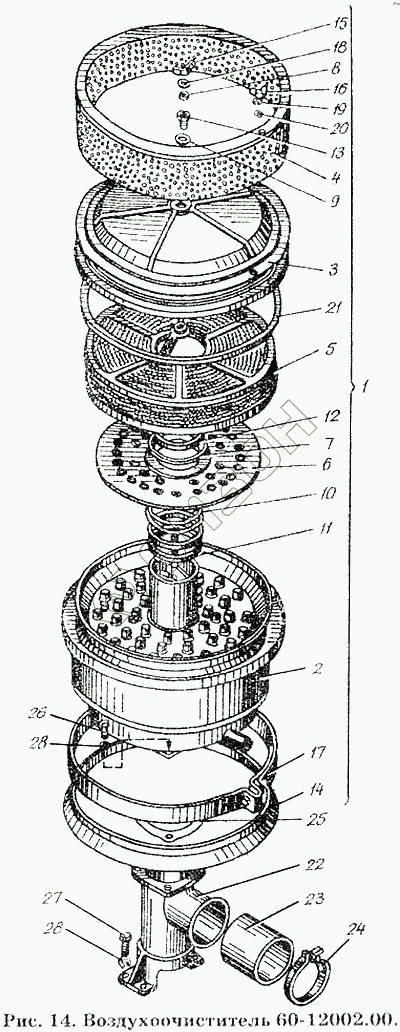

Графический каталог запасных частей к технике: ХТЗ Т-150К. Воздухоочиститель 60-12002.01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 60-12148.00 | 60-12148.00 | Элемент фильтрующий |
Загрузка ...
|
|
| 1 | 60-12002.01 | Воздухоочиститель в сборе |
Загрузка ...
|
|
| 2 | 60-12003.10 | Блок циклонов с кожухом в сборе |
Загрузка ...
|
|
| 3 | 60-12008.20 | Крышка в сборе |
Загрузка ...
|
|
| 4 | 60-12009.00 | Сетка в сборе |
Загрузка ...
|
|
| 5 | 60-12011.20 | Фильтрующий элемент в сборе |
Загрузка ...
|
|
| 6 | 60-12113.01 | Рефлектор |
Загрузка ...
|
|
| 7 | 60-12116.00 | Корпус уплотнения |
Загрузка ...
|
|
| 8 | 60-12118.00 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | 60-12130.00 | Шайба уплотняющая |
Загрузка ...
|
|
| 10 | 60-12131.00 | Пружина |
Загрузка ...
|
|
| 11 | 60-12135.00 | Сальник |
Загрузка ...
|
|
| 12 | 60-12136.00 | Сальник |
Загрузка ...
|
|
| 13 | 60-12139.00 | Гайка |
Загрузка ...
|
|
| 14 | 60-12141.10 | Кольцо уплотнительное капота |
Загрузка ...
|
|
| 15 | 14-1266А | Гайка-барашек |
Загрузка ...
|
|
| 16 | 60-2109.00 | Болт-барашек |
Загрузка ...
|
|
| 17 | 60-2016.00 | Хомут в сборе |
Загрузка ...
|
|
| 18 | ШШС9Х20Х2 | Шайба |
Загрузка ...
|
|
| 19 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | Шайба 6-015 ГОСТ 11371-68 | Шайба 6-015 ГОСТ 11371-68 |
Загрузка ...
|
|
| 21 | 60-12110.00 | Кольцо уплотнительное крышки |
Загрузка ...
|
|
| 22 | 60-2010.30 | Кронштейн в сборе |
Загрузка ...
|
|
| 23 | 60-2154.00 | Шланг соединительный |
Загрузка ...
|
|
| 24 | А23-02.220 | Хомут стяжной |
Загрузка ...
|
|
| 25 | 60-12133.00 | Прокладка |
Загрузка ...
|
|
| 26 | Болт М12.2х30.56.05 ГОСТ 7796-70 | Болт М12.2х30.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | Болт М12,2х35.56.05 ГОСТ 7796-70 | Болт М12,2х35.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
