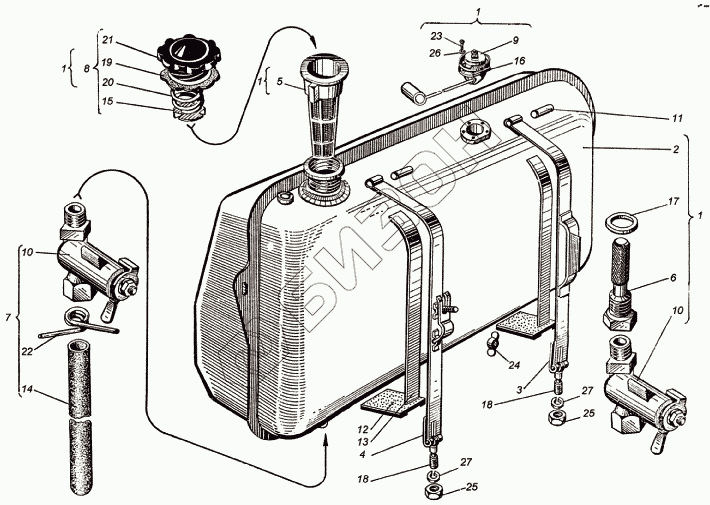

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Бак топливный
/87.gif)
150.50.001
1
1
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.50.001 | 150.50.001 | Бак топливный |
Загрузка ...
|
|
| 1 | 150.50.010А | Бак топливный |
Загрузка ...
|
|
| 2 | 150.50.011-4 | Корпус бака топливного |
Загрузка ...
|
|
| 3 | 150.50.012-2 | Лента бугеля в сборе |
Загрузка ...
|
|
| 4 | 150.50.015-2 | Лента бугеля в сборе левая |
Загрузка ...
|
|
| 5 | 150.50.026 | Фильтр 160Б ГОСТ 15870-84 |
Загрузка ...
|
|
| 6 | 150.50.028 | Переходник |
Загрузка ...
|
|
| 7 | 150.50.029 | Кран со шлангом |
Загрузка ...
|
|
| 8 | 74.50.042-4 | Крышка в сборе |
Загрузка ...
|
|
| 9 | БМ144-3806600Д | Датчик указателя уровня топлива |
Загрузка ...
|
|
| 10 | ПП6-1 | Кран пробковый |
Загрузка ...
|
|
| 11 | 150.50.107 | Палец бугеля |
Загрузка ...
|
|
| 12 | 150.50.109А | Прокладка под бак |
Загрузка ...
|
|
| 13 | 150.50.111 | Прокладка ленты бугеля |
Загрузка ...
|
|
| 14 | 150.50.128 | Шланг сливной |
Загрузка ...
|
|
| 15 | 150.50.133 | Заслонка |
Загрузка ...
|
|
| 16 | 150.50.141Б | Прокладка |
Загрузка ...
|
|
| 17 | 54.15.427А | Прокладка краника |
Загрузка ...
|
|
| 18 | 74.47.410-1А | Винт |
Загрузка ...
|
|
| 19 | 74.50.433 | Прокладка |
Загрузка ...
|
|
| 20 | 74.50.436 | Пружина |
Загрузка ...
|
|
| 21 | 74.50.442 | Облицовка |
Загрузка ...
|
|
| 22 | ПЖ-1,6x270 | Проволока |
Загрузка ...
|
|
| 23 | М5х10.17473 | Винт |
Загрузка ...
|
|
| 24 | М6.3032 | Гайка |
Загрузка ...
|
|
| 25 | М12.5915 | Гайка |
Загрузка ...
|
|
| 26 | 565Г.6402 | Шайба |
Загрузка ...
|
|
| 27 | 1265Г.6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
