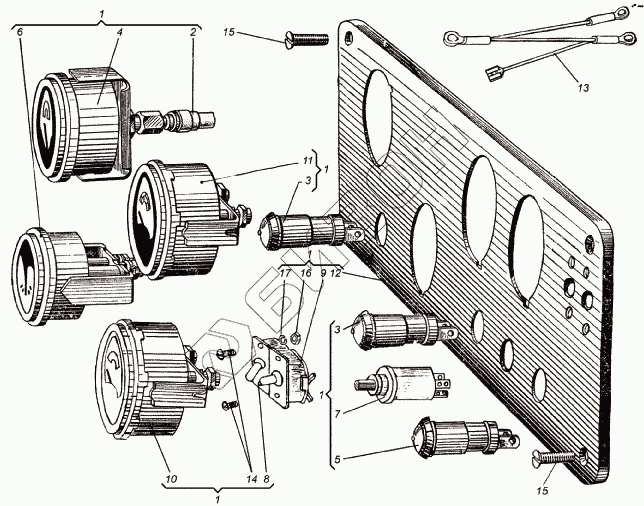

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Электрооборудование и приборы
/77.gif)
1
1
1
1
1
2
3
3
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.48.076-13-02 | Панель с приборами |
Загрузка ...
|
|
| 1 | 151.48.076-13 | Панель с приборами |
Загрузка ...
|
|
| 2 | 150.48.042-2 | Трубка манометра |
Загрузка ...
|
|
| 3 | 12.3803010 | Контрольная лампа |
Загрузка ...
|
|
| 4 | 16.3830010 | Указатель давления масла |
Загрузка ...
|
|
| 4 | 17.3830010 | Указатель давления масла |
Загрузка ...
|
|
| 5 | 122.3803010 | Фонарь контрольной лампы |
Загрузка ...
|
|
| 6 | АП111-3811010 | Амперметр ГОСТ 1700-75 |
Загрузка ...
|
|
| 7 | ВК314.3710.000 | Включатель |
Загрузка ...
|
|
| 8 | 4602.3710.010 | Выключатель |
Загрузка ...
|
|
| 8 | ВТ13-25-1212-30У3 | Выключатель |
Загрузка ...
|
|
| 9 | ПТ18-25-2312-30У3 | Переключатель |
Загрузка ...
|
|
| 9 | 5102.3709.010 | Переключатель |
Загрузка ...
|
|
| 10 | УБ126А-3806010 | Приёмник указателя уровня топлива |
Загрузка ...
|
|
| 11 | УК133АВ.00.000 | Приёмник указателя температуры воды |
Загрузка ...
|
|
| 12 | 151.48.170-1 | Щиток приборов |
Загрузка ...
|
|
| 13 | 151.48.467-2 | Провод |
Загрузка ...
|
|
| 14 | М4х8.17473 | Винт |
Загрузка ...
|
|
| 15 | М6х12.17475 | Винт |
Загрузка ...
|
|
| 16 | М4.5927 | Гайка |
Загрузка ...
|
|
| 17 | 465Г.6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
