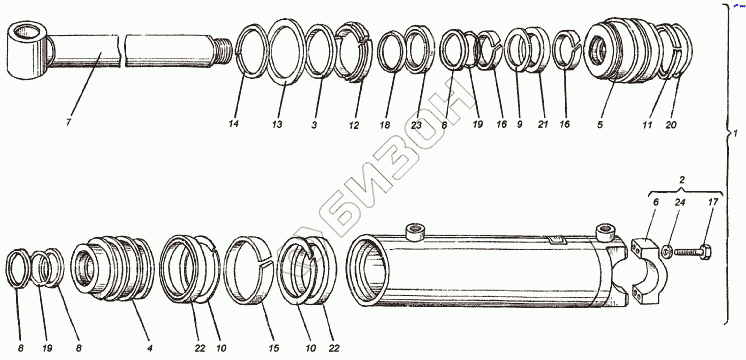

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Гидросистема навесного устройства
/95.gif)
1
2
3
4
5
6
7
8
8
8
9
10
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | У4564.230В.0О0-25 | Гидроцилиндр |
Загрузка ...
|
|
| 2 | У4564.230В.100-25 | Цилиндр |
Загрузка ...
|
|
| 3 | У4564.230В.003-25 | Кольцо |
Загрузка ...
|
|
| 4 | У4564.230В.005-25 | Поршень |
Загрузка ...
|
|
| 5 | У4564.230В.006-25 | Букса |
Загрузка ...
|
|
| 6 | У4564.230В.122-25 | Бугель |
Загрузка ...
|
|
| 7 | У4564.230В.300-25 | Шток |
Загрузка ...
|
|
| 8 | ГЦ13.15.10.002 | Кольцо защитное |
Загрузка ...
|
|
| 9 | ГЦ13.15.10.003 | Кольцо защитное |
Загрузка ...
|
|
| 10 | ГЦ13.15.10.004 | Кольцо защитное |
Загрузка ...
|
|
| 11 | ГЦ13.15.10.005 | Кольцо защитное |
Загрузка ...
|
|
| 12 | ГЦ13.15.10.008 | Сектор |
Загрузка ...
|
|
| 13 | Д498.06.460Б.00.11 | Шайба |
Загрузка ...
|
|
| 14 | Д498.06.460Б.00.15 | Упор |
Загрузка ...
|
|
| 15 | КОП1-63 | Кольцо опорное |
Загрузка ...
|
|
| 16 | КОП1-72 | Кольцо опорное |
Загрузка ...
|
|
| 17 | М16х65.7796 | Болт |
Загрузка ...
|
|
| 18 | 3-63-6.24811 | Грязесъёмник |
Загрузка ...
|
|
| 19 | 063-071-46-2-3.9833 | Кольцо |
Загрузка ...
|
|
| 20 | 120-125-30-2-3.9833 | Кольцо |
Загрузка ...
|
|
| 21 | 1-78x63-6.14896 | Манжета |
Загрузка ...
|
|
| 22 | 1-125x105-6.14896 | Манжета |
Загрузка ...
|
|
| 23 | 63.24811 | Скребок |
Загрузка ...
|
|
| 24 | 1665Г.6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
