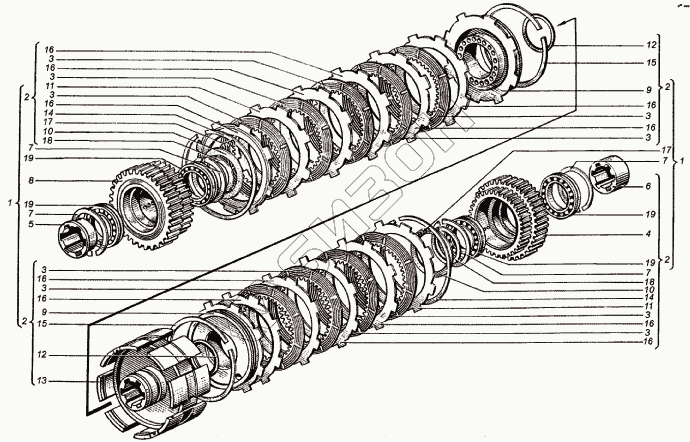

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Коробка передач
/37.gif)
1
1
2
2
2
2
3
3
3
3
3
3
3
3
3
4
5
6
7
7
7
7
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
16
16
16
16
16
16
16
16
17
17
18
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.37.010 | Муфта |
Загрузка ...
|
|
| 2 | 150.37.016 | Муфта в сборе |
Загрузка ...
|
|
| 3 | 150.37.074 | Диск в сборе |
Загрузка ...
|
|
| 4 | 151.37.117 | Шестерня |
Загрузка ...
|
|
| 5 | 151.37.118 | Втулка |
Загрузка ...
|
|
| 6 | 151.37.119 | Втулка |
Загрузка ...
|
|
| 7 | 151.37.133 | Шайба замковая |
Загрузка ...
|
|
| 8 | 150.37.120-2 | Шестерня |
Загрузка ...
|
|
| 9 | 150.37.127-1Б | Поршень |
Загрузка ...
|
|
| 10 | 150.37.129А | Втулка нажимная |
Загрузка ...
|
|
| 11 | 150.37.136 | Диск упорный |
Загрузка ...
|
|
| 12 | 150.37.138-1 | Кольцо уплотнительное поршня |
Загрузка ...
|
|
| 13 | 150.37.140-1 | Барабан фрикциона |
Загрузка ...
|
|
| 14 | 150.37.221Б | Кольцо |
Загрузка ...
|
|
| 15 | 150.37.534 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 150.37.602 | Диск |
Загрузка ...
|
|
| 17 | А41-24 | Пружина фиксатора |
Загрузка ...
|
|
| 18 | 2С90.13940 | Кольцо |
Загрузка ...
|
|
| 19 | 50115.2893 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
