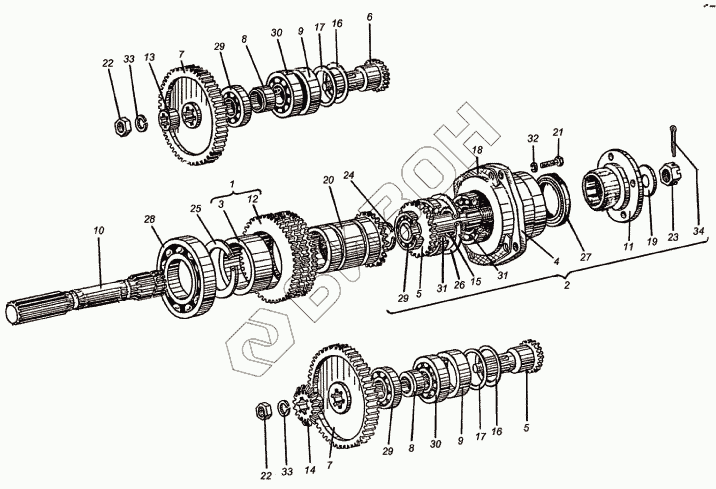

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Коробка передач
/48.gif)
1
2
3
4
5
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
29
30
30
31
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.37.061-3А | Шестерня |
Загрузка ...
|
|
| 2 | 151.37.076 | Стакан подшипников в сборе |
Загрузка ...
|
|
| 3 | 151.37.251-1 | Втулка |
Загрузка ...
|
|
| 4 | 151.37.374 | Стакан подшипников |
Загрузка ...
|
|
| 5 | 151.37.376-1 | Вал привода ВОМ |
Загрузка ...
|
|
| 6 | 151.37.378-3 | Вал |
Загрузка ...
|
|
| 7 | 151.37.379-2 | Шестерня |
Загрузка ...
|
|
| 8 | 151.37.384-2 | Втулка |
Загрузка ...
|
|
| 9 | 151.37.388 | Втулка |
Загрузка ...
|
|
| 10 | 151.37.397А | Вал |
Загрузка ...
|
|
| 11 | 151.37.400 | Муфта фланца |
Загрузка ...
|
|
| 12 | 151.37.410-3 | Шестерня |
Загрузка ...
|
|
| 13 | 151.37.442-1 | Втулка |
Загрузка ...
|
|
| 14 | 151.37.484-3 | Шестерня |
Загрузка ...
|
|
| 15 | 151.37.516-1А | Втулка |
Загрузка ...
|
|
| 16 | 151.37.546-1 | Шайба регулировочная |
Загрузка ...
|
|
| 17 | 151.37.546-1-01 | Шайба регулировочная |
Загрузка ...
|
|
| 18 | 125.37.395 | Прокладка |
Загрузка ...
|
|
| 19 | 150.41.254-01 | Шайба |
Загрузка ...
|
|
| 20 | 155.37.507-1 | Вал |
Загрузка ...
|
|
| 21 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 22 | М16х1,5.5929 | Гайка |
Загрузка ...
|
|
| 23 | М20х1,5.5933 | Гайка |
Загрузка ...
|
|
| 24 | 2С35.13940 | Кольцо |
Загрузка ...
|
|
| 25 | 2С75.13940 | Кольцо |
Загрузка ...
|
|
| 26 | 2С90.13941 | Кольцо |
Загрузка ...
|
|
| 27 | 1.1-55x80-4.8752 | Манжета |
Загрузка ...
|
|
| 28 | 215.8338 | Подшипник |
Загрузка ...
|
|
| 29 | 305.8338 | Подшипник |
Загрузка ...
|
|
| 30 | 306.8338 | Подшипник |
Загрузка ...
|
|
| 31 | 308.8338 | Подшипник |
Загрузка ...
|
|
| 32 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 33 | 1665Г.6402 | Шайба |
Загрузка ...
|
|
| 34 | 4x32.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
