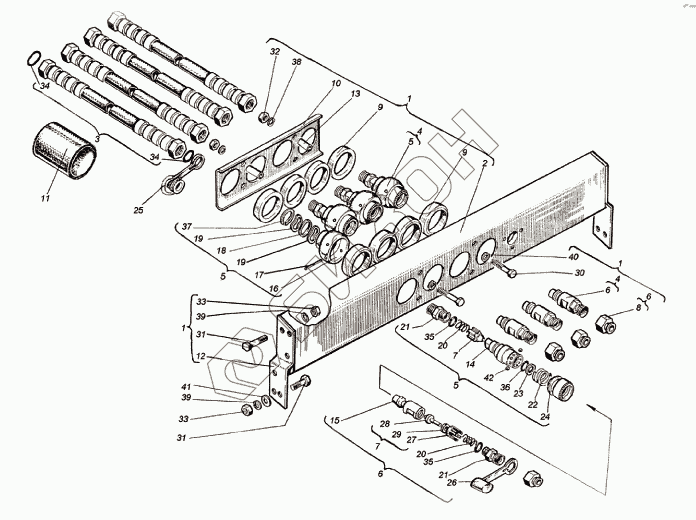

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Муфта быстросоединяемая разрывная
/97.gif)
151.61.001-5
1
1
1
2
3
4
4
5
5
5
6
6
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
34
34
35
35
36
37
38
39
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.61.001-5 | 151.61.001-5 | Муфта соединительная |
Загрузка ...
|
|
| 1 | 151.61.017-1Б | Муфта соединительная |
Загрузка ...
|
|
| 2 | 151.61.018-3-02 | Кронштейн |
Загрузка ...
|
|
| 3 | 150.61.020-06 | Рукав |
Загрузка ...
|
|
| 4 | 150.61.050 | Муфта соединительная |
Загрузка ...
|
|
| 5 | 150.61.051 | Полумуфта наружная |
Загрузка ...
|
|
| 6 | 150.61.052 | Полумуфта внутренняя |
Загрузка ...
|
|
| 7 | 150.61.054 | Клапан |
Загрузка ...
|
|
| 8 | Н.036.12.040 | Заглушка в сборе |
Загрузка ...
|
|
| 9 | 151.61.123 | Втулка |
Загрузка ...
|
|
| 10 | 151.61.124 | Крышка |
Загрузка ...
|
|
| 11 | 151.61.128 | Шланг |
Загрузка ...
|
|
| 12 | 151М.61.115 | Кронштейн |
Загрузка ...
|
|
| 13 | 150.61.136 | Втулка |
Загрузка ...
|
|
| 14 | 150.61.201 | Корпус |
Загрузка ...
|
|
| 15 | 150.61.202 | Корпус |
Загрузка ...
|
|
| 16 | 150.61.203 | Шарнир |
Загрузка ...
|
|
| 17 | 150.61.204 | Штифт |
Загрузка ...
|
|
| 18 | 150.61.205 | Кольцо |
Загрузка ...
|
|
| 19 | 150.61.206 | Пружина |
Загрузка ...
|
|
| 20 | 150.61.207 | Пружина |
Загрузка ...
|
|
| 21 | 150.61.208 | Штуцер |
Загрузка ...
|
|
| 22 | 150.61.209 | Пружина |
Загрузка ...
|
|
| 23 | 150.61.210 | Кольцо |
Загрузка ...
|
|
| 24 | 150.61.211 | Фиксатор |
Загрузка ...
|
|
| 25 | 150.61.213 | Заглушка |
Загрузка ...
|
|
| 26 | 150.61.214 | Заглушка |
Загрузка ...
|
|
| 27 | 150.61.215-1 | Крестовина |
Загрузка ...
|
|
| 28 | 150.61.216-2 | Упор |
Загрузка ...
|
|
| 29 | 150.61.217 | Кольцо |
Загрузка ...
|
|
| 30 | М10x50.7795 | Болт |
Загрузка ...
|
|
| 31 | М12x25.7796 | Болт |
Загрузка ...
|
|
| 32 | М10.5915 | Гайка |
Загрузка ...
|
|
| 33 | М12.5915 | Гайка |
Загрузка ...
|
|
| 34 | 017-020-19-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 35 | 024-028-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 36 | 029-033-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 37 | В37.13942 | Кольцо |
Загрузка ...
|
|
| 38 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 39 | 1265Г.6402 | Шайба |
Загрузка ...
|
|
| 40 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 41 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 42 | 4,763-100.3722 | Шарик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
