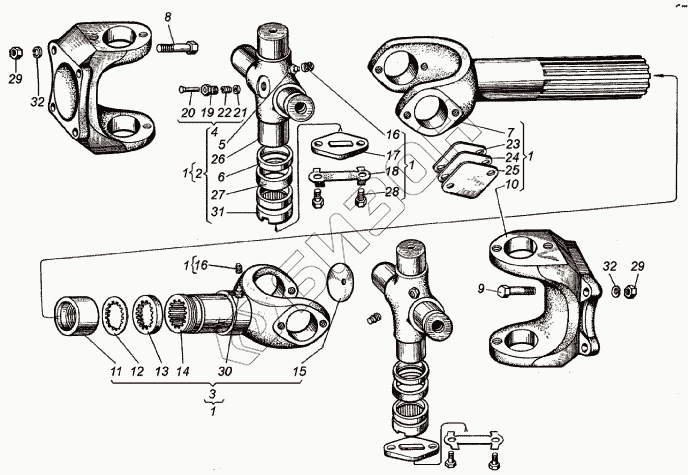

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Передача карданная мостов
/30.gif)
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.36.011 | Кардан передний |
Загрузка ...
|
|
| 2 | 150.36.013А | Крестовина кардана с подшипниками в сборе |
Загрузка ...
|
|
| 3 | 150.36.018 | Вилка скользящая |
Загрузка ...
|
|
| 4 | А62.02.200 | Клапан предохранительный |
Загрузка ...
|
|
| 5 | А62.03.100 | Масленка |
Загрузка ...
|
|
| 6 | А62.05.100 | Обойма |
Загрузка ...
|
|
| 7 | 125.36.102-4 | Вилка кардана переднего |
Загрузка ...
|
|
| 8 | 125.36.113-1А | Болт |
Загрузка ...
|
|
| 9 | 125.36.114-1А | Болт |
Загрузка ...
|
|
| 10 | 125.36.123-5 | Фланец кардана |
Загрузка ...
|
|
| 11 | 150.36.137 | Обойма сальника |
Загрузка ...
|
|
| 12 | 150.36.139 | Шайба сальника |
Загрузка ...
|
|
| 13 | 150.36.140 | Кольцо уплотнительное наружное |
Загрузка ...
|
|
| 14 | 150.36.142-4 | Вилка скользящая |
Загрузка ...
|
|
| 15 | 150.36.143 | Заглушка |
Загрузка ...
|
|
| 16 | 150.41.299 | Колпачок масленки |
Загрузка ...
|
|
| 17 | А62.02.006-05 | Пластина опорная |
Загрузка ...
|
|
| 18 | А62.02.007-04 | Пластина стопорная |
Загрузка ...
|
|
| 19 | А62.02.201 | Корпус клапана |
Загрузка ...
|
|
| 20 | А62.02.202 | Ось клапана |
Загрузка ...
|
|
| 21 | А62.02.203 | Шайба |
Загрузка ...
|
|
| 22 | А62.02.204 | Пружина |
Загрузка ...
|
|
| 23 | А62.03.002-11 | Пластина балансировочная |
Загрузка ...
|
|
| 24 | А62.03.002-12 | Пластина балансировочная |
Загрузка ...
|
|
| 25 | А62.03.002-13 | Пластина балансировочная |
Загрузка ...
|
|
| 26 | А62.05.001 | Крестовина кардана |
Загрузка ...
|
|
| 27 | А62.05.002 | Кольцо уплотнительное |
Загрузка ...
|
|
| 28 | БНПМ10x1x20 | Болт |
Загрузка ...
|
|
| 29 | М16х1,5.5929 | Гайка |
Загрузка ...
|
|
| 30 | 1.3.19853 | Масленка |
Загрузка ...
|
|
| 31 | 804707-К4 | Подшипник |
Загрузка ...
|
|
| 32 | 16ОТ65Г.6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
