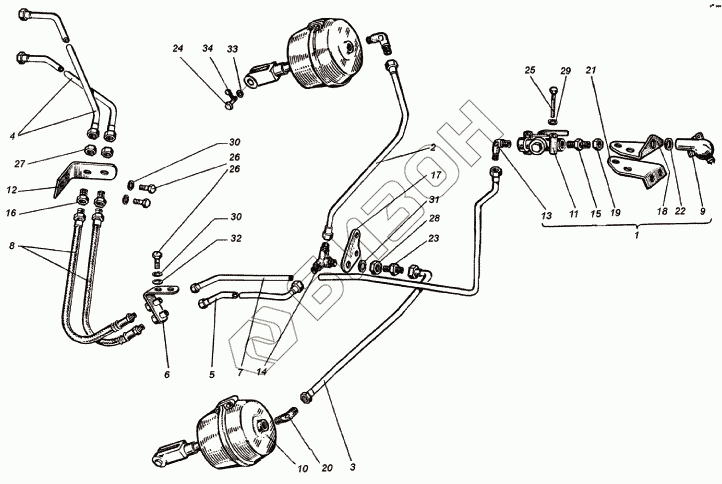

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Пневмосистема
/100.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.64.033-1 | Кран |
Загрузка ...
|
|
| 2 | 151.64.051-8 | Труба |
Загрузка ...
|
|
| 3 | 151.64.052-8 | Труба |
Загрузка ...
|
|
| 4 | 151.64.053-8 | Труба |
Загрузка ...
|
|
| 5 | 151.64.055-8А | Труба |
Загрузка ...
|
|
| 6 | 151.64.094-1 | Кронштейн |
Загрузка ...
|
|
| 7 | 170.64.056 | Труба |
Загрузка ...
|
|
| 8 | 200-3506060-51 | Шланг |
Загрузка ...
|
|
| 9 | 200-3521010Г | Головка соединительная |
Загрузка ...
|
|
| 10 | 500-3519010-01 | Камера тормозная |
Загрузка ...
|
|
| 11 | A29.71.000 | Кран |
Загрузка ...
|
|
| 12 | 151.64.125-1 | Кронштейн |
Загрузка ...
|
|
| 13 | 151.64.151 | Угольник |
Загрузка ...
|
|
| 14 | 151.64.153 | Тройник |
Загрузка ...
|
|
| 15 | 151.64.155-2 | Штуцер проходной |
Загрузка ...
|
|
| 16 | 151.64.159 | Штуцер |
Загрузка ...
|
|
| 17 | 151.64.166 | Кронштейн тройника |
Загрузка ...
|
|
| 18 | 151.64.170-3 | Кронштейн крепления разобщительного крана |
Загрузка ...
|
|
| 19 | 151.64.179 | Гайка |
Загрузка ...
|
|
| 20 | 151.64.221 | Угольник конечный |
Загрузка ...
|
|
| 21 | 151.64.242-2 | Кронштейн |
Загрузка ...
|
|
| 22 | 6.24.132 | Втулка |
Загрузка ...
|
|
| 23 | 125.64.284 | Ниппель конечный |
Загрузка ...
|
|
| 24 | 260089-П52 | Палец 12х40 |
Загрузка ...
|
|
| 25 | M8x65.7795 | Болт |
Загрузка ...
|
|
| 26 | M10x20.7796 | Болт |
Загрузка ...
|
|
| 27 | M18x1,5.5929 | Гайка |
Загрузка ...
|
|
| 28 | М20х1,5.5929 | Гайка |
Загрузка ...
|
|
| 29 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 30 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 31 | 2065Г.6402 | Шайба |
Загрузка ...
|
|
| 32 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 33 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 34 | 4x25.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
