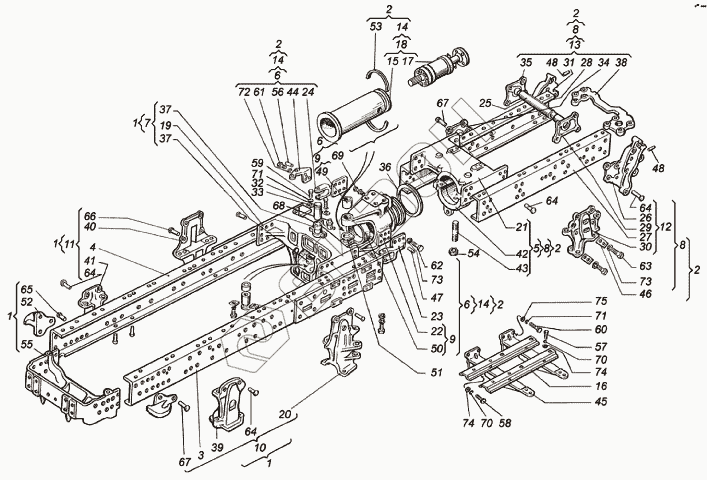

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Рама
/25.gif)
151.30.001-7-02
151.30.001-7
151.30.001-7-05
1
1
1
1
2
2
2
2
2
2
3
3
4
4
4
5
6
6
6
7
8
8
8
9
9
10
10
11
11
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
64
64
65
66
67
67
68
69
70
70
71
71
72
73
73
74
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.30.001-7-02 | 151.30.001-7-02 | Рама |
Загрузка ...
|
|
| 151.30.001-7 | 151.30.001-7 | Рама |
Загрузка ...
|
|
| 151.30.001-7-05 | 151.30.001-7-05 | Рама |
Загрузка ...
|
|
| 1 | 151.30.011-5 | Рама передняя |
Загрузка ...
|
|
| 1 | 151.30.011-5-02 | Рама передняя |
Загрузка ...
|
|
| 1 | 151.30.011-5-01 | Рама передняя |
Загрузка ...
|
|
| 2 | 151.30.012-1 | Рама задняя |
Загрузка ...
|
|
| 3 | 151.30.013-3 | Лонжерон |
Загрузка ...
|
|
| 3 | 151.30.013-3-02 | Лонжерон |
Загрузка ...
|
|
| 4 | 151.20.014-3 | Лонжерон |
Загрузка ...
|
|
| 4 | 151.30.014-3-02 | Лонжерон |
Загрузка ...
|
|
| 4 | 151.30.014-3-03 | Лонжерон |
Загрузка ...
|
|
| 5 | 151.30.017-2 | Опора шарнира задняя в сборе |
Загрузка ...
|
|
| 6 | 151.30.018-3 | Корпус шарнира в сборе |
Загрузка ...
|
|
| 7 | 151.30.024 | Опора шарнира передняя в сборе |
Загрузка ...
|
|
| 8 | 151.30.027-1 | Рама |
Загрузка ...
|
|
| 9 | 151.30.028 | Корпус |
Загрузка ...
|
|
| 10 | 151.30.032-2 | Лонжерон |
Загрузка ...
|
|
| 10 | 151.30.032-2-01 | Лонжерон |
Загрузка ...
|
|
| 11 | 151.30.033-2 | Лонжерон |
Загрузка ...
|
|
| 11 | 151.30.033-2-01 | Лонжерон |
Загрузка ...
|
|
| 11 | 151.30.033-2-02 | Лонжерон |
Загрузка ...
|
|
| 12 | 151.30.034-6 | Лонжерон |
Загрузка ...
|
|
| 13 | 151.30.035-6 | Лонжерон |
Загрузка ...
|
|
| 14 | 151.30.044 | Корпус |
Загрузка ...
|
|
| 15 | 151.30.046-3А | Труба |
Загрузка ...
|
|
| 16 | 151.30.054 | Поперечина |
Загрузка ...
|
|
| 17 | 151.36.013-3 | Опора |
Загрузка ...
|
|
| 18 | 151.36.014А | Опора с трубой |
Загрузка ...
|
|
| 19 | 151.30.102-2 | Опора |
Загрузка ...
|
|
| 20 | 151.30.107-5В | Кронштейн |
Загрузка ...
|
|
| 21 | 151.30.119-1В | Опора |
Загрузка ...
|
|
| 22 | 151.30.120-5А | Корпус |
Загрузка ...
|
|
| 23 | 151.30.121А | Ухо |
Загрузка ...
|
|
| 24 | 151.30.122-2А | Ухо |
Загрузка ...
|
|
| 25 | 151.30.123-2 | Ось |
Загрузка ...
|
|
| 26 | 151.30.124-5 | Кронштейн |
Загрузка ...
|
|
| 27 | 151.30.125-1А | Лонжерон рамы задний левый |
Загрузка ...
|
|
| 28 | 151.30.126-1А | Лонжерон |
Загрузка ...
|
|
| 29 | 151.30.127-1Б | Фланец |
Загрузка ...
|
|
| 30 | 151.30.128-3 | Кронштейн |
Загрузка ...
|
|
| 31 | 151.30.135-3 | Кронштейн |
Загрузка ...
|
|
| 32 | 151.30.137-1 | Ось |
Загрузка ...
|
|
| 33 | 151.30.145-1 | Стопор |
Загрузка ...
|
|
| 34 | 151.30.148-3 | Кронштейн |
Загрузка ...
|
|
| 35 | 151.30.150А | Фланец |
Загрузка ...
|
|
| 36 | 151.30.162-1 | Кольцо проставочное |
Загрузка ...
|
|
| 37 | 151.30.164 | Втулка внутренняя |
Загрузка ...
|
|
| 38 | 151.30.168 | Кронштейн |
Загрузка ...
|
|
| 39 | 151.30.201-2Б | Кронштейн |
Загрузка ...
|
|
| 40 | 151.30.202-5В | Кронштейн |
Загрузка ...
|
|
| 41 | 151.30.204-2Б | Кронштейн |
Загрузка ...
|
|
| 42 | 151.30.217-1Б | Бугель |
Загрузка ...
|
|
| 43 | 151.30.218 | Шпилька |
Загрузка ...
|
|
| 44 | 151.30.234 | Кронштейн следящей тяги |
Загрузка ...
|
|
| 45 | 151.30.243-2 | Кронштейн |
Загрузка ...
|
|
| 46 | 151.30.246 | Планка |
Загрузка ...
|
|
| 47 | 151.30.263 | Штифт 25Пр2/2ах50 ГОСТ 3128-70 |
Загрузка ...
|
|
| 48 | 74.56415 | Штифт |
Загрузка ...
|
|
| 49 | 125.30.136 | Втулка |
Загрузка ...
|
|
| 50 | 125.30.138 | Втулка горизонтального шарнира |
Загрузка ...
|
|
| 51 | 125.30.140 | Шайба вертикального шарнира |
Загрузка ...
|
|
| 52 | 125.30.154А | Крюк передний |
Загрузка ...
|
|
| 53 | 125.30.216 | Полукольцо |
Загрузка ...
|
|
| 54 | 125.30.220А | Гайка |
Загрузка ...
|
|
| 55 | 150.30.101-1А | Брус |
Загрузка ...
|
|
| 56 | А02-35 | Штифт цилиндрический |
Загрузка ...
|
|
| 57 | М10x16.7796 | Болт |
Загрузка ...
|
|
| 58 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 59 | М12x30.7796 | Болт |
Загрузка ...
|
|
| 60 | М12x35.7796 | Болт |
Загрузка ...
|
|
| 61 | М16x35.7796 | Болт |
Загрузка ...
|
|
| 62 | М24х60.7796 | Болт |
Загрузка ...
|
|
| 63 | М24х130.7796 | Болт |
Загрузка ...
|
|
| 64 | 20x55.10299 | Заклепка |
Загрузка ...
|
|
| 65 | 20x60.10299 | Заклепка |
Загрузка ...
|
|
| 66 | 20x70.10299 | Заклепка |
Загрузка ...
|
|
| 67 | 20x80.10299 | Заклепка |
Загрузка ...
|
|
| 68 | 2.3.45.19853 | Масленка |
Загрузка ...
|
|
| 69 | 1.3.19853 | Масленка |
Загрузка ...
|
|
| 70 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 71 | 1265Г.6402 | Шайба |
Загрузка ...
|
|
| 72 | 1665Г.6402 | Шайба |
Загрузка ...
|
|
| 73 | 2465Г6402 | Шайба |
Загрузка ...
|
|
| 74 | 10.04.11321 | Шайба |
Загрузка ...
|
|
| 75 | 12.04.11321 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
