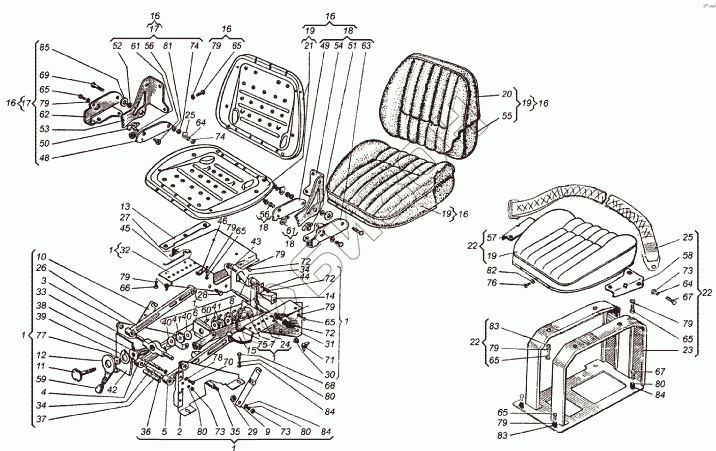

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Сиденье
/66.gif)
151.44.001-3-01
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
17
17
18
18
18
19
19
19
19
20
21
22
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
34
35
36
37
38
39
40
40
41
41
42
43
44
45
46
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
61
62
63
64
64
65
65
65
65
65
65
65
66
67
67
68
69
70
71
72
72
72
73
73
73
74
74
75
76
77
78
79
79
79
79
79
79
79
79
79
80
80
80
80
81
82
83
83
84
84
84
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.44.001-3-01 | 151.44.001-3-01 | Сиденье |
Загрузка ...
|
|
| 1 | 151.44.012-01 | Четырехзвенник |
Загрузка ...
|
|
| 2 | 151.44.013 | Кронштейн левый |
Загрузка ...
|
|
| 3 | 151.44.014 | Кронштейн правый |
Загрузка ...
|
|
| 4 | 151.44.015 | Звено нижнее |
Загрузка ...
|
|
| 5 | 151.44.015-01 | Звено нижнее |
Загрузка ...
|
|
| 6 | 151.44.017-01 | Вилка |
Загрузка ...
|
|
| 7 | 151.44.021-01 | Шайба |
Загрузка ...
|
|
| 8 | 151.44.022 | Кольцо |
Загрузка ...
|
|
| 9 | 151.44.023 | Крючок |
Загрузка ...
|
|
| 10 | 151.44.023-01 | Крючок |
Загрузка ...
|
|
| 11 | 151.44.026-1 | Винт |
Загрузка ...
|
|
| 12 | 151.44.027 | Вороток |
Загрузка ...
|
|
| 13 | 151.44.028 | Планка |
Загрузка ...
|
|
| 14 | 151.44.029 | Кронштейн |
Загрузка ...
|
|
| 15 | 151.44.030 | Фиксатор |
Загрузка ...
|
|
| 16 | 70-6800010-01 | Сиденье |
Загрузка ...
|
|
| 17 | 70-6800015-01 | Замок |
Загрузка ...
|
|
| 18 | 70-6800020-01 | Замок |
Загрузка ...
|
|
| 19 | 70-6803010 | Подушка |
Загрузка ...
|
|
| 20 | 70-6803020 | Чехол |
Загрузка ...
|
|
| 21 | 70-6803060 | Основание |
Загрузка ...
|
|
| 22 | 150.44.078-19 | Сиденье пассажира |
Загрузка ...
|
|
| 23 | 150.44.080-2 | Каркас сиденья |
Загрузка ...
|
|
| 24 | АС20-075.00.000 | Амортизатор |
Загрузка ...
|
|
| 25 | ЕА34.00.00 | Ремень безопасности |
Загрузка ...
|
|
| 26 | 151.44.104 | Звено |
Загрузка ...
|
|
| 27 | 151.44.113-1 | Постель |
Загрузка ...
|
|
| 28 | 151.44.124 | Ось |
Загрузка ...
|
|
| 29 | 151.44.125 | Втулка |
Загрузка ...
|
|
| 30 | 151.44.125-01 | Втулка |
Загрузка ...
|
|
| 31 | 151.44.126-1 | Опора |
Загрузка ...
|
|
| 32 | 151.44.126-1-01 | Опора |
Загрузка ...
|
|
| 33 | 151.44.128 | Ось |
Загрузка ...
|
|
| 34 | 151.44.129 | Ось |
Загрузка ...
|
|
| 35 | 151.44.129-01 | Ось |
Загрузка ...
|
|
| 36 | 151.44.130 | Шайба |
Загрузка ...
|
|
| 37 | 151.44.131 | Втулка |
Загрузка ...
|
|
| 38 | 151.44.133 | Втулка |
Загрузка ...
|
|
| 39 | 151.44.134 | Шайба |
Загрузка ...
|
|
| 40 | 151.44.136 | Шайба |
Загрузка ...
|
|
| 41 | 151.44.137 | Упор |
Загрузка ...
|
|
| 42 | 151.44.141 | Щиток |
Загрузка ...
|
|
| 43 | 151.44.149 | Ось |
Загрузка ...
|
|
| 44 | 151.44.150 | Гайка |
Загрузка ...
|
|
| 45 | 151.44.151 | Упор |
Загрузка ...
|
|
| 46 | 010.44.106-1 | Пружина |
Загрузка ...
|
|
| 47 | 010.44.108 | Болт |
Загрузка ...
|
|
| 48 | 70-6800011 | Корпус |
Загрузка ...
|
|
| 49 | 70-6800011-01 | Корпус |
Загрузка ...
|
|
| 50 | 70-6800012 | Защелка |
Загрузка ...
|
|
| 51 | 70-6800012-01 | Защёлка |
Загрузка ...
|
|
| 52 | 70-6800013 | Втулка |
Загрузка ...
|
|
| 53 | 70-6800014 | Кронштейн |
Загрузка ...
|
|
| 54 | 70-6800021 | Кронштейн |
Загрузка ...
|
|
| 55 | 70-6803011 | Подушка |
Загрузка ...
|
|
| 56 | 70-6804017 | Палец |
Загрузка ...
|
|
| 57 | 150.44.245 | Кронштейн |
Загрузка ...
|
|
| 58 | 150.44.245-01 | Кронштейн |
Загрузка ...
|
|
| 59 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
|
| 60 | А31.00.110 | Пружина |
Загрузка ...
|
|
| 61 | А35.610.5008 | Пружина |
Загрузка ...
|
|
| 62 | А75.04.110 | Кронштейн |
Загрузка ...
|
|
| 63 | А75.04.110-01 | Кронштейн |
Загрузка ...
|
|
| 64 | РБ5.00.01 | Шайба пружинная |
Загрузка ...
|
|
| 65 | М8х16.7796 | Болт |
Загрузка ...
|
|
| 66 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 67 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 68 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 69 | М12x45.7796 | Болт |
Загрузка ...
|
|
| 70 | М6х12.17473 | Винт |
Загрузка ...
|
|
| 71 | М10.3032 | Гайка |
Загрузка ...
|
|
| 72 | М8.5915 | Гайка |
Загрузка ...
|
|
| 73 | М10.5915 | Гайка |
Загрузка ...
|
|
| 74 | М12.5915 | Гайка |
Загрузка ...
|
|
| 75 | М14.5915 | Гайка |
Загрузка ...
|
|
| 76 | 4x12.37.001.159 | Заклёпка |
Загрузка ...
|
|
| 77 | 8202.6874 | Подшипник |
Загрузка ...
|
|
| 78 | 665Г.6402 | Шайба |
Загрузка ...
|
|
| 79 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 80 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 81 | 12ОТ65Г.6402 | Шайба |
Загрузка ...
|
|
| 82 | 5.01.11371 | Шайба |
Загрузка ...
|
|
| 83 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 84 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 85 | 20.04.11371 | Шайба |
Загрузка ...
|
