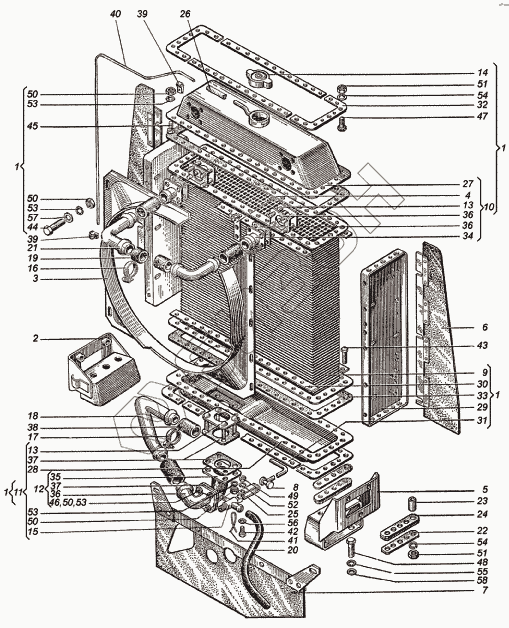

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Система охлаждения двигателя
/16.gif)
150.13.001-1А
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
50
50
50
51
51
52
53
53
53
53
54
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.13.001-1А | 150.13.001-1А | Система охлаждения двигателя СМД-62 с унифицированным радиатором |
Загрузка ...
|
|
| 1 | 150.13.011-9 | Радиатор |
Загрузка ...
|
|
| 2 | 150.13.012-3 | Кронштейн радиатора и ограждения левый |
Загрузка ...
|
|
| 3 | 150.13.015-2 | Кожух вентилятора в сборе |
Загрузка ...
|
|
| 4 | 150.13.019-2 | Кронштейн тросика в сборе |
Загрузка ...
|
|
| 5 | 150.13.022-3 | Кронштейн |
Загрузка ...
|
|
| 6 | 150.13.030-2 | Перегородка |
Загрузка ...
|
|
| 7 | 150.13.032 | Перегородка нижняя в сборе |
Загрузка ...
|
|
| 8 | 150.13.034А | Рукоятка в сборе |
Загрузка ...
|
|
| 9 | 150.13.085 | Сердцевина |
Загрузка ...
|
|
| 10 | 150.13.086 | Бак |
Загрузка ...
|
|
| 11 | 150.13.087 | Бак |
Загрузка ...
|
|
| 12 | 150.13.088 | Патрубок |
Загрузка ...
|
|
| 13 | 150.13.091 | Фланец |
Загрузка ...
|
|
| 14 | 150.13.093 | Пробка |
Загрузка ...
|
|
| 15 | 01-176000 | Кран 01-176 |
Загрузка ...
|
|
| 16 | ХСВА-52 | Хомут |
Загрузка ...
|
|
| 17 | ХСВА-73 | Хомут |
Загрузка ...
|
|
| 18 | 150.13.107-3 | Труба водоподводящая |
Загрузка ...
|
|
| 19 | 150.13.114А | Шланг |
Загрузка ...
|
|
| 20 | 150.13.125-1 | Шланг |
Загрузка ...
|
|
| 21 | 150.13.131-3 | Трубка водоотводящая |
Загрузка ...
|
|
| 22 | 150.13.134 | Пластина |
Загрузка ...
|
|
| 23 | 150.13.136 | Втулка распорная |
Загрузка ...
|
|
| 24 | 150.13.138 | Подушка радиатора |
Загрузка ...
|
|
| 25 | 150.13.172 | Вилка |
Загрузка ...
|
|
| 26 | 150.13.179-01 | Шланг |
Загрузка ...
|
|
| 27 | 150.13.200 | Бак |
Загрузка ...
|
|
| 28 | 150.13.201 | Бак |
Загрузка ...
|
|
| 29 | 150.13.202 | Стойка |
Загрузка ...
|
|
| 30 | 150.13.203 | Накладка |
Загрузка ...
|
|
| 31 | 150.13.204 | Накладка |
Загрузка ...
|
|
| 32 | 150.13.205 | Накладка |
Загрузка ...
|
|
| 33 | 150.13.206 | Прокладка |
Загрузка ...
|
|
| 34 | 150.13.211А | Патрубок |
Загрузка ...
|
|
| 35 | 150.13.212А | Патрубок |
Загрузка ...
|
|
| 36 | 150.13.213А | Патрубок |
Загрузка ...
|
|
| 37 | 150.13.215 | Прокладка |
Загрузка ...
|
|
| 38 | 125.13.256А | Шланг |
Загрузка ...
|
|
| 39 | 125.64.254 | Скоба |
Загрузка ...
|
|
| 40 | 156А.13.114 | Трубка |
Загрузка ...
|
|
| 41 | ПЖ-1,6x100 | Проволока |
Загрузка ...
|
|
| 42 | М6х30.7795 | Болт |
Загрузка ...
|
|
| 43 | М10x65.7795 | Болт |
Загрузка ...
|
|
| 44 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 45 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 46 | М8x30.7796 | Болт |
Загрузка ...
|
|
| 47 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 48 | М12x25.7796 | Болт |
Загрузка ...
|
|
| 49 | М6.5915 | Гайка |
Загрузка ...
|
|
| 50 | М8.5915 | Гайка |
Загрузка ...
|
|
| 51 | М10.5915 | Гайка |
Загрузка ...
|
|
| 52 | 665Г.6402 | Шайба |
Загрузка ...
|
|
| 53 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 54 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 55 | 1265Г.6402 | Шайба |
Загрузка ...
|
|
| 56 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 57 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 58 | 12.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
