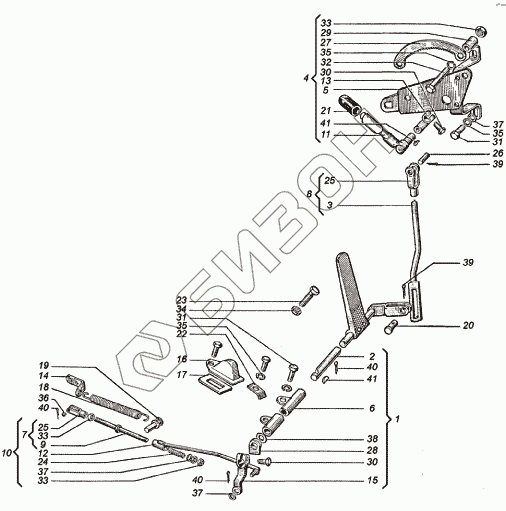

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Управление двигателем
/19.gif)
151.20001-1
151.20.001
150.20.001-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
31
31
32
33
33
33
34
35
35
35
36
37
37
37
38
39
39
40
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.20001-1 | 151.20001-1 | Управление двигателем |
Загрузка ...
|
|
| 151.20.001 | 151.20.001 | Управление двигателем |
Загрузка ...
|
|
| 150.20.001-2 | 150.20.001-2 | Управление двигателем |
Загрузка ...
|
|
| 1 | 150.20.011-2 | Педаль управления в сборе |
Загрузка ...
|
|
| 2 | 150.20.012 | Валик управления в сборе |
Загрузка ...
|
|
| 3 | 150.20.015-2 | Тяга ручного управления |
Загрузка ...
|
|
| 4 | 150.20.017-2 | Акселератор |
Загрузка ...
|
|
| 5 | 150.20.019-2 | Кронштейн ручною акселератора |
Загрузка ...
|
|
| 6 | 150.20.029-1 | Опора педали в сборе |
Загрузка ...
|
|
| 7 | 150.20.038-4 | Тяга с вилкой |
Загрузка ...
|
|
| 8 | 150.20.039-1 | Тяга |
Загрузка ...
|
|
| 9 | 150.20.040 | Тяга |
Загрузка ...
|
|
| 10 | 150.20.050A | Тяга |
Загрузка ...
|
|
| 11 | 150.20.053 | Рычаг с тягой в сборе |
Загрузка ...
|
|
| 12 | 150.20.060 | Тяга с направляющей |
Загрузка ...
|
|
| 13 | 150.20.105-1 | Рычаг управления |
Загрузка ...
|
|
| 14 | 150.20.126-4 | Зацеп пружины |
Загрузка ...
|
|
| 15 | 150.20.152-1 | Рычаг |
Загрузка ...
|
|
| 16 | 150.20.177 | Крышка |
Загрузка ...
|
|
| 17 | 150.20.178 | Прокладка |
Загрузка ...
|
|
| 18 | 150.20.204 | Пружина акселератора |
Загрузка ...
|
|
| 19 | 150.20.205Б | Палец |
Загрузка ...
|
|
| 20 | 150.20.209 | Ось |
Загрузка ...
|
|
| 21 | 150.20.211 | Трубка |
Загрузка ...
|
|
| 22 | 150.45.255 | Зажим |
Загрузка ...
|
|
| 23 | 5.23.139 | Болт регулировочный |
Загрузка ...
|
|
| 24 | 5.43.130 | Пружина застежки |
Загрузка ...
|
|
| 25 | 54.02.471-1A | Вилка |
Загрузка ...
|
|
| 26 | 54.02.484 | Палец |
Загрузка ...
|
|
| 27 | 125.20.133 | Сектор зубчатый |
Загрузка ...
|
|
| 28 | 125.20.235 | Прокладка |
Загрузка ...
|
|
| 29 | 125.20.237 | Втулка |
Загрузка ...
|
|
| 30 | 125.64.279 | Болт стяжной |
Загрузка ...
|
|
| 31 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 32 | М8x55.7796 | Болт |
Загрузка ...
|
|
| 33 | М8.5915 | Гайка |
Загрузка ...
|
|
| 34 | М10.5915 | Гайка |
Загрузка ...
|
|
| 35 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 36 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 37 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 38 | 14.04.11371 | Шайба |
Загрузка ...
|
|
| 39 | 2x12.397 | Шплинт |
Загрузка ...
|
|
| 40 | 3,2x20.397 | Шплинт |
Загрузка ...
|
|
| 41 | 4x6,5.24071 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
