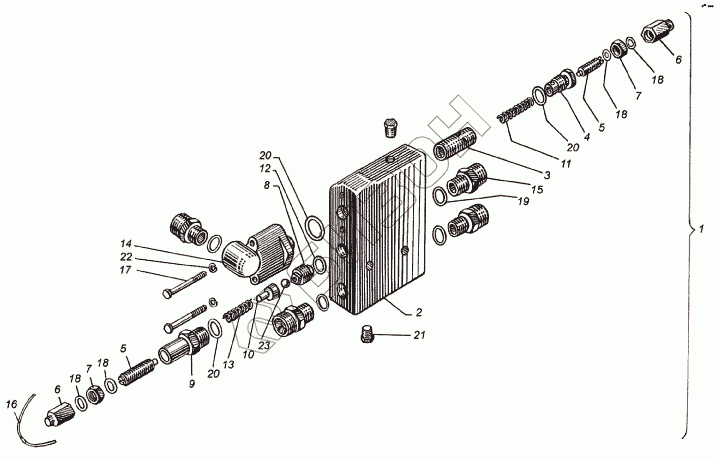

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Управление рулевое
/56.gif)
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
20
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.40.039-1 | Клапан расхода в сборе |
Загрузка ...
|
|
| 2 | 151.40.185-2 | Корпус предохранительного клапана |
Загрузка ...
|
|
| 3 | 151.40.186 | Клапан постоянного потока |
Загрузка ...
|
|
| 4 | 151.40.187 | Пробка |
Загрузка ...
|
|
| 5 | 151.40.188 | Винт регулировочный |
Загрузка ...
|
|
| 6 | 151.40.194 | Колпачок |
Загрузка ...
|
|
| 7 | 151.40.195 | Гайка |
Загрузка ...
|
|
| 8 | 151.40.244 | Седло клапана |
Загрузка ...
|
|
| 9 | 151.40.245 | Пробка |
Загрузка ...
|
|
| 10 | 151.40.247 | Гнездо клапана |
Загрузка ...
|
|
| 11 | 5.43.130 | Пружина застежки |
Загрузка ...
|
|
| 12 | 16-062 | Шайба |
Загрузка ...
|
|
| 13 | 125.40.224 | Пружина предохранительного клапана |
Загрузка ...
|
|
| 14 | 125.40.254-1 | Муфта угловая |
Загрузка ...
|
|
| 15 | 151.57.230 | Штуцер ввертной |
Загрузка ...
|
|
| 16 | ПЖ-1x700 | Проволока |
Загрузка ...
|
|
| 17 | M8x70.7795 | Болт |
Загрузка ...
|
|
| 18 | 017-021-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 19 | 020-025-30-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 20 | 028-033-30-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 21 | "КГ1/4""" | Пробка |
Загрузка ...
|
|
| 22 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 23 | Б12-100.3722 | Шарик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
