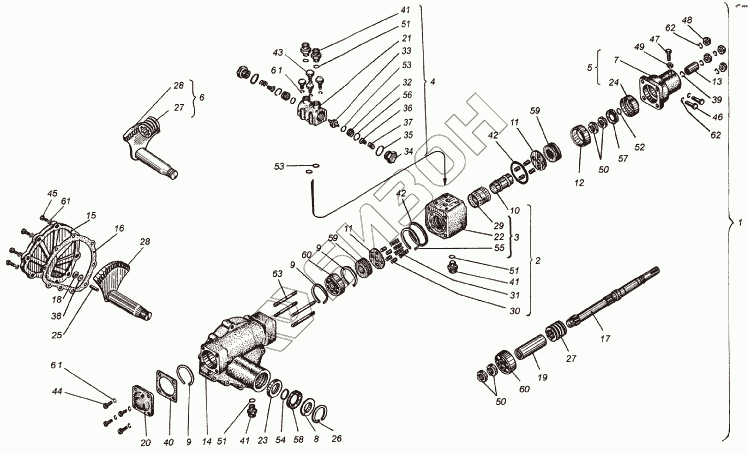

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Управление рулевое
/58.gif)
1
2
3
4
5
6
7
8
9
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
42
42
43
44
45
46
47
48
49
50
50
51
51
51
52
53
53
54
55
56
57
58
59
59
60
60
61
61
61
62
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151.40.051-1 | Рулевой механизм в сборе |
Загрузка ...
|
|
| 2 | 151.40.053 | Распределитель в сборе |
Загрузка ...
|
|
| 3 | 151.40.054 | Корпус золотника в сборе |
Загрузка ...
|
|
| 4 | 151.40.055 | Клапан запорный в сборе |
Загрузка ...
|
|
| 5 | 151.40.067 | Крышка верхняя в сборе |
Загрузка ...
|
|
| 6 | 125.40.083 | Червяк и сектор |
Загрузка ...
|
|
| 7 | 151.40.104 | Крышка верхняя |
Загрузка ...
|
|
| 8 | 151.40.147А | Шайба упорная |
Загрузка ...
|
|
| 9 | 151.40.148 | Кольцо 1В72 ГОСТ 13841-68 |
Загрузка ...
|
|
| 10 | 151.40.150 | Золотник |
Загрузка ...
|
|
| 11 | 151.40.152 | Кольцо подвижное плунжеров |
Загрузка ...
|
|
| 12 | 151.40.181 | Втулка |
Загрузка ...
|
|
| 13 | 151.40.196 | Втулка шлицевая |
Загрузка ...
|
|
| 14 | 151.40.201Б | Картер рулевого механизма |
Загрузка ...
|
|
| 15 | 151.40.202Г | Крышка картера |
Загрузка ...
|
|
| 16 | 151.40.203А | Прокладка |
Загрузка ...
|
|
| 17 | 151.40.204-2 | Вал рулевого механизма |
Загрузка ...
|
|
| 18 | 151.40.206 | Кольцо сектора упорное |
Загрузка ...
|
|
| 19 | 151.40.207 | Труба |
Загрузка ...
|
|
| 20 | 151.40.208 | Крышка корпуса нижняя |
Загрузка ...
|
|
| 21 | 151.40.211А | Корпус запорного клапана |
Загрузка ...
|
|
| 22 | 151.40.212 | Корпус золотника |
Загрузка ...
|
|
| 23 | 151.40.213 | Стакан уплотнения |
Загрузка ...
|
|
| 24 | 151.40.224-1 | Втулка крышки |
Загрузка ...
|
|
| 25 | 151.40.287 | Штифт |
Загрузка ...
|
|
| 26 | 151.40.288 | Кольцо |
Загрузка ...
|
|
| 27 | 125.40.104 | Червяк рулевого управления |
Загрузка ...
|
|
| 28 | 125.40.105 | Сектор рулевого управления |
Загрузка ...
|
|
| 29 | 125.40.113 | Втулка золотника |
Загрузка ...
|
|
| 30 | 125.40.116А | Плунжер |
Загрузка ...
|
|
| 31 | 125.40.117А | Пружина плунжера |
Загрузка ...
|
|
| 32 | 125.40.229 | Гнездо клапана |
Загрузка ...
|
|
| 33 | 125.40.230 | Плунжер |
Загрузка ...
|
|
| 34 | 125.40.231 | Пробка |
Загрузка ...
|
|
| 35 | 125.40.232 | Кольцо У-48х0-2 ГОСТ 9833-61 |
Загрузка ...
|
|
| 36 | 125.40.234 | Клапан |
Загрузка ...
|
|
| 37 | 125.40.236 | Пружина клапана |
Загрузка ...
|
|
| 38 | 125.40.387 | Шайба регулировочная |
Загрузка ...
|
|
| 39 | 125.40.405 | Кольцо упорное |
Загрузка ...
|
|
| 40 | 150.37.346-2 | Прокладка заборника |
Загрузка ...
|
|
| 41 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 42 | Ц110-1414045-3 | Кольцо |
Загрузка ...
|
|
| 43 | М10x50.7795 | Болт |
Загрузка ...
|
|
| 44 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 45 | М10x35.7796 | Болт |
Загрузка ...
|
|
| 46 | М12x35.7796 | Болт |
Загрузка ...
|
|
| 47 | М12х35.1481 | Винт |
Загрузка ...
|
|
| 48 | М12х1,25.5915 | Гайка |
Загрузка ...
|
|
| 49 | М12.5915 | Гайка |
Загрузка ...
|
|
| 50 | М27х1,5.11871 | Гайка |
Загрузка ...
|
|
| 51 | 017-021-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 52 | 025-031-36-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 53 | 028-033-30-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 54 | 045-051-36-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 55 | 1Б58.13940 | Кольцо |
Загрузка ...
|
|
| 56 | Б38.13943 | Кольцо |
Загрузка ...
|
|
| 57 | 1.2-25x42-1.8752 | Манжета |
Загрузка ...
|
|
| 58 | 1.2-45x65-1.8752 | Манжета |
Загрузка ...
|
|
| 59 | 8206.7872 | Подшипник |
Загрузка ...
|
|
| 60 | 2306.8328 | Подшипник |
Загрузка ...
|
|
| 61 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 62 | 1265Г.6402 | Шайба |
Загрузка ...
|
|
| 63 | М12х1,75/1,25х130.22036 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
