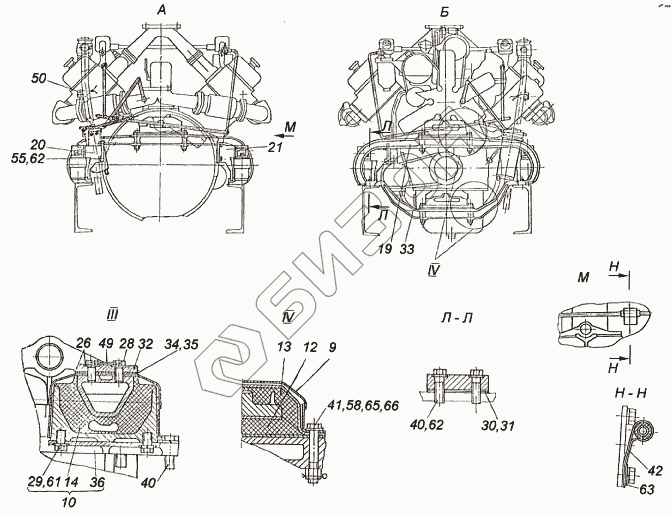

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Установка двигателя
/6.gif)
172.00.001-1-01
9
10
12
13
14
19
20
21
26
28
29
30
31
32
33
34
35
36
40
40
41
42
49
50
55
58
61
62
62
63
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 172.00.001-1-01 | 172.00.001-1-01 | Дизель ЯМЗ-236Д |
Загрузка ...
|
|
| 1 | 172.00.011-2 | Труба |
Загрузка ...
|
|
| 2 | 172.00.012-1 | Труба |
Загрузка ...
|
|
| 3 | 172.00.013 | Труба |
Загрузка ...
|
|
| 4 | 172.00.015 | Труба |
Загрузка ...
|
|
| 5 | 172.00.016 | Лоток |
Загрузка ...
|
|
| 6 | 172.00.017-1 | Трубка манометра |
Загрузка ...
|
|
| 7 | 150.00.011 | Трубка топливопровода в сборе |
Загрузка ...
|
|
| 8 | 150.00.014А | Кожух защитный |
Загрузка ...
|
|
| 9 | 150.00.033-1А | Колпак защитный в сборе |
Загрузка ...
|
|
| 10 | 150.00.064-1 | Кронштейн опорный с подушками |
Загрузка ...
|
|
| 11 | 150.00.066-1 | Трубка сливная задняя |
Загрузка ...
|
|
| 12 | 150.00.073 | Подушка |
Загрузка ...
|
|
| 13 | 150.00.074 | Скоба |
Загрузка ...
|
|
| 14 | 150.00.075 | Подушка |
Загрузка ...
|
|
| 15 | 204А-1105510-Б | Фильтр грубой очистки |
Загрузка ...
|
|
| 16 | 236Д-1000175 | Двигатель ЯМЗ-236Д |
Загрузка ...
|
|
| 17 | ХС-18 | Хомутик стяжной |
Загрузка ...
|
|
| 18 | ХСВА-35 | Хомут |
Загрузка ...
|
|
| 19 | 172.00.101-1 | Опора передняя |
Загрузка ...
|
|
| 20 | 172.00.102-1 | Кронштейн левый |
Загрузка ...
|
|
| 21 | 172.00.102-01 | Кронштейн правый |
Загрузка ...
|
|
| 22 | 172.00.105-1 | Кронштейн |
Загрузка ...
|
|
| 23 | 172.00.121 | Рукав |
Загрузка ...
|
|
| 24 | 172.00.122 | Труба |
Загрузка ...
|
|
| 25 | 7.48.202 | Скоба |
Загрузка ...
|
|
| 26 | 14.57.223 | Шайба штампованная |
Загрузка ...
|
|
| 27 | 16-006 | Прокладка |
Загрузка ...
|
|
| 28 | 74.37.437 | Болт |
Загрузка ...
|
|
| 29 | 74.37.437-01 | Болт |
Загрузка ...
|
|
| 30 | 120.00.108-1 | Подкладка |
Загрузка ...
|
|
| 31 | 120.00.108-1-01 | Подкладка |
Загрузка ...
|
|
| 32 | 150.00.103-5 | Опора |
Загрузка ...
|
|
| 33 | 150.00.104-1Б | Опора |
Загрузка ...
|
|
| 34 | 150.00.109 | Прокладка регулировочная |
Загрузка ...
|
|
| 35 | 150.00.109-01 | Прокладка |
Загрузка ...
|
|
| 36 | 150.00.169-2А | Кронштейн опорный |
Загрузка ...
|
|
| 37 | 150.00.182А | Трубка проставочная |
Загрузка ...
|
|
| 38 | 150.00.227 | Шланг |
Загрузка ...
|
|
| 39 | 150.00.230 | Штуцер |
Загрузка ...
|
|
| 40 | 150.00.246 | Болт по ГОСТ 7796-62 |
Загрузка ...
|
|
| 41 | 150.00.257 | Болт |
Загрузка ...
|
|
| 42 | 150.00.271 | Скоба |
Загрузка ...
|
|
| 43 | 150.55.191 | Прижим |
Загрузка ...
|
|
| 44 | 151.00.110 | Кронштейн |
Загрузка ...
|
|
| 45 | 151.64.221 | Угольник конечный |
Загрузка ...
|
|
| 46 | 151.64.283-02 | Трубка |
Загрузка ...
|
|
| 47 | А12.01.003-03 | Болт |
Загрузка ...
|
|
| 48 | БПУс-10 | Болт поворотного угольника |
Загрузка ...
|
|
| 49 | ПЖ-1,6х160 | Проволока |
Загрузка ...
|
|
| 50 | ПЖ-1,6x370 | Проволока |
Загрузка ...
|
|
| 51 | ШПУ-10 | Шайба поворотного угольника |
Загрузка ...
|
|
| 52 | М8х25.7796 | Болт |
Загрузка ...
|
|
| 53 | М10x25.7796 | Болт |
Загрузка ...
|
|
| 54 | М10x40.7796 | Болт |
Загрузка ...
|
|
| 55 | М14х40.7796 | Болт |
Загрузка ...
|
|
| 56 | М8.5915 | Гайка |
Загрузка ...
|
|
| 57 | М10.5915 | Гайка |
Загрузка ...
|
|
| 58 | М14х1,5.5918 | Гайка |
Загрузка ...
|
|
| 59 | 865Г.6402 | Шайба |
Загрузка ...
|
|
| 60 | 1065Г.6402 | Шайба |
Загрузка ...
|
|
| 61 | 12ОТ65Г.6402 | Шайба |
Загрузка ...
|
|
| 62 | 14ОТ65Г.6402 | Шайба |
Загрузка ...
|
|
| 63 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 64 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 65 | 14.04.11371 | Шайба |
Загрузка ...
|
|
| 66 | 3,2x25.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
