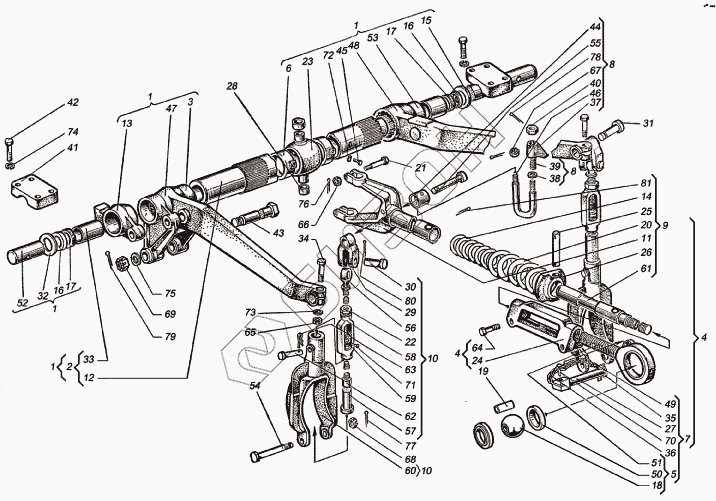

Графический каталог запасных частей к технике: ХТЗ Т-150К (2004). Устройство навесное
/89.gif)
151.56.001-1А
1
1
1
1
2
3
4
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.56.001-1А | 151.56.001-1А | Механизм навески |
Загрузка ...
|
|
| 1 | 151.56.016-3А | Ось верхняя |
Загрузка ...
|
|
| 2 | 151.56.018-2А | Вал |
Загрузка ...
|
|
| 3 | 150.56.015-1 | Рычаг штока в сборе |
Загрузка ...
|
|
| 4 | 150.56.029 | Тяга верхняя |
Загрузка ...
|
|
| 5 | 150.56.030А | Головка |
Загрузка ...
|
|
| 6 | 150.56.032 | Кольцо упорное в сборе |
Загрузка ...
|
|
| 7 | 150.56.034А | Головка с пальцем |
Загрузка ...
|
|
| 8 | 150.56.035-1 | Фиксатор в сборе |
Загрузка ...
|
|
| 9 | 150.56.036А | Вилка |
Загрузка ...
|
|
| 10 | 150.56.039 | Раскос в сборе |
Загрузка ...
|
|
| 11 | 150.56.043-1 | Вилка |
Загрузка ...
|
|
| 12 | 151.56.117-1 | Вал рычагов |
Загрузка ...
|
|
| 13 | 151.56.133А | Рычаг упорный |
Загрузка ...
|
|
| 14 | 151.56.143 | Пружина |
Загрузка ...
|
|
| 15 | 151.56.196 | Шайба |
Загрузка ...
|
|
| 16 | 151М.56.201 | Колпак |
Загрузка ...
|
|
| 17 | 151М.56.202 | Кольцо СП-60-47-8 ГОСТ 6308-71 |
Загрузка ...
|
|
| 18 | 151.56.301 | Шарнир |
Загрузка ...
|
|
| 19 | 151.56.305 | Втулка |
Загрузка ...
|
|
| 20 | 151.56.643 | Пружина |
Загрузка ...
|
|
| 21 | 74.56.456 | Гайка упорная |
Загрузка ...
|
|
| 22 | 74.56.458 | Гайка М36 ГОСТ 2526-62 |
Загрузка ...
|
|
| 23 | 77.60.109 | Траверса верхней тяги |
Загрузка ...
|
|
| 24 | 77.60.144А | Муфта верхней тяги |
Загрузка ...
|
|
| 25 | 77.60.146 | Палец |
Загрузка ...
|
|
| 26 | 77.60.147 | Шайба упорная |
Загрузка ...
|
|
| 27 | 77.60.158 | Палец верхней тяги |
Загрузка ...
|
|
| 28 | 77.60.161 | Втулка малая |
Загрузка ...
|
|
| 29 | 77.60.164-1А | Серьга раскоса |
Загрузка ...
|
|
| 30 | 77.60.165 | Палец серьги раскоса |
Загрузка ...
|
|
| 31 | 77.60.168-1 | Палец рычага малый |
Загрузка ...
|
|
| 32 | 77.60.169 | Шайба |
Загрузка ...
|
|
| 33 | 77.60.170-3 | Втулка |
Загрузка ...
|
|
| 34 | 77.60.174-1 | Болт рычагов |
Загрузка ...
|
|
| 35 | 77.60.195 | Кольцо чеки |
Загрузка ...
|
|
| 36 | 77.60.203-1 | Цепочка |
Загрузка ...
|
|
| 37 | 77.60.627А | Упор поворотный |
Загрузка ...
|
|
| 38 | 77.60.628 | Шайба фиксатора |
Загрузка ...
|
|
| 39 | 77.60.629 | Пружина фиксатора |
Загрузка ...
|
|
| 40 | 77.60.634 | Шайба фиксатора |
Загрузка ...
|
|
| 41 | 150.56.115-2 | Крышка бугеля стойки |
Загрузка ...
|
|
| 42 | 150.56.116-3 | Болт специальный |
Загрузка ...
|
|
| 43 | 150.56.136-1 | Палец рычага штока |
Загрузка ...
|
|
| 44 | 150.56.144 | Втулка фиксатора |
Загрузка ...
|
|
| 45 | 150.56.149 | Винт установочный |
Загрузка ...
|
|
| 46 | 150.56.150-1 | Фиксатор |
Загрузка ...
|
|
| 47 | 150.56.151А | Рычаг подъемный левый |
Загрузка ...
|
|
| 48 | 150.56.152А | Рычаг подъемный правый |
Загрузка ...
|
|
| 49 | 150.56.153 | Чека |
Загрузка ...
|
|
| 50 | 150.56.156-1 | Кольцо |
Загрузка ...
|
|
| 51 | 150.56.158-1А | Готовка верхней тяги |
Загрузка ...
|
|
| 52 | 150.56.161 | Ось верхняя |
Загрузка ...
|
|
| 53 | 150.56.162 | Втулка упорная |
Загрузка ...
|
|
| 54 | 150.56.169-1 | Палец рычагов нижний |
Загрузка ...
|
|
| 55 | 150.56.172 | Палец рычага |
Загрузка ...
|
|
| 56 | 150.56.185 | Винт раскоса верхний |
Загрузка ...
|
|
| 57 | 150.56.186 | Винт раскоса |
Загрузка ...
|
|
| 58 | 150.56.187 | Муфта раскоса |
Загрузка ...
|
|
| 59 | 150.56.188 | Кольцо предохранительное |
Загрузка ...
|
|
| 60 | 150.56.213 | Вилка раскоса |
Загрузка ...
|
|
| 61 | 150.56.347 | Винт |
Загрузка ...
|
|
| 62 | 150.56.402 | Ось |
Загрузка ...
|
|
| 63 | 150.56.403 | Шплинт |
Загрузка ...
|
|
| 64 | М20х55.7796 | Болт |
Загрузка ...
|
|
| 65 | М16.5915 | Гайка |
Загрузка ...
|
|
| 66 | М12х1,25.5918 | Гайка |
Загрузка ...
|
|
| 67 | М16.5919 | Гайка |
Загрузка ...
|
|
| 68 | М20х1,5.5919 | Гайка |
Загрузка ...
|
|
| 69 | М27х2.5919 | Гайка |
Загрузка ...
|
|
| 70 | 6x42.10299 | Заклёпка |
Загрузка ...
|
|
| 71 | 8x46.10299 | Заклёпка |
Загрузка ...
|
|
| 72 | 1465Г.6402 | Шайба |
Загрузка ...
|
|
| 73 | 1665Г.6402 | Шайба |
Загрузка ...
|
|
| 74 | 2465Г.6402 | Шайба |
Загрузка ...
|
|
| 75 | 2765Г.6402 | Шайба |
Загрузка ...
|
|
| 76 | 3,2x25.397 | Шплинт |
Загрузка ...
|
|
| 77 | 4x36.397 | Шплинт |
Загрузка ...
|
|
| 78 | 5x36.397 | Шплинт |
Загрузка ...
|
|
| 79 | 5x50.397 | Шплинт |
Загрузка ...
|
|
| 80 | 6,3x40.397 | Шплинт |
Загрузка ...
|
|
| 81 | 8x50.397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
