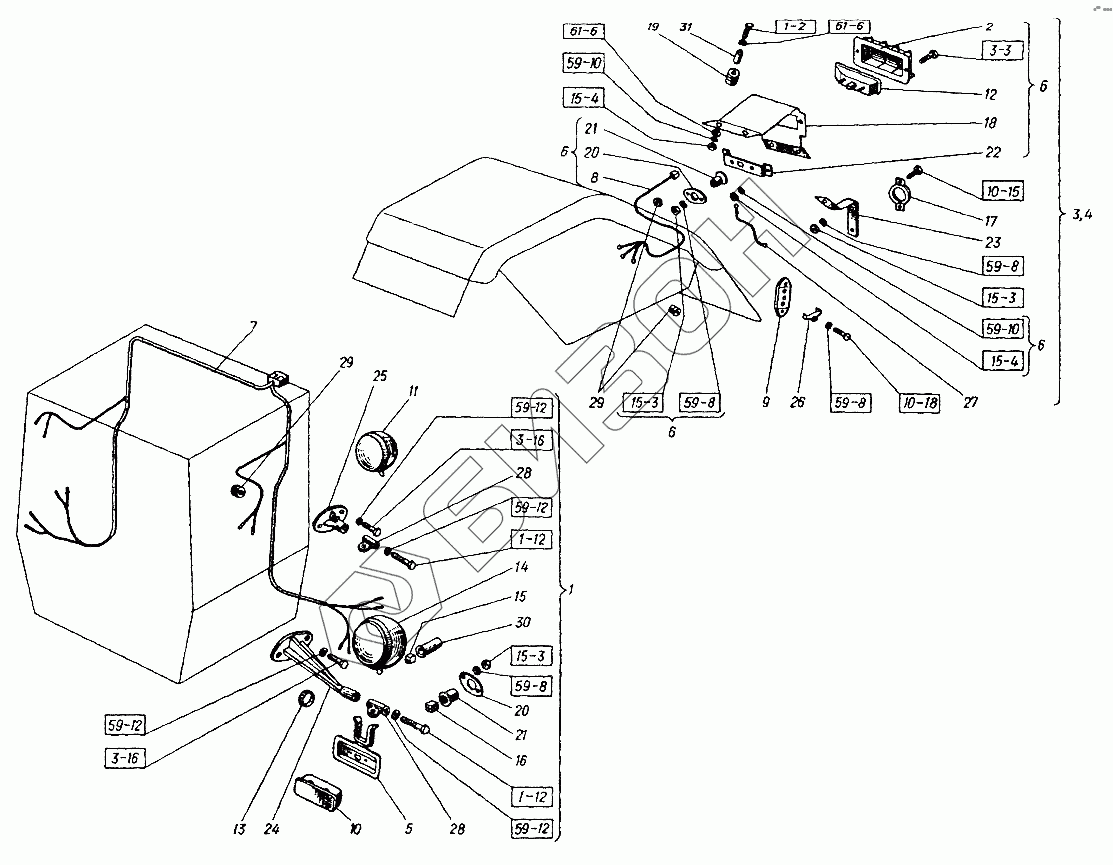

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Фары и фонари
8.04.11371
8.04.11371
8.65Г.6402
8.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
М8.5915
М8.5915
М6.5915
М6.5915
М6.5915
М6х8.17473
М6х12.17473
М8х35.7795
М8х16.7796
М10х60.7795
М10х60.7795
М10x30.7796
М10x30.7796
1
2
3
4
5
6
6
6
6
7
8
9
10
10
10
11
11
11
12
13
14
14
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8.04.11371 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| М6.5915 | М6.5915 | Гайка |
Загрузка ...
|
|
| М6х8.17473 | М6х8.17473 | Винт |
Загрузка ...
|
|
| М6х12.17473 | М6х12.17473 | Винт |
Загрузка ...
|
|
| М8х35.7795 | М8х35.7795 | Болт |
Загрузка ...
|
|
| М8х16.7796 | М8х16.7796 | Болт |
Загрузка ...
|
|
| М10х60.7795 | М10х60.7795 | Болт (d=10, l=60, L0=26, H=6, S=14) |
Загрузка ...
|
|
| М10x30.7796 | М10x30.7796 | Болт |
Загрузка ...
|
|
| 1 | 151К.48.011-1 | Фары и фонари передние |
Загрузка ...
|
|
| 2 | 151М.48.030-1 | Решетка |
Загрузка ...
|
|
| 3 | 151К.48.040 | Фонарь задний правый |
Загрузка ...
|
|
| 4 | 151К.48.040-01 | Фонарь задний левый |
Загрузка ...
|
|
| 5 | 151М.48.041 | Кронштейн |
Загрузка ...
|
|
| 6 | 151К.48.042 | Фонарь задний |
Загрузка ...
|
|
| 7 | 151К.48.085 | Жгут |
Загрузка ...
|
|
| 8 | 151К.48.088 | Жгут |
Загрузка ...
|
|
| 9 | 15.3723000 | Панель |
Загрузка ...
|
|
| 10 | 23.3712010 | Фонарь |
Загрузка ...
|
|
| 10 | 2306.3712010 | Фонарь |
Загрузка ...
|
|
| 10 | 2307.3712010 | Фонарь |
Загрузка ...
|
|
| 11 | 3007.3711010 | Фара |
Загрузка ...
|
|
| 11 | 30.3711010 | Фара |
Загрузка ...
|
|
| 11 | 3006.3711010 | Фара |
Загрузка ...
|
|
| 12 | 33.3716010 | Фонарь задний |
Загрузка ...
|
|
| 13 | 125.48.040 | Лента крепежная в сборе |
Загрузка ...
|
|
| 14 | 312.3711010 | Фара |
Загрузка ...
|
|
| 14 | 3126.3711010 | Фара |
Загрузка ...
|
|
| 14 | 3127.3711010 | Фара |
Загрузка ...
|
|
| 15 | Колодка | Колодка |
Загрузка ...
|
|
| 16 | Колодка | Колодка |
Загрузка ...
|
|
| 17 | ФП310Е-3731000 | Световозвращатель |
Загрузка ...
|
|
| 18 | 151К.48.101 | Кронштейн |
Загрузка ...
|
|
| 19 | 151К.48.103 | Амортизатор |
Загрузка ...
|
|
| 20 | 151К.48.106 | Фланец |
Загрузка ...
|
|
| 21 | 151К.48.107 | Стакан |
Загрузка ...
|
|
| 22 | 151М.48.122-1 | Кронштейн |
Загрузка ...
|
|
| 23 | 151М.48.124 | Кронштейн |
Загрузка ...
|
|
| 24 | 151.48.126 | Кронштейн |
Загрузка ...
|
|
| 25 | 151К.48.127 | Кронштейн |
Загрузка ...
|
|
| 26 | 151.48.127 | Накладка |
Загрузка ...
|
|
| 27 | 151К.48.483 | Провод |
Загрузка ...
|
|
| 28 | 54.48.431-1 | Чашка |
Загрузка ...
|
|
| 29 | 150.48.250-06 | Втулка |
Загрузка ...
|
|
| 30 | 150.48.289 | Чехол защитный |
Загрузка ...
|
|
| 31 | 150.95.535 | Втулка амортизатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
