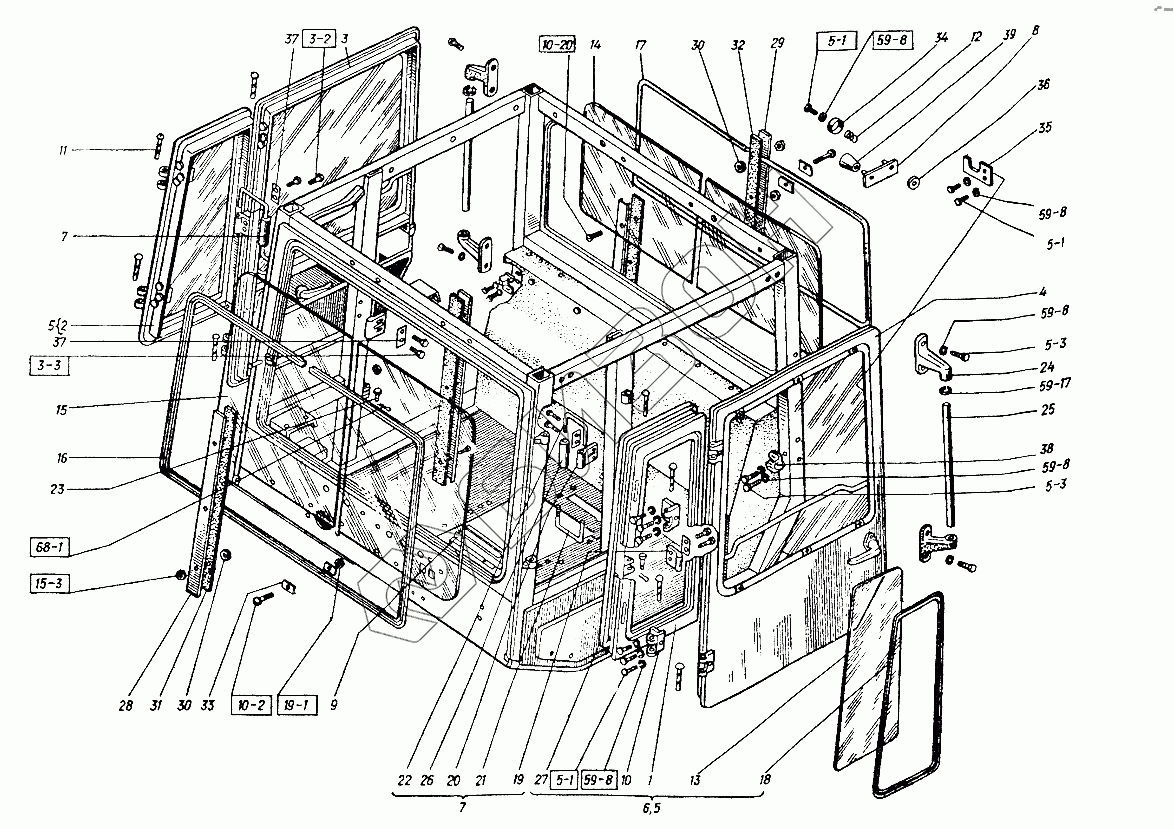

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Кабина
1,6x12.397
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
14.65Г.6402
М6.5915
М3.5927
М6х25.17473
М3х30.17473
М8х16.7796
М8х12.7796
М6х16.7798
М6х16.7798
М6х12.7798
М6х12.7798
М6х12.7798
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1,6x12.397 | 1,6x12.397 | Шплинт |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 14.65Г.6402 | 14.65Г.6402 | Шайба |
Загрузка ...
|
|
| М6.5915 | М6.5915 | Гайка |
Загрузка ...
|
|
| М3.5927 | М3.5927 | Гайка (d=3, H=2,4, S=5,5) |
Загрузка ...
|
|
| М6х25.17473 | М6х25.17473 | Винт (d=6, l=25, L0=18, H=4,2, D=10) |
Загрузка ...
|
|
| М3х30.17473 | М3х30.17473 | Винт (d=3, l=30, L0=12, H=2,1, D=5,5) |
Загрузка ...
|
|
| М8х16.7796 | М8х16.7796 | Болт |
Загрузка ...
|
|
| М8х12.7796 | М8х12.7796 | Болт |
Загрузка ...
|
|
| М6х16.7798 | М6х16.7798 | Болт |
Загрузка ...
|
|
| М6х12.7798 | М6х12.7798 | Болт |
Загрузка ...
|
|
| 1 | 150М.45.013 | Рамка левая |
Загрузка ...
|
|
| 2 | 150М.45.028 | Рамка правая |
Загрузка ...
|
|
| 3 | 150М.45.043-1 | Дверь правая |
Загрузка ...
|
|
| 4 | 150М.45.044-1 | Дверь левая |
Загрузка ...
|
|
| 5 | 150М.45.053 | Рамка правая |
Загрузка ...
|
|
| 6 | 150М.45.054 | Рамка левая |
Загрузка ...
|
|
| 7 | 150М.45.057-1 | Ограничитель |
Загрузка ...
|
|
| 8 | 150М.45.094 | Защелка |
Загрузка ...
|
|
| 9 | 151К.45.117 | Панель |
Загрузка ...
|
|
| 10 | 151К.45.208 | Петля |
Загрузка ...
|
|
| 11 | 151К.45.484 | Ось |
Загрузка ...
|
|
| 12 | 8.20.002 | Пружина |
Загрузка ...
|
|
| 13 | 150М.45.138 | Стекло |
Загрузка ...
|
|
| 14 | 150М.45.139 | Стекло |
Загрузка ...
|
|
| 15 | 150М.45.140 | Стекло |
Загрузка ...
|
|
| 16 | 150.45.144-1-07 | Окантовка |
Загрузка ...
|
|
| 17 | 150.45.144-1-08 | Окантовка |
Загрузка ...
|
|
| 18 | 150.45.144-1-15 | Окантовка |
Загрузка ...
|
|
| 19 | 150М.45.149-1 | Кронштейн |
Загрузка ...
|
|
| 20 | 150М.45.150-1 | Кронштейн |
Загрузка ...
|
|
| 21 | 150М.45.152-1 | Тяга |
Загрузка ...
|
|
| 22 | 150М.45.152-1-01 | Тяга |
Загрузка ...
|
|
| 23 | 150М.45.215 | Ось |
Загрузка ...
|
|
| 24 | 150М.45.218 | Кронштейн |
Загрузка ...
|
|
| 25 | 150М.45.220-1 | Труба |
Загрузка ...
|
|
| 26 | 150М.45.263-1 | Ручка |
Загрузка ...
|
|
| 27 | 150М.45.269-02 | Уплотнитель |
Загрузка ...
|
|
| 28 | 150М.45.315-1 | Планка |
Загрузка ...
|
|
| 29 | 150М.45.315-1-01 | Планка |
Загрузка ...
|
|
| 30 | 150М.45.333 | Втулка |
Загрузка ...
|
|
| 31 | 150М.45.334-1 | Подушка |
Загрузка ...
|
|
| 32 | 150М.45.334-1-01 | Подушка |
Загрузка ...
|
|
| 33 | 150М.45.364 | Скоба |
Загрузка ...
|
|
| 34 | 150М.45.376 | Колпачок |
Загрузка ...
|
|
| 35 | 150М.45.377 | Зацеп |
Загрузка ...
|
|
| 36 | 150М.45.380 | Накладка |
Загрузка ...
|
|
| 37 | 150М.45.388 | Шайба |
Загрузка ...
|
|
| 38 | 150М.45.405 | Упор |
Загрузка ...
|
|
| 39 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
