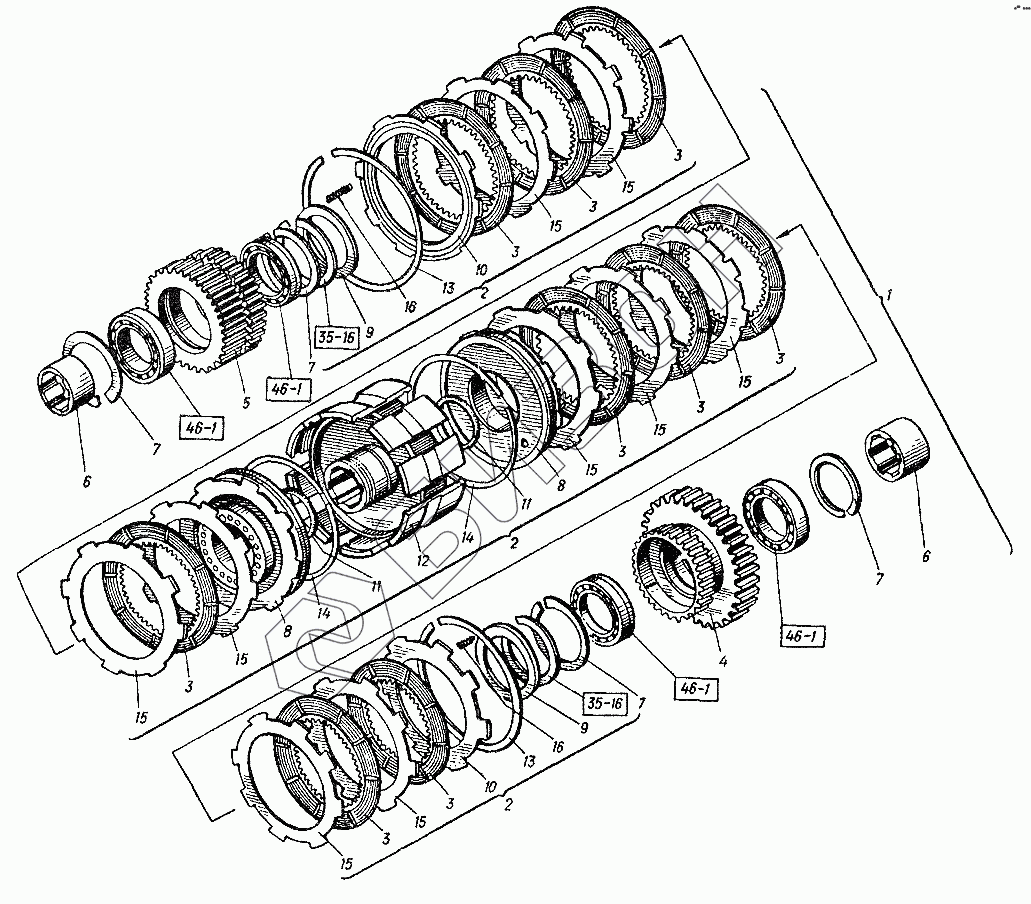

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Коробка передач. Муфта передняя
50115.2893
50115.2893
50115.2893
50115.2893
2В90.13940
2В90.13940
1
2
2
2
3
3
3
3
3
3
3
3
3
4
5
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
15
15
15
15
15
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50115.2893 | 50115.2893 | Подшипник |
Загрузка ...
|
|
| 2В90.13940 | 2В90.13940 | Кольцо (d=84,5, b=8,5, S=3) |
Загрузка ...
|
|
| 1 | 151.37.011-1 | Муфта |
Загрузка ...
|
|
| 2 | 150.37.016 | Муфта в сборе |
Загрузка ...
|
|
| 3 | 150.37.074 | Диск в сборе |
Загрузка ...
|
|
| 4 | 151.37.109-1 | Шестерня |
Загрузка ...
|
|
| 5 | 151.37.110-4 | Шестерня |
Загрузка ...
|
|
| 6 | 151.37.119 | Втулка |
Загрузка ...
|
|
| 7 | 151.37.133 | Шайба замковая |
Загрузка ...
|
|
| 8 | 150.37.127-1Б | Поршень |
Загрузка ...
|
|
| 9 | 150.37.129А | Втулка нажимная |
Загрузка ...
|
|
| 10 | 150.37.136А | Диск упорный |
Загрузка ...
|
|
| 11 | 150.37.138-1 | Кольцо уплотнительное поршня |
Загрузка ...
|
|
| 12 | 150.37.140-1 | Барабан фрикциона |
Загрузка ...
|
|
| 13 | 150.37.221Б | Кольцо |
Загрузка ...
|
|
| 14 | 150.37.534 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 150.37.602 | Диск |
Загрузка ...
|
|
| 16 | А41-24 | Пружина фиксатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
