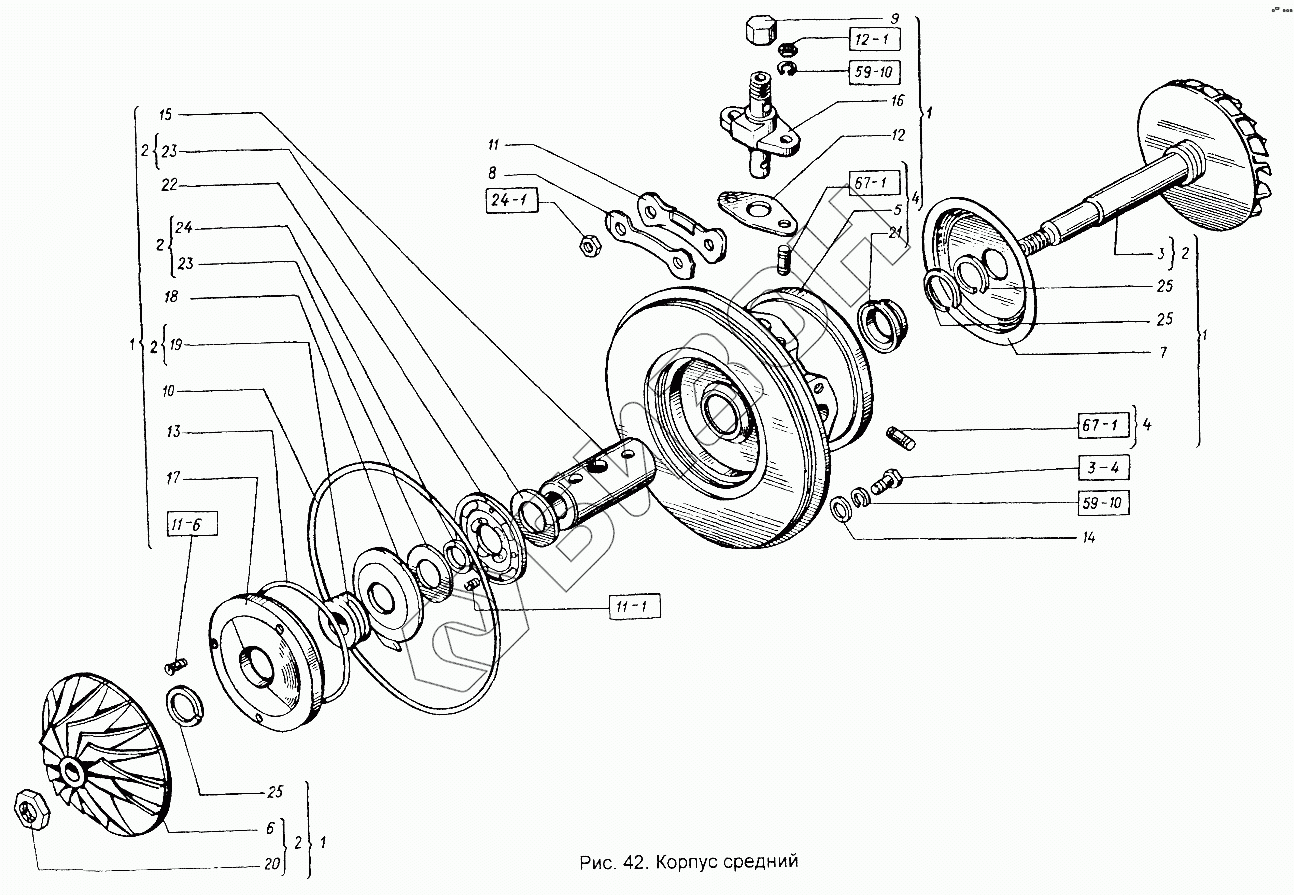

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Корпус средний
М8х16.22038
М8х16.22038
8.65Г.6402
8.65Г.6402
М8.2524
М10.15521
М5х16.17475
М3х16.17475
М8х20.7796
1
1
1
1
2
2
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М8х16.22038 | М8х16.22038 | Шпилька (d=8, l=16, l0=12, l1=16) |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| М8.2524 | М8.2524 | Гайка (d=8, H=6,5, S=12) |
Загрузка ...
|
|
| М10.15521 | М10.15521 | Гайка (d=10, H=8, S=14) |
Загрузка ...
|
|
| М5х16.17475 | М5х16.17475 | Винт (d=5, l=16, L0=16, H=2,5, D=9,2) |
Загрузка ...
|
|
| М3х16.17475 | М3х16.17475 | Винт (d=3, l=16, L0=16, H=1,5, D=5,6) |
Загрузка ...
|
|
| М8х20.7796 | М8х20.7796 | Болт |
Загрузка ...
|
|
| 1 | 213.30003.00.01 | Корпус средний |
Загрузка ...
|
|
| 2 | 213.30004.00-01 | Ротор |
Загрузка ...
|
|
| 3 | 213.30005.00-01 | Вал |
Загрузка ...
|
|
| 4 | 213.30009.10 | Корпус средний |
Загрузка ...
|
|
| 5 | 213.30101.00 | Корпус средний |
Загрузка ...
|
|
| 6 | 111.30104.30-01 | Колесо |
Загрузка ...
|
|
| 7 | 213.30149.00 | Экран-проставка |
Загрузка ...
|
|
| 8 | 111.30107.00 | Шайба замковая |
Загрузка ...
|
|
| 9 | 111.30118.00 | Гайка накидная |
Загрузка ...
|
|
| 10 | 111.30119.00 | Кольцо |
Загрузка ...
|
|
| 11 | 111.30128.10 | Планка |
Загрузка ...
|
|
| 12 | 111.30131.00 | Прокладка |
Загрузка ...
|
|
| 13 | 111.30133.10 | Кольцо |
Загрузка ...
|
|
| 14 | 111.30140.20 | Шайба |
Загрузка ...
|
|
| 15 | 131.30105.00 | Подшипник |
Загрузка ...
|
|
| 16 | 131.30106.00 | Фиксатор |
Загрузка ...
|
|
| 17 | 131.30113.00 | Диск |
Загрузка ...
|
|
| 18 | 131.30114.00 | Щиток |
Загрузка ...
|
|
| 19 | 131.30117.00 | Маслоотражатель |
Загрузка ...
|
|
| 20 | 131.30124.00 | Гайка |
Загрузка ...
|
|
| 21 | 131.30160.00 | Втулка |
Загрузка ...
|
|
| 22 | 131.30165.10 | Подшипник |
Загрузка ...
|
|
| 23 | 131.30166.00 | Кольцо |
Загрузка ...
|
|
| 24 | 131.30167.00 | Кольцо |
Загрузка ...
|
|
| 25 | 706.30123.01 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
