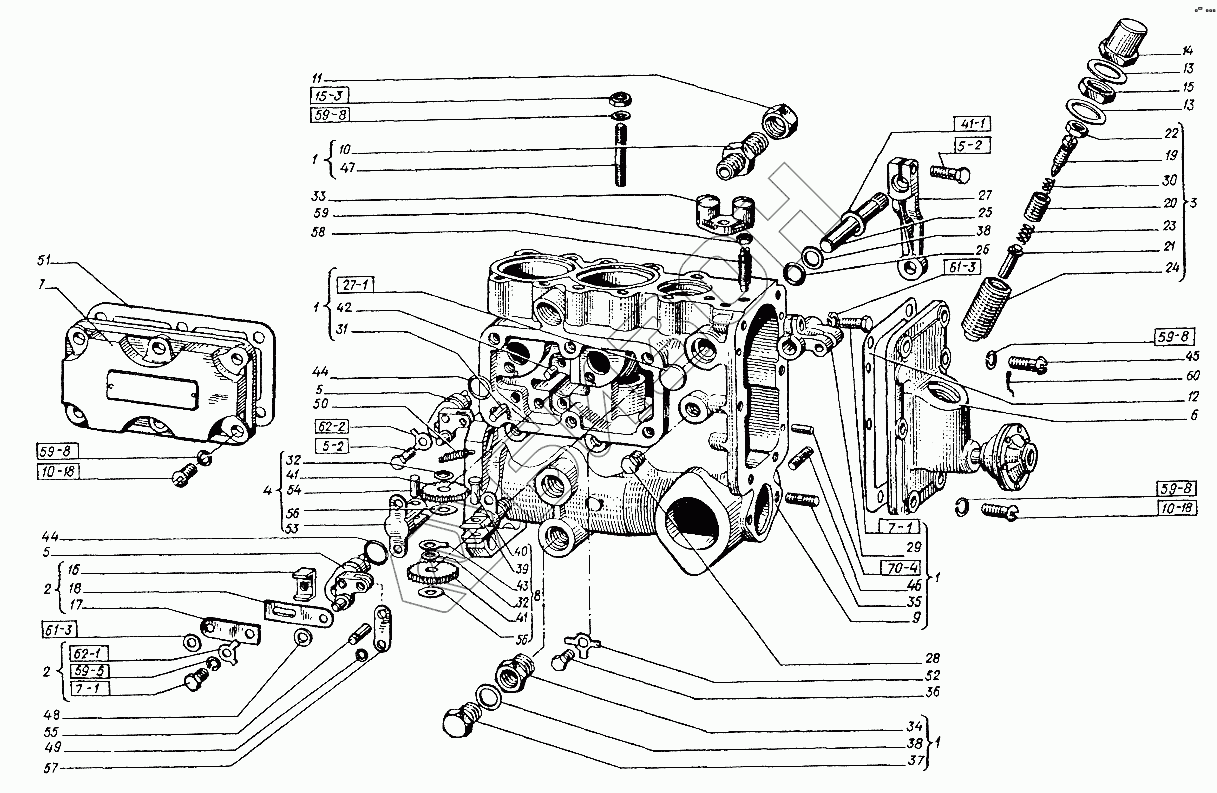

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Корпус топливного насоса
2.5x10.3128
6.01.13463
6.65Г.6402
6.65Г.6402
6.65Г.6402
6.65Г.6402
5.01.13463
5.04.11371
5.04.11371
5.65Г.6402
1.2-9x22-1.8752
14.3111
М6.5915
М6х8.17473
М6х8.17473
М6х14.7798
М6х14.7798
М5х12.7805
М5х12.7805
1
1
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
39
40
41
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2.5x10.3128 | 2.5x10.3128 | Штифт (d=5, L=10) |
Загрузка ...
|
|
| 6.01.13463 | 6.01.13463 | Шайба (d=6,4, d1=10, S=0,8) |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 5.01.13463 | 5.01.13463 | Шайба (d=5,3, d1=8, S=0,5) |
Загрузка ...
|
|
| 5.04.11371 | 5.04.11371 | Шайба |
Загрузка ...
|
|
| 5.65Г.6402 | 5.65Г.6402 | Шайба |
Загрузка ...
|
|
| 1.2-9x22-1.8752 | 1.2-9x22-1.8752 | Манжета (d=9, D=22, h=7) |
Загрузка ...
|
|
| 14.3111 | 14.3111 | Заглушка (D=14, R=17, S=1,4) |
Загрузка ...
|
|
| М6.5915 | М6.5915 | Гайка |
Загрузка ...
|
|
| М6х8.17473 | М6х8.17473 | Винт |
Загрузка ...
|
|
| М6х14.7798 | М6х14.7798 | Болт |
Загрузка ...
|
|
| М5х12.7805 | М5х12.7805 | Болт (d=5, l=12, L0=12, H=3,5, S=8) |
Загрузка ...
|
|
| 1 | 582.1111020 | Корпус насоса |
Загрузка ...
|
|
| 2 | 22.1110030-10 | Тяга |
Загрузка ...
|
|
| 3 | 22.1110170-07 | Корректор |
Загрузка ...
|
|
| 4 | 22.1111240 | Кронштейн |
Загрузка ...
|
|
| 5 | 22.1111280-10 | Втулка |
Загрузка ...
|
|
| 6 | 51.1110020-10 | Ограничитель дымления |
Загрузка ...
|
|
| 7 | 58.1111100-07 | Крышка |
Загрузка ...
|
|
| 8 | 58.1111240 | Кронштейн |
Загрузка ...
|
|
| 9 | 582.1111025 | Корпус насоса |
Загрузка ...
|
|
| 10 | 582.1111246 | Штуцер |
Загрузка ...
|
|
| 11 | 21.1106012 | Болт |
Загрузка ...
|
|
| 12 | 21.1110016 | Прокладка |
Загрузка ...
|
|
| 13 | 21.1110021 | Прокладка |
Загрузка ...
|
|
| 14 | 21.1110022 | Колпачок корректора |
Загрузка ...
|
|
| 15 | 21.1110023 | Контргайка корректора |
Загрузка ...
|
|
| 16 | 21.1110033 | Скоба |
Загрузка ...
|
|
| 17 | 21.1110036 | Тяга |
Загрузка ...
|
|
| 18 | 21.1110040 | Тяга |
Загрузка ...
|
|
| 19 | 21.1110171 | Ограничитель |
Загрузка ...
|
|
| 20 | 21.1110172-01 | Винт регулировочный |
Загрузка ...
|
|
| 21 | 21.1110174-01 | Шток |
Загрузка ...
|
|
| 22 | 21.1110175 | Контргайка регулировочного винта |
Загрузка ...
|
|
| 23 | 21.1110176 | Пружина корректора |
Загрузка ...
|
|
| 24 | 21.1110178-01 | Корпус корректора |
Загрузка ...
|
|
| 25 | 21.1110181 | Ось рычага управления |
Загрузка ...
|
|
| 26 | 21.1110183 | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | 21.1110184 | Рычаг управления |
Загрузка ...
|
|
| 28 | 21.1110188 | Пробка |
Загрузка ...
|
|
| 29 | 21.1110192 | Втулка рычажная |
Загрузка ...
|
|
| 30 | 21.1110201 | Пружина |
Загрузка ...
|
|
| 31 | 21.1110213-01 | Штифт |
Загрузка ...
|
|
| 32 | 21.1110328 | Шайба груза |
Загрузка ...
|
|
| 33 | 21.1110363 | Колпачок |
Загрузка ...
|
|
| 34 | 21.1111026 | Втулка резьбовая |
Загрузка ...
|
|
| 35 | 21.1111027 | Шпилька |
Загрузка ...
|
|
| 36 | 21.1111127-07 | Винт установочный толкатели |
Загрузка ...
|
|
| 37 | 21.1111207-01 | Пробка |
Загрузка ...
|
|
| 38 | 21.1111211-02 | Прокладка |
Загрузка ...
|
|
| 39 | 21.1111241-05 | Кронштейн |
Загрузка ...
|
|
| 40 | 21.1111242-06 | Ось |
Загрузка ...
|
|
| 41 | 21.1111244А | Шестерня промежуточная |
Загрузка ...
|
|
| 42 | 21.1111245 | Штифт |
Загрузка ...
|
|
| 43 | 21.1111247 | Шайба стопорная |
Загрузка ...
|
|
| 44 | 21.1111282 | Кольцо уплотнительное |
Загрузка ...
|
|
| 45 | 21.1111349 | Винт |
Загрузка ...
|
|
| 46 | 21.1111355 | Шпилька |
Загрузка ...
|
|
| 47 | 21.1111356 | Шпилька |
Загрузка ...
|
|
| 48 | 22.1110032 | Шайба |
Загрузка ...
|
|
| 49 | 22.1110038 | Замок |
Загрузка ...
|
|
| 50 | 22.1110211 | Пружина запуска |
Загрузка ...
|
|
| 51 | 22.1111106 | Прокладка |
Загрузка ...
|
|
| 52 | 22.1111126-06 | Шайба |
Загрузка ...
|
|
| 53 | 22.1111241 | Кронштейн |
Загрузка ...
|
|
| 54 | 22.1111242 | Ось |
Загрузка ...
|
|
| 55 | 58.1110212 | Ось |
Загрузка ...
|
|
| 56 | 58.1111243 | Шайба |
Загрузка ...
|
|
| 57 | 581.1110020 | Тяга |
Загрузка ...
|
|
| 58 | 581.1110361 | Винт |
Загрузка ...
|
|
| 59 | 7118016 | Гайка |
Загрузка ...
|
|
| 60 | КС-0,8х980 | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
