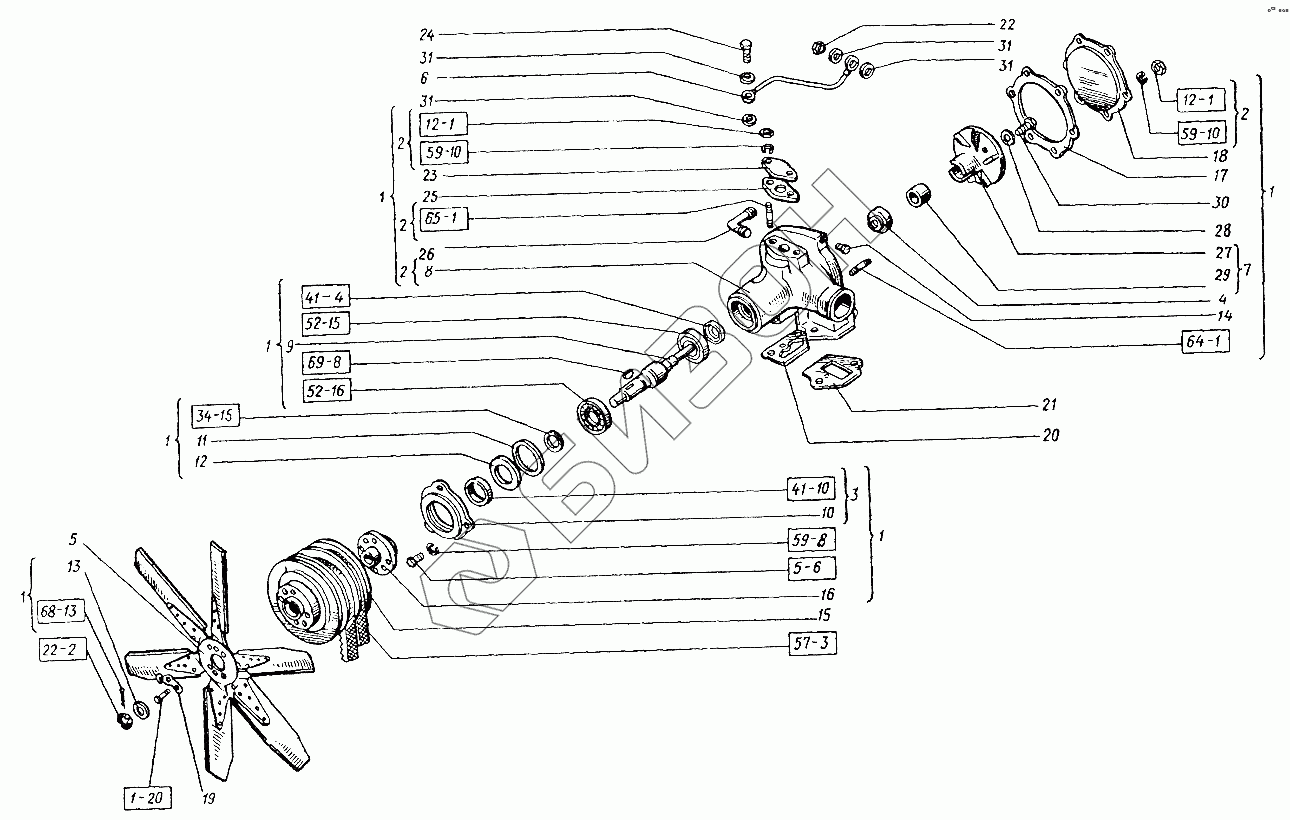

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Насос водяной
11-16x11-1450.5813
М12х1,25x55.7795
М6х25.7798
М8.2524
М8.2524
024-030-36-2-2.9833
1.1-20x40-1.8752
1.1-45x60-1.8752
305А.8338
306.8338
6.65Г.6402
8.65Г.6402
8.65Г.6402
М8х16.22032
М8х20.22034
4x28.397
6x9.24071
1
1
1
1
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 11-16x11-1450.5813 | 11-16x11-1450.5813 | Ремень (d=19, D=16, B=11) |
Загрузка ...
|
|
| М12х1,25x55.7795 | М12х1,25x55.7795 | Болт (d=12, l=55, L0=30, H=7, S=17) |
Загрузка ...
|
|
| М6х25.7798 | М6х25.7798 | Болт |
Загрузка ...
|
|
| М8.2524 | М8.2524 | Гайка (d=8, H=6,5, S=12) |
Загрузка ...
|
|
| 024-030-36-2-2.9833 | 024-030-36-2-2.9833 | Кольцо (D=23,5, d=3,6) |
Загрузка ...
|
|
| 1.1-20x40-1.8752 | 1.1-20x40-1.8752 | Манжета (d=20, D=40, h=10) |
Загрузка ...
|
|
| 1.1-45x60-1.8752 | 1.1-45x60-1.8752 | Манжета (d=45, D=60, h=10) |
Загрузка ...
|
|
| 305А.8338 | 305А.8338 | Подшипник (d=25, D=62, L=17) |
Загрузка ...
|
|
| 306.8338 | 306.8338 | Подшипник |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| М8х16.22032 | М8х16.22032 | Шпилька (d=8, l=16, l0=12, l1=8) |
Загрузка ...
|
|
| М8х20.22034 | М8х20.22034 | Шпилька (d=8, l=20, l0=16, l1=10) |
Загрузка ...
|
|
| 4x28.397 | 4x28.397 | Шплинт (d=3,6, D=7,1, L=28) |
Загрузка ...
|
|
| 6x9.24071 | 6x9.24071 | Штифт (b=6, h=9, d=22) |
Загрузка ...
|
|
| 1 | 62-13002.00 | Насос водяной |
Загрузка ...
|
|
| 2 | 62-13023.00 | Корпус |
Загрузка ...
|
|
| 3 | 62-13026.00 | Крышка |
Загрузка ...
|
|
| 4 | 01-13С9 | Сальник |
Загрузка ...
|
|
| 5 | 60-13010.11 | Вентилятор |
Загрузка ...
|
|
| 6 | 60-13024.01 | Трубка |
Загрузка ...
|
|
| 7 | 72-13003.00 | Крыльчатка |
Загрузка ...
|
|
| 8 | 62-13101.00 | Корпус |
Загрузка ...
|
|
| 9 | 62-13105.00 | Валик |
Загрузка ...
|
|
| 10 | 62-13177.00 | Крышка |
Загрузка ...
|
|
| 11 | 62-13178.00 | Прокладка |
Загрузка ...
|
|
| 12 | 62-13185.00 | Шайба |
Загрузка ...
|
|
| 13 | 14-1362 | Шайба |
Загрузка ...
|
|
| 14 | 60-01207.00 | Заглушка |
Загрузка ...
|
|
| 15 | 60-13102.40 | Шкив вентилятора |
Загрузка ...
|
|
| 16 | 60-13110.01 | Ступица |
Загрузка ...
|
|
| 17 | 60-13130.01 | Прокладка |
Загрузка ...
|
|
| 18 | 60-13147.20 | Крышка водяного насоса |
Загрузка ...
|
|
| 19 | 60-13157.00 | Шайба стопорная |
Загрузка ...
|
|
| 20 | 60-13164.00 | Прокладка водяного насоса правая |
Загрузка ...
|
|
| 21 | 60-13167.00 | Прокладка водяного насоса левая |
Загрузка ...
|
|
| 22 | 60-13169.00 | Гайка колпачковая |
Загрузка ...
|
|
| 23 | 60-13171.00 | Фланец |
Загрузка ...
|
|
| 24 | 60-15190.00 | Болт зажимной |
Загрузка ...
|
|
| 25 | 60-23110.00 | Прокладка |
Загрузка ...
|
|
| 26 | 60-29134.00 | Угольник конечный |
Загрузка ...
|
|
| 27 | 72-13104.00 | Крыльчатка |
Загрузка ...
|
|
| 28 | 72-13173.00 | Шайба |
Загрузка ...
|
|
| 29 | 72-13174.00 | Втулка |
Загрузка ...
|
|
| 30 | 72-13175.00 | Болт |
Загрузка ...
|
|
| 31 | СМД7-1591А | Прокладка поворотного угольника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
