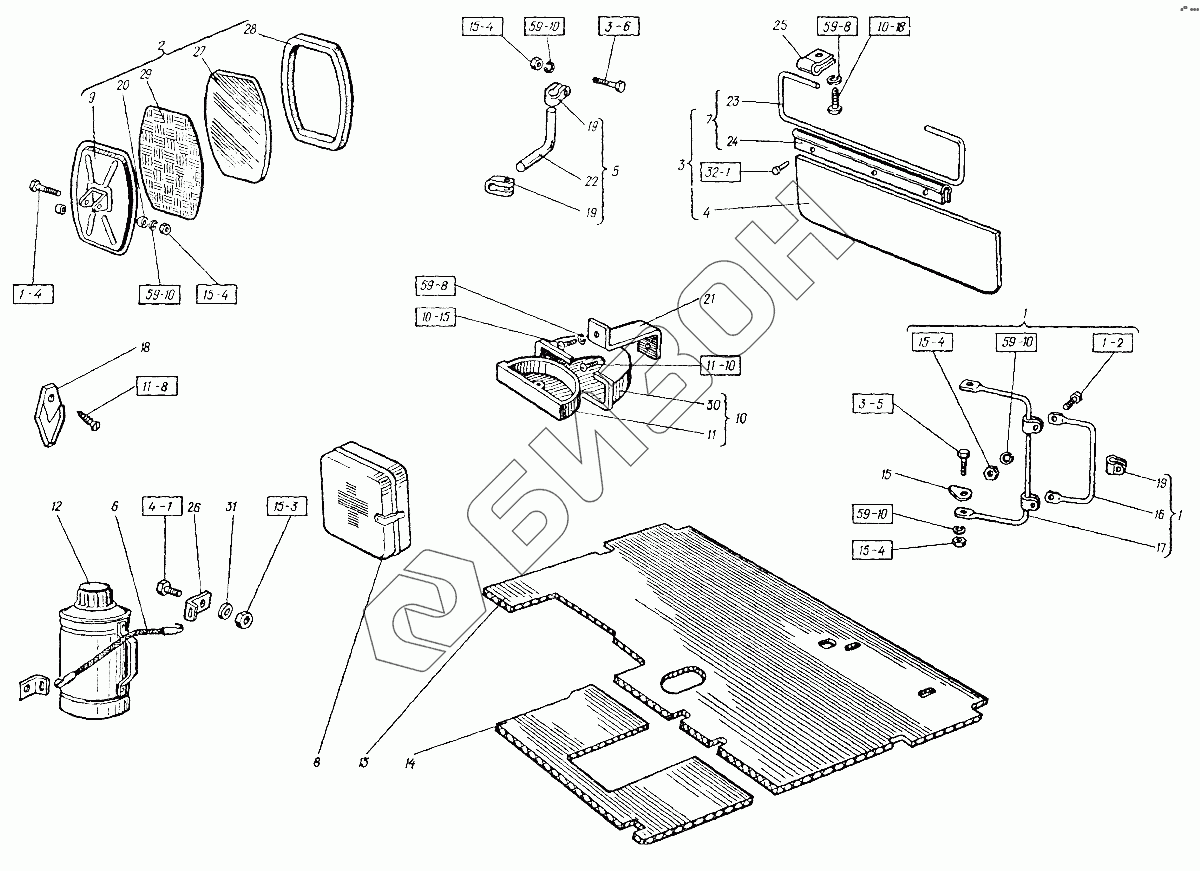

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Оборудование кабины
М6х8.17473
3М6х16.7796
М8х25.7796
М8х30.7796
М8х35.7795
М8х55.7795
М6х12.17475
М6х12.17473
М6х18.17475
М6.5915
М8.5915
М8.5915
М8.5915
М8.5915
2-4x8.12642
151К.69.001
6.65Г.6402
6.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М6х8.17473 | М6х8.17473 | Винт |
Загрузка ...
|
|
| 3М6х16.7796 | 3М6х16.7796 | Болт (d=6, l=16, L0=16, H=4,2, S=10) |
Загрузка ...
|
|
| М8х25.7796 | М8х25.7796 | Болт |
Загрузка ...
|
|
| М8х30.7796 | М8х30.7796 | Болт |
Загрузка ...
|
|
| М8х35.7795 | М8х35.7795 | Болт |
Загрузка ...
|
|
| М8х55.7795 | М8х55.7795 | Болт |
Загрузка ...
|
|
| М6х12.17475 | М6х12.17475 | Винт |
Загрузка ...
|
|
| М6х12.17473 | М6х12.17473 | Винт |
Загрузка ...
|
|
| М6х18.17475 | М6х18.17475 | Винт (d=6, l=18, L0=18, H=3, D=11) |
Загрузка ...
|
|
| М6.5915 | М6.5915 | Гайка |
Загрузка ...
|
|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| 2-4x8.12642 | 2-4x8.12642 | Заклёпка |
Загрузка ...
|
|
| 151К.69.001 | 151К.69.001 | Оборудование кабины |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 1 | 151К.69.011 | Держатель |
Загрузка ...
|
|
| 2 | 151.69.012 | Зеркало наружное |
Загрузка ...
|
|
| 3 | 151К.69.042 | Козырек |
Загрузка ...
|
|
| 4 | 151К.69.044 | Козырек |
Загрузка ...
|
|
| 5 | 150.69.013 | Держатель |
Загрузка ...
|
|
| 6 | 150.69.017 | Шнур резиновый |
Загрузка ...
|
|
| 7 | 150.69.045 | Обойма козырька с осью |
Загрузка ...
|
|
| 8 | 411-00-00-00 | Футляр аптечки |
Загрузка ...
|
|
| 9 | 452Д-820122 | Корпус |
Загрузка ...
|
|
| 10 | А30.08.030 | Пепельница |
Загрузка ...
|
|
| 11 | А30.08.035 | Коробка |
Загрузка ...
|
|
| 12 | Т-3 | Термос ТУ 11.2.945.000 |
Загрузка ...
|
|
| 13 | 151К.69.101 | Коврик |
Загрузка ...
|
|
| 14 | 151К.69.102 | Коврик |
Загрузка ...
|
|
| 15 | 151К.69.109 | Шайба |
Загрузка ...
|
|
| 16 | 151К.69.123 | Держатель |
Загрузка ...
|
|
| 17 | 151М.69.133 | Держатель |
Загрузка ...
|
|
| 18 | 151К.69.173-1 | Крючок |
Загрузка ...
|
|
| 19 | 151.69.190 | Кронштейн |
Загрузка ...
|
|
| 20 | 151.69.191 | Втулка |
Загрузка ...
|
|
| 21 | 151.69.124 | Кронштейн зеркала заднего вида |
Загрузка ...
|
|
| 22 | 151.69.169 | Держатель |
Загрузка ...
|
|
| 23 | 151.69.172 | Ось |
Загрузка ...
|
|
| 24 | 150.69.173 | Обойма козырька |
Загрузка ...
|
|
| 25 | 74.45.441-1 | Планка |
Загрузка ...
|
|
| 26 | 150.49.144 | Ушко тренчика |
Загрузка ...
|
|
| 27 | 452Д-8201017 | Зеркало наружное |
Загрузка ...
|
|
| 28 | 452Д-8201019 | Ободок наружного зеркала |
Загрузка ...
|
|
| 29 | 452Д-8201057 | Прокладка наружного зеркала |
Загрузка ...
|
|
| 30 | А30.08.031 | Гнездо |
Загрузка ...
|
|
| 31 | ШШс-7х18х1,4 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
