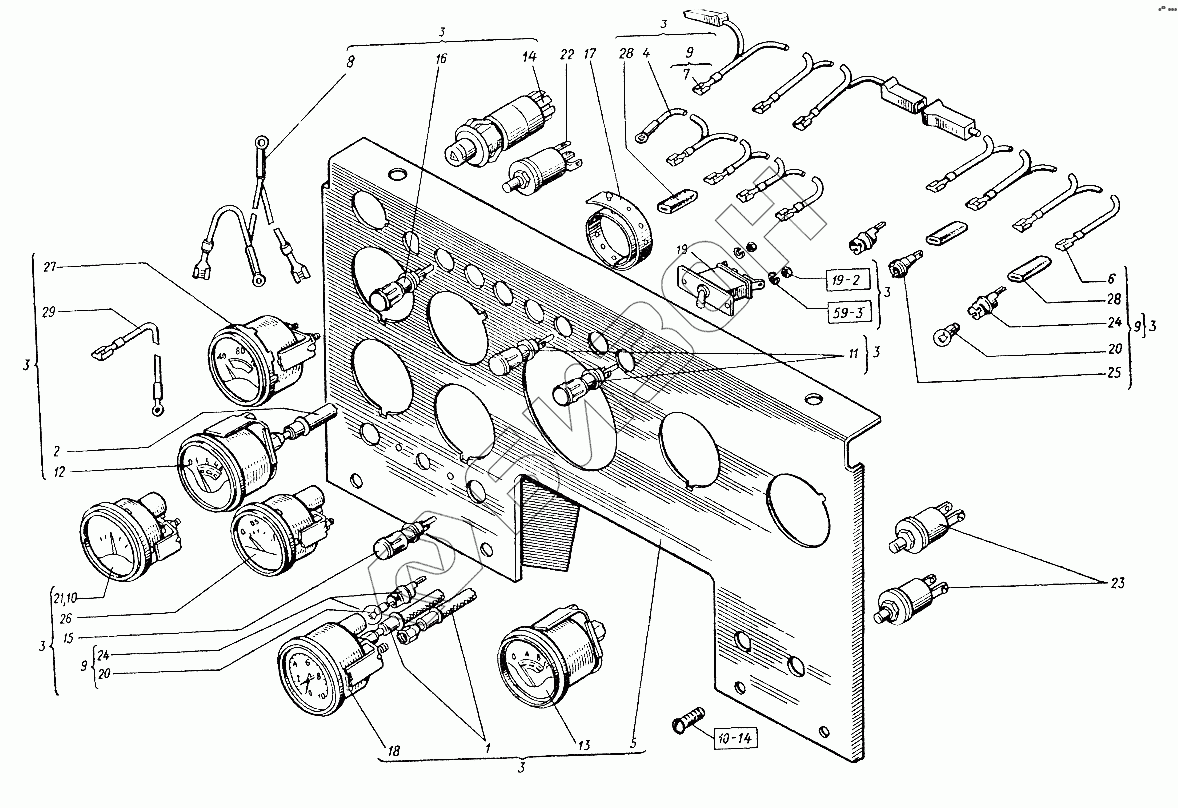

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Панель с приборами
4.65Г.6402
М4.5927
М6х10.17473
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
9
9
9
9
10
10
10
11
12
12
12
13
13
13
14
15
16
17
18
18
19
19
19
20
20
21
22
23
24
24
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4.65Г.6402 | 4.65Г.6402 | Шайба |
Загрузка ...
|
|
| М4.5927 | М4.5927 | Гайка |
Загрузка ...
|
|
| М6х10.17473 | М6х10.17473 | Винт |
Загрузка ...
|
|
| 1 | 151К.48.021 | Трубка манометра |
Загрузка ...
|
|
| 2 | 151К.48.023 | Трубка манометра |
Загрузка ...
|
|
| 3 | 151К.48.025-1 | Панель с приборами |
Загрузка ...
|
|
| 3 | 151К.48.025-1-03 | Панель с приборами |
Загрузка ...
|
|
| 4 | 151К.48.032-1 | Перемычка |
Загрузка ...
|
|
| 5 | 151К.48.036 | Панель приборов |
Загрузка ...
|
|
| 6 | 151К.48.061 | Перемычка |
Загрузка ...
|
|
| 7 | 151К.48.063 | Перемычка |
Загрузка ...
|
|
| 8 | 151К.48.067 | Перемычка |
Загрузка ...
|
|
| 9 | 151К.48.072-01 | Патроны ламп |
Загрузка ...
|
|
| 9 | 151К.48.072 | Патроны ламп |
Загрузка ...
|
|
| 10 | 11.3812010 | Указатель напряжения |
Загрузка ...
|
|
| 10 | 1106.3812010 | Указатель напряжения |
Загрузка ...
|
|
| 10 | 1107.3812010 | Указатель напряжения |
Загрузка ...
|
|
| 11 | 12.3803010-0Э | Фонарь |
Загрузка ...
|
|
| 12 | 1606.3830010 | Указатель давления масла |
Загрузка ...
|
|
| 12 | 16.3830010 | Указатель давления масла |
Загрузка ...
|
|
| 12 | 1607.3830010 | Указатель давления масла |
Загрузка ...
|
|
| 13 | 1807.3830010 | Указатель давления масла |
Загрузка ...
|
|
| 13 | 18.3830010 | Указатель давления масла |
Загрузка ...
|
|
| 13 | 1806.3830010 | Указатель давления масла |
Загрузка ...
|
|
| 14 | 24.3710000 | Выключатель |
Загрузка ...
|
|
| 15 | 121.3803010 | Фонарь контрольной лампы |
Загрузка ...
|
|
| 16 | 122.3803010 | Фонарь контрольной лампы |
Загрузка ...
|
|
| 17 | 125.48.040 | Лента крепежная в сборе |
Загрузка ...
|
|
| 18 | 1109.3830010 | Манометр |
Загрузка ...
|
|
| 18 | 1102.3830010 | Манометр |
Загрузка ...
|
|
| 19 | 5106.3709.010 | Переключатель |
Загрузка ...
|
|
| 19 | 5107.3709.010 | Переключатель |
Загрузка ...
|
|
| 19 | 5102.3709.010 | Переключатель |
Загрузка ...
|
|
| 20 | А12-1 | Лампа 12В 1св. |
Загрузка ...
|
|
| 21 | АП111-3811010 | Амперметр ГОСТ 1700-75 |
Загрузка ...
|
|
| 22 | ВК314.3710.000 | Включатель |
Загрузка ...
|
|
| 23 | ВК322.3710.000 | Включатель |
Загрузка ...
|
|
| 24 | ЛВ211-3714329 | Патрон |
Загрузка ...
|
|
| 25 | ПП158-3713000 | Патрон памп |
Загрузка ...
|
|
| 26 | УБ126-3806010 | Приемник указателя уровня топлива |
Загрузка ...
|
|
| 27 | УК133АВ.00.000 | Приёмник указателя температуры воды |
Загрузка ...
|
|
| 28 | 151.48.360 | Изолятор |
Загрузка ...
|
|
| 29 | 150М.48.453-1 | Провод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
