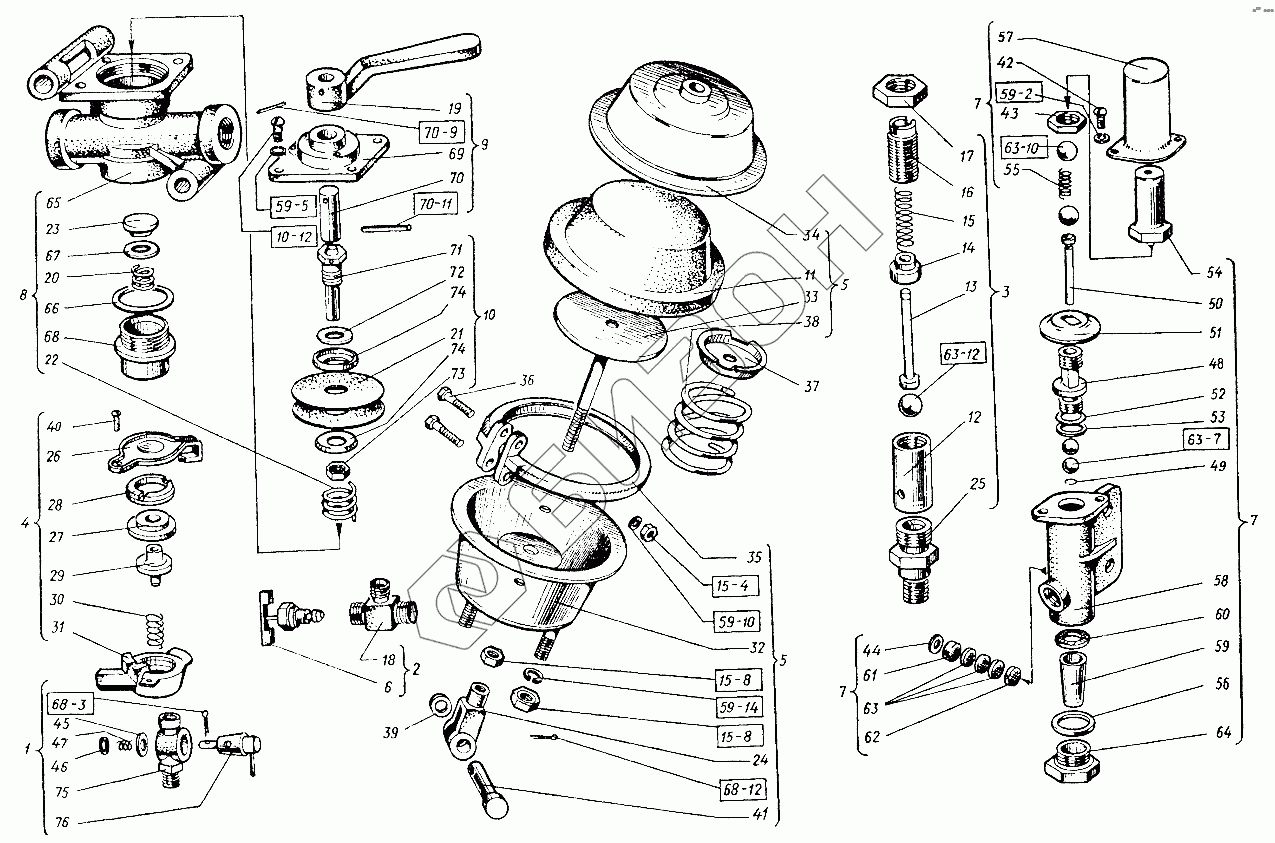

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Пневмосистема.
10-40.3722
М5х18.17473
М12х1,25.5915
М12х1,25.5915
М12х1,25.5915
М12х1,25.5915
М8.5915
12.65Г.6402
3Т.65Г.6402
5.65Г.6402
8.65Г.6402
7,978-100.3722
8,731-2003722
2x12.397
4x25.397
3.3x20.3128
3.4x25.3128
1
2
3
4
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 10-40.3722 | 10-40.3722 | Шарик |
Загрузка ...
|
|
| М5х18.17473 | М5х18.17473 | Винт |
Загрузка ...
|
|
| М12х1,25.5915 | М12х1,25.5915 | Гайка |
Загрузка ...
|
|
| М12х1,25.5915 | М12х1,25.5915 | Гайка |
Загрузка ...
|
|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 3Т.65Г.6402 | 3Т.65Г.6402 | Шайба (d=3,1, b=S=1) |
Загрузка ...
|
|
| 5.65Г.6402 | 5.65Г.6402 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 7,978-100.3722 | 7,978-100.3722 | Шарик (d=7,978) |
Загрузка ...
|
|
| 8,731-2003722 | 8,731-2003722 | Шарик (d=8,731) |
Загрузка ...
|
|
| 2x12.397 | 2x12.397 | Шплинт |
Загрузка ...
|
|
| 4x25.397 | 4x25.397 | Шплинт |
Загрузка ...
|
|
| 3.3x20.3128 | 3.3x20.3128 | Штифт (d=3, L=20) |
Загрузка ...
|
|
| 3.4x25.3128 | 3.4x25.3128 | Штифт (d=4, L=25) |
Загрузка ...
|
|
| 1 | 151.64.025 | Краник спускной Кр2А-1305010Г |
Загрузка ...
|
|
| 2 | 125.64.069 | Кран отбора воздуха в сборе |
Загрузка ...
|
|
| 3 | 200-3515050-01 | Клапан предохранительный |
Загрузка ...
|
|
| 4 | 200-3521010-Г | Головка соединительная в сборе |
Загрузка ...
|
|
| 5 | 500-3519010-01 | Камера тормозная |
Загрузка ...
|
|
| 6 | А5.24.043-2 | Пробка |
Загрузка ...
|
|
| 7 | АР11-3512010 | Регулятор давления в сборе |
Загрузка ...
|
|
| 8 | А29.71.000 | Кран разобщительный |
Загрузка ...
|
|
| 9 | А29.71.100 | Крышка разобщительного крана |
Загрузка ...
|
|
| 10 | А29.71.200 | Шток разобщительного крана |
Загрузка ...
|
|
| 11 | 100-3519150 | Диафрагма |
Загрузка ...
|
|
| 12 | 120-3513054 | Корпус предохранительного клапана |
Загрузка ...
|
|
| 13 | 120-3513056 | Стержень направляющий предохранительного клапана |
Загрузка ...
|
|
| 14 | 120-3513057 | Сухарь направляющего стержня пружины предохранительного клапана |
Загрузка ...
|
|
| 15 | 120-3513060 | Пружина предохранительного клапана |
Загрузка ...
|
|
| 16 | 120-3513062 | Винт регулировочный предохранительного клапана |
Загрузка ...
|
|
| 17 | 120-3513063 | Гайка регулировочного винта предохранительного клапана |
Загрузка ...
|
|
| 18 | 125.64.252 | Корпус крана отбора воздуха |
Загрузка ...
|
|
| 19 | 130-3520020 | Ручка разобщительного крана |
Загрузка ...
|
|
| 20 | 130-3520022 | Пружина клапана |
Загрузка ...
|
|
| 21 | 130-3520053 | Диафрагма разобщительного крана |
Загрузка ...
|
|
| 22 | 130-3520057-Б | Пружина возвратная |
Загрузка ...
|
|
| 23 | 130-3520061 | Клапан разобщительного крана |
Загрузка ...
|
|
| 24 | 200-3504055-Б | Вилка |
Загрузка ...
|
|
| 25 | 200-3515055 | Седло предохранительного клапана |
Загрузка ...
|
|
| 26 | 200-3521018-Г | Крышка соединительной головки |
Загрузка ...
|
|
| 27 | 200-3521020-Б | Кольцо уплотнительное соединительной головки |
Загрузка ...
|
|
| 28 | 200-3521030 | Гайка корпуса соединительной головки |
Загрузка ...
|
|
| 29 | 200-3521031-А2 | Клапан обратный соединительной головки в сборе |
Загрузка ...
|
|
| 30 | 200-3521032 | Пружана обратного клапана соединительной головки |
Загрузка ...
|
|
| 31 | 214Б-3521016-Б | Корпус соединительной головки |
Загрузка ...
|
|
| 32 | 500-3519020-10 | Корпус передней тормозной камеры |
Загрузка ...
|
|
| 33 | 500-3519030-А | Шток передней тормозной камеры в сборе |
Загрузка ...
|
|
| 34 | 500-3519040 | Крышка передней тормозной камеры в сборе |
Загрузка ...
|
|
| 35 | 500-3519058-10 | Хомут |
Загрузка ...
|
|
| 36 | 500-3519064 | Болт |
Загрузка ...
|
|
| 37 | 500-3519136-10 | Стакан упорный |
Загрузка ...
|
|
| 38 | 500-3519154 | Пружина передней тормозной камеры |
Загрузка ...
|
|
| 39 | 252007-П29 | Шайба |
Загрузка ...
|
|
| 40 | 252597-П29 | Заклепка 5х22 ГОСТ 10299-52 |
Загрузка ...
|
|
| 41 | 260089-П52 | Палец 12х40 |
Загрузка ...
|
|
| 42 | 455081 | Винт М3х8,5 |
Загрузка ...
|
|
| 43 | 456034 | Гайка М12х1,25 Н22 21-63 |
Загрузка ...
|
|
| 44 | 458054 | Шайба 10 Н2420-63 |
Загрузка ...
|
|
| 45 | 901008-0 | Шайба |
Загрузка ...
|
|
| 46 | 901018-0 | Шайба |
Загрузка ...
|
|
| 47 | 907116-0 | Пружина |
Загрузка ...
|
|
| 48 | АР10Б-3512033 | Седло регулятора давления |
Загрузка ...
|
|
| 49 | АР10Б-3512035 | Пружина клапана |
Загрузка ...
|
|
| 50 | АР10Б-3512036 | Шток клапана |
Загрузка ...
|
|
| 51 | АР10Б-3512037 | Шайба стопорная |
Загрузка ...
|
|
| 52 | АР10Б-3512038 | Прокладка регулировочная |
Загрузка ...
|
|
| 53 | АР10Б-3512039 | Прокладка регулировочная |
Загрузка ...
|
|
| 54 | АР10Б-3512050-А | Колпак регулировочный |
Загрузка ...
|
|
| 55 | АР10Б-3512058 | Пружина |
Загрузка ...
|
|
| 56 | АР10Б-3512080 | Прокладка уплотнительная |
Загрузка ...
|
|
| 57 | АР10Б-3512085 | Кожух |
Загрузка ...
|
|
| 58 | АР113512026-А | Блок |
Загрузка ...
|
|
| 59 | АР113512031-А | Фильтр |
Загрузка ...
|
|
| 60 | АР113512032 | Прокладка |
Загрузка ...
|
|
| 61 | АР113512072 | Сетка |
Загрузка ...
|
|
| 62 | АР113512073 | Сетка |
Загрузка ...
|
|
| 63 | АР113512076 | Набивка |
Загрузка ...
|
|
| 64 | АР113512078-А | Пробка |
Загрузка ...
|
|
| 65 | А29.71.001 | Корпус |
Загрузка ...
|
|
| 66 | А29.71.002 | Прокладка |
Загрузка ...
|
|
| 67 | А29.71.003 | Шайба |
Загрузка ...
|
|
| 68 | А29.71.004 | Пробка |
Загрузка ...
|
|
| 69 | А29.71.101 | Крышка |
Загрузка ...
|
|
| 70 | А29.71.102 | Толкатель |
Загрузка ...
|
|
| 71 | А29.71.201 | Шток |
Загрузка ...
|
|
| 72 | А29.71.202 | Прокладка штока |
Загрузка ...
|
|
| 73 | А29.71.203 | Гайка |
Загрузка ...
|
|
| 74 | А29.71.204 | Шайба диафрагмы |
Загрузка ...
|
|
| 75 | Кр2-1305011 | Корпус |
Загрузка ...
|
|
| 76 | Кр2-1305020 | Пробка в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
