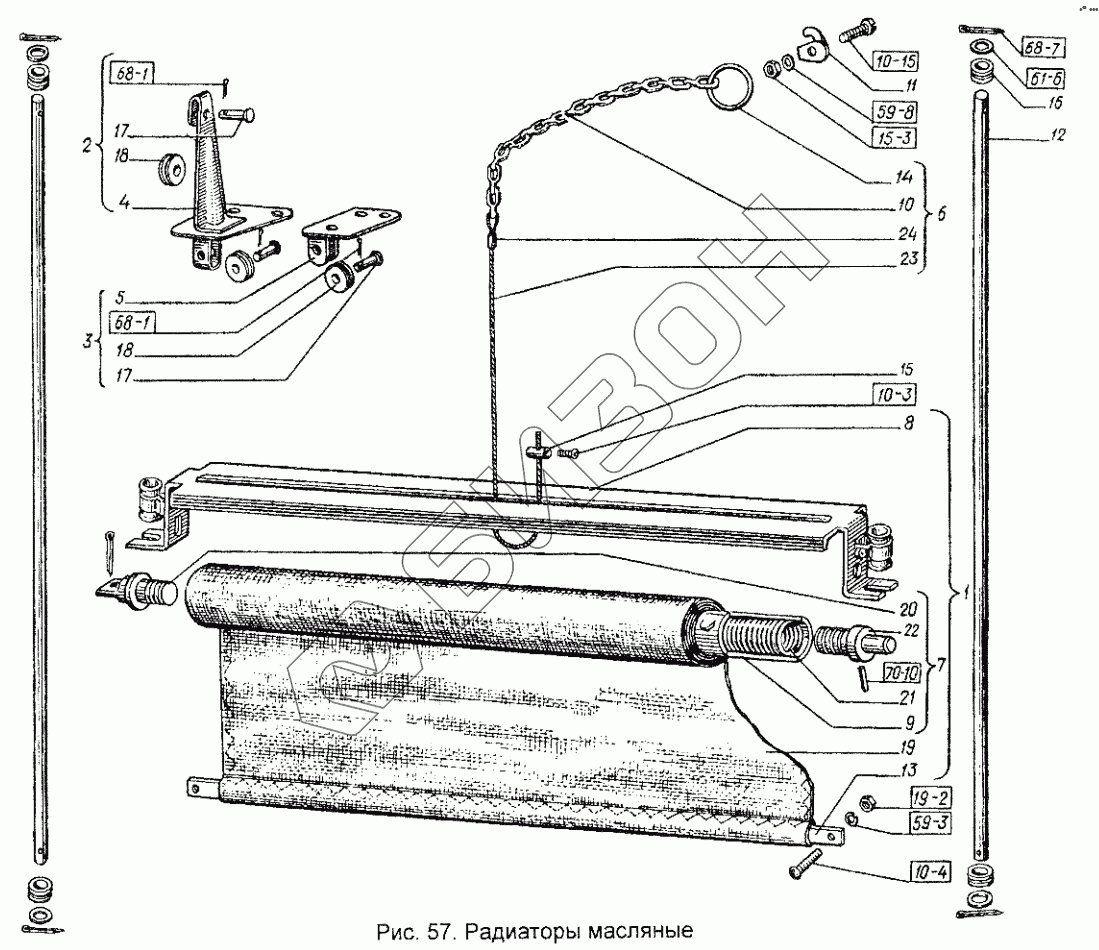

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Радиаторы масляные
3.3x32.3128
2,5x16.397
1,6x12.397
1,6x12.397
8.04.11371
6.65Г.6402
4.65Г.6402
М6.5915
М4.5927
М6х12.17473
М4х 8.17473
М4х12.17473
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3.3x32.3128 | 3.3x32.3128 | Штифт (d=3, L=32) |
Загрузка ...
|
|
| 2,5x16.397 | 2,5x16.397 | Шплинт |
Загрузка ...
|
|
| 1,6x12.397 | 1,6x12.397 | Шплинт |
Загрузка ...
|
|
| 8.04.11371 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 4.65Г.6402 | 4.65Г.6402 | Шайба |
Загрузка ...
|
|
| М6.5915 | М6.5915 | Гайка |
Загрузка ...
|
|
| М4.5927 | М4.5927 | Гайка |
Загрузка ...
|
|
| М6х12.17473 | М6х12.17473 | Винт |
Загрузка ...
|
|
| М4х 8.17473 | М4х 8.17473 | Винт (d=4, l=8, L0=8, H=2,8, D=7) |
Загрузка ...
|
|
| М4х12.17473 | М4х12.17473 | Винт |
Загрузка ...
|
|
| 1 | 151М.13.018 | Шторка |
Загрузка ...
|
|
| 2 | 151М.13.019 | Кронштейн |
Загрузка ...
|
|
| 3 | 151М.13.020 | Кронштейн |
Загрузка ...
|
|
| 4 | 151М.13.021 | Кронштейн |
Загрузка ...
|
|
| 5 | 151М.13.023 | Кронштейн |
Загрузка ...
|
|
| 6 | 125.08.013 | Цепочка управления шторкой радиатора в сборе |
Загрузка ...
|
|
| 7 | 125.08.016 | Ролик в сборе |
Загрузка ...
|
|
| 8 | 125.08.025 | Рамка в сборе |
Загрузка ...
|
|
| 9 | 125.08.029 | Ролик с заглушкой в сборе |
Загрузка ...
|
|
| 10 | 150.08.038 | Цепочка |
Загрузка ...
|
|
| 11 | 151М.13.103-1 | Зацеп |
Загрузка ...
|
|
| 12 | 151М.13.108 | Стержень |
Загрузка ...
|
|
| 13 | 151М.13.109 | Планка |
Загрузка ...
|
|
| 14 | 14.13.201 | Кольцо |
Загрузка ...
|
|
| 15 | 14.13.203 | Наконечник каната |
Загрузка ...
|
|
| 16 | 14.48.243 | Втулка изоляционная |
Загрузка ...
|
|
| 17 | 74.13.470 | Палец |
Загрузка ...
|
|
| 18 | 74.13.471 | Ролик |
Загрузка ...
|
|
| 19 | 125.08.107 | Полотно шторки радиатора |
Загрузка ...
|
|
| 20 | 125.08.113 | Ось ролика левая |
Загрузка ...
|
|
| 21 | 125.08.114 | Пружина шторки |
Загрузка ...
|
|
| 22 | 125.08.117 | Ось ролика правая |
Загрузка ...
|
|
| 23 | 125.08.119 | Канат |
Загрузка ...
|
|
| 24 | 125.08.208 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
