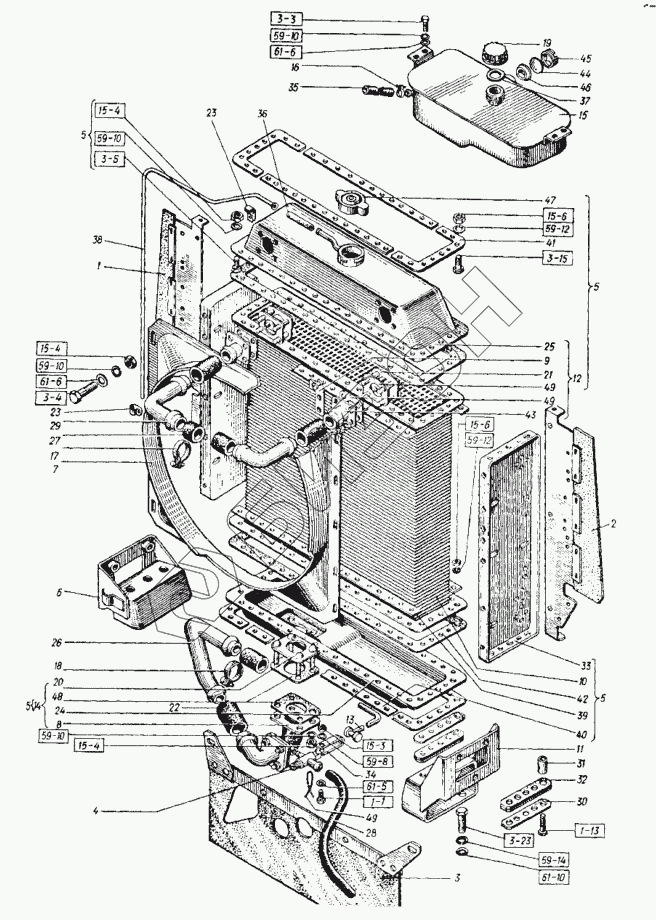

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Система охлаждения двигателя
М8.5915
М8.5915
М8.5915
М10x25.7796
М10х65.7795
М12x25.7796
М6х30.7795
М8х16.7796
М8х20.7796
М8х25.7796
М10.5915
М10.5915
М10.5915
М10.5915
М6.5915
151К.13.001
10.65Г.6402
10.65Г.6402
12.65Г.6402
12.04.11371
6.65Г.6402
6.04.11371
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.04.11371
8.04.11371
1
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| М10х65.7795 | М10х65.7795 | Болт |
Загрузка ...
|
|
| М12x25.7796 | М12x25.7796 | Болт |
Загрузка ...
|
|
| М6х30.7795 | М6х30.7795 | Болт |
Загрузка ...
|
|
| М8х16.7796 | М8х16.7796 | Болт |
Загрузка ...
|
|
| М8х20.7796 | М8х20.7796 | Болт |
Загрузка ...
|
|
| М8х25.7796 | М8х25.7796 | Болт |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М6.5915 | М6.5915 | Гайка |
Загрузка ...
|
|
| 151К.13.001 | 151К.13.001 | Система охлаждения двигателя |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 12.04.11371 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 6.04.11371 | 6.04.11371 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 8.04.11371 | 8.04.11371 | Шайба |
Загрузка ...
|
|
| 1 | 151М.13.013 | Стойка |
Загрузка ...
|
|
| 2 | 151М.13.014 | Стойка |
Загрузка ...
|
|
| 3 | 151К.13.025 | Перегородка нижняя |
Загрузка ...
|
|
| 4 | 01-176000 | Кран 01-176 |
Загрузка ...
|
|
| 5 | 150У.13.010-4 | Радиатор водяной |
Загрузка ...
|
|
| 6 | 150.13.012-3 | Кронштейн радиатора и ограждения левый |
Загрузка ...
|
|
| 7 | 150.13.015-2 | Кожух вентилятора в сборе |
Загрузка ...
|
|
| 8 | 150У.13.017 | Патрубок |
Загрузка ...
|
|
| 9 | 150.13.019-2 | Кронштейн тросика в сборе |
Загрузка ...
|
|
| 10 | 150У.13.020-1 | Сердцевина водяного радиатора |
Загрузка ...
|
|
| 11 | 150.13.022-3 | Кронштейн |
Загрузка ...
|
|
| 12 | 150У.13.030-2 | Бак верхний |
Загрузка ...
|
|
| 13 | 150.13.034А | Рукоятка в сборе |
Загрузка ...
|
|
| 14 | 150У.13.040 | Бак радиатора нижний в сборе |
Загрузка ...
|
|
| 15 | 150.13.058 | Бачок |
Загрузка ...
|
|
| 16 | ХС-28 | Хомутик стяжной |
Загрузка ...
|
|
| 17 | ХСВА-52 | Хомут |
Загрузка ...
|
|
| 18 | ХСВА-73 | Хомут |
Загрузка ...
|
|
| 19 | 54.50.498А | Крышка |
Загрузка ...
|
|
| 20 | 85У.13340-1 | Фланец |
Загрузка ...
|
|
| 21 | 85У.13342-1 | Фланец |
Загрузка ...
|
|
| 22 | 125.13.256А | Шланг |
Загрузка ...
|
|
| 23 | 125.64.254 | Скоба |
Загрузка ...
|
|
| 24 | 150У.13.102-4 | Бак радиатора нижний |
Загрузка ...
|
|
| 25 | 150У.13.105-1 | Бак радиатора верхний |
Загрузка ...
|
|
| 26 | 150.13.107-3 | Труба водоподводящая |
Загрузка ...
|
|
| 27 | 150.13.114А | Шланг |
Загрузка ...
|
|
| 28 | 150.13.125-1 | Шланг |
Загрузка ...
|
|
| 29 | 150.13.131-3 | Трубка водоотводящая |
Загрузка ...
|
|
| 30 | 150.13.134 | Пластина |
Загрузка ...
|
|
| 31 | 150.13.136 | Втулка распорная |
Загрузка ...
|
|
| 32 | 150.13.138 | Подушка радиатора |
Загрузка ...
|
|
| 33 | 150У.13.139 | Стойка радиатора |
Загрузка ...
|
|
| 34 | 150.13.172 | Вилка |
Загрузка ...
|
|
| 35 | 150.13.179 | Шланг |
Загрузка ...
|
|
| 36 | 150.13.179-01 | Шланг |
Загрузка ...
|
|
| 37 | 150.13.190 | Прокладка |
Загрузка ...
|
|
| 38 | 150.13.197 | Трубка пароотводящая |
Загрузка ...
|
|
| 39 | 150У.13.232 | Накладка внутренняя |
Загрузка ...
|
|
| 40 | 150У.13.233 | Накладка наружная |
Загрузка ...
|
|
| 41 | 150У.13.234 | Накладка угловая |
Загрузка ...
|
|
| 42 | 150У.13.236 | Прокладка баков |
Загрузка ...
|
|
| 43 | 150У.13.315-1 | Патрубок верхнего бака |
Загрузка ...
|
|
| 44 | 150.57.181-1 | Стекло смотровое |
Загрузка ...
|
|
| 45 | 150.57.183 | Гайка |
Загрузка ...
|
|
| 46 | 150.57.196-1 | Кольцо |
Загрузка ...
|
|
| 47 | А21.01.270-1 | Пробка |
Загрузка ...
|
|
| 48 | М04У.13.133 | Прокладка |
Загрузка ...
|
|
| 49 | ПЖ-1,6x100 | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
