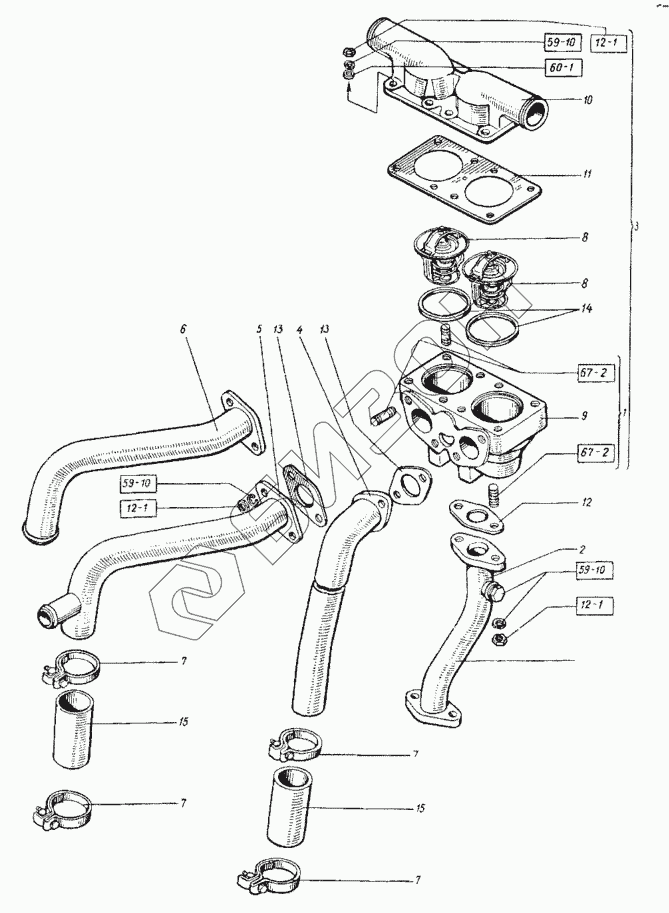

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Термостаты
М8х20.22038
М8х20.22038
8.65Г.6402
8.65Г.6402
8.65Г.6402
М8.2524
М8.2524
М8.2524
1
2
3
4
5
6
7
7
7
7
8
8
9
10
11
12
13
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М8х20.22038 | М8х20.22038 | Шпилька (d=8, l=20, l0=20, l1=16) |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| М8.2524 | М8.2524 | Гайка (d=8, H=6,5, S=12) |
Загрузка ...
|
|
| 1 | 60-23002.00 | Корпус термостатов |
Загрузка ...
|
|
| 2 | 60-23003.01 | Стойка корпуса |
Загрузка ...
|
|
| 3 | 60-23004.00 | Корпус с крышкой |
Загрузка ...
|
|
| 4 | 60-23005.21 | Труба правая |
Загрузка ...
|
|
| 5 | 60-23006.21 | Труба левая |
Загрузка ...
|
|
| 6 | 61-23006.00 | Труба левая |
Загрузка ...
|
|
| 7 | 60-23007.00 | Хомут |
Загрузка ...
|
|
| 8 | ТС107-1306100-01 | Термостат ТС107-01 ТУ 37.001.652-75 |
Загрузка ...
|
|
| 9 | 60-23101.00 | Корпус термостатов |
Загрузка ...
|
|
| 10 | 60-23104.00 | Крышка термостатов |
Загрузка ...
|
|
| 11 | 60-23109.00 | Прокладка корпуса |
Загрузка ...
|
|
| 12 | 60-23110.00 | Прокладка |
Загрузка ...
|
|
| 13 | 60-23111.00 | Прокладка |
Загрузка ...
|
|
| 14 | 60-23112.00 | Прокладка термостата |
Загрузка ...
|
|
| 15 | 60-23113.02 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
