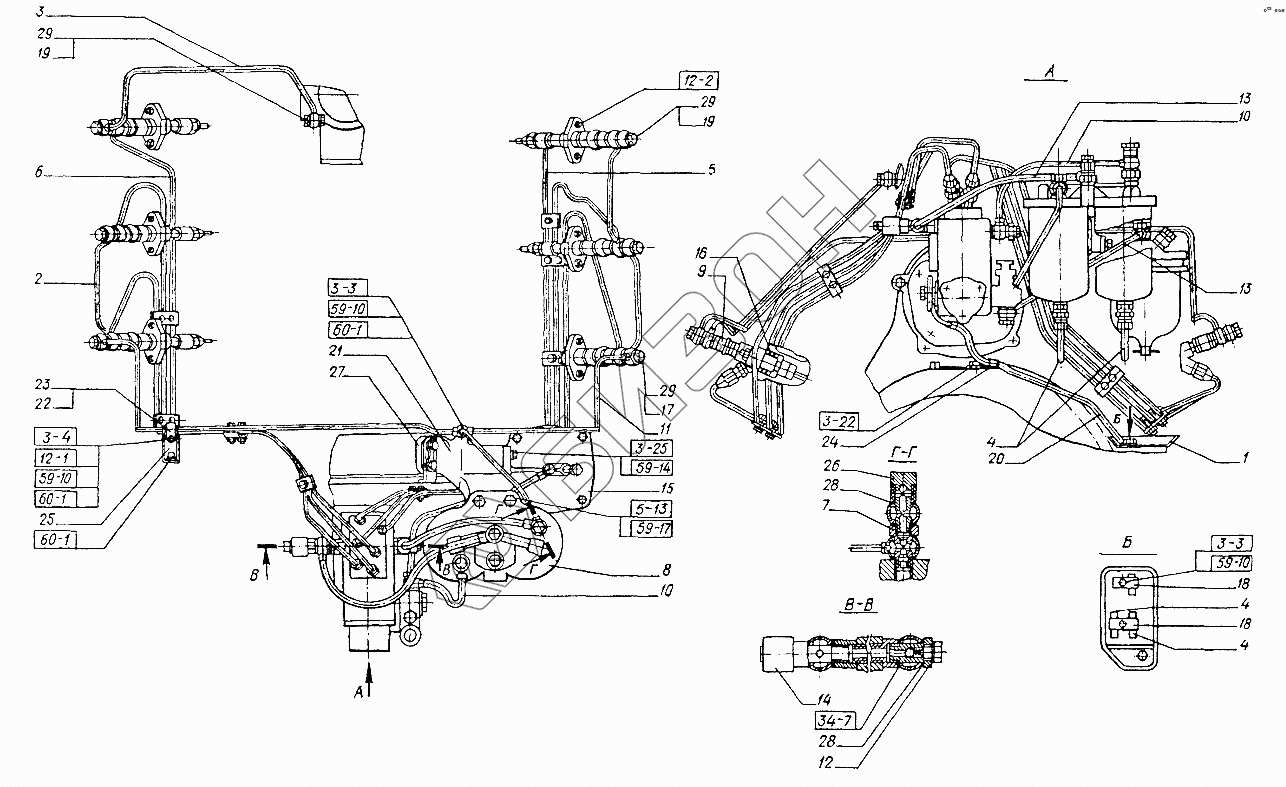

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Топливопроводы
8.65Г.6402
8.65Г.6402
8.65Г.6402
14.65Г.6402
12.65Г.6402
014-017-19-2-2.9833
М8.2524
М10.2524
М8х20.7796
М8х16.7796
М8х16.7796
М14х30.7798
М12x35.7796
М12x20.7796
1
1
2
3
4
4
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 14.65Г.6402 | 14.65Г.6402 | Шайба |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 014-017-19-2-2.9833 | 014-017-19-2-2.9833 | Кольцо (D=13,6, d=1,9) |
Загрузка ...
|
|
| М8.2524 | М8.2524 | Гайка (d=8, H=6,5, S=12) |
Загрузка ...
|
|
| М10.2524 | М10.2524 | Гайка (d=10, H=8, S=14) |
Загрузка ...
|
|
| М8х20.7796 | М8х20.7796 | Болт |
Загрузка ...
|
|
| М8х16.7796 | М8х16.7796 | Болт |
Загрузка ...
|
|
| М14х30.7798 | М14х30.7798 | Болт (d=14, l=30, L0=30, H=9, S=22) |
Загрузка ...
|
|
| М12x35.7796 | М12x35.7796 | Болт |
Загрузка ...
|
|
| М12x20.7796 | М12x20.7796 | Болт (d=12, l=20, L0=20, H=7, S=17) |
Загрузка ...
|
|
| 1 | 61-15010.00 | Подставка фильтра |
Загрузка ...
|
|
| 1 | 60-15010.20 | Подставка фильтра |
Загрузка ...
|
|
| 2 | 60-15029.01 | Трубка слива |
Загрузка ...
|
|
| 3 | 60-15030.30 | Трубка |
Загрузка ...
|
|
| 4 | 60-15034.11 | Трубка |
Загрузка ...
|
|
| 5 | 60-15036.11 | Топливопроводы к первому, второму, третьему цилиндрам |
Загрузка ...
|
|
| 6 | 60-15037.11 | Топливопроводы к четвертому, пятому, шестому цилиндрам |
Загрузка ...
|
|
| 7 | 11.1134020-20.01 | Клапан удаления воздуха |
Загрузка ...
|
|
| 8 | 25.1117010-07.02 | Топливный фильтр тонкой очистки ФТ-150А |
Загрузка ...
|
|
| 9 | 39.1112010-02Т | Форсунка ФД-22М |
Загрузка ...
|
|
| 10 | 62А-15014.00 | Трубка |
Загрузка ...
|
|
| 11 | 66-15012.00 | Трубка |
Загрузка ...
|
|
| 12 | 66-15028.00 | Клапан |
Загрузка ...
|
|
| 13 | 68-15014.01-02 | Трубка |
Загрузка ...
|
|
| 14 | 460-22С1 | Клапан электромагнитный топливный |
Загрузка ...
|
|
| 15 | А23.20.000.02 | Фильтр грубой очистки топлива ФГ-75 |
Загрузка ...
|
|
| 16 | 60-15123.00 | Кольцо уплотняющее |
Загрузка ...
|
|
| 17 | 60-15130.00 | Болт зажимной |
Загрузка ...
|
|
| 18 | 60-15178.00 | Хомут |
Загрузка ...
|
|
| 19 | 60-15190.00 | Болт зажимной |
Загрузка ...
|
|
| 20 | 60-15214.00 | Трубка |
Загрузка ...
|
|
| 21 | 60-15236.00 | Кронштейн |
Загрузка ...
|
|
| 22 | 60-15244.00 | Хомут |
Загрузка ...
|
|
| 23 | 14-1571 | Прокладка |
Загрузка ...
|
|
| 24 | 60-28171.00 | Хомут |
Загрузка ...
|
|
| 25 | 60-29136.00 | Кронштейн |
Загрузка ...
|
|
| 26 | 66-15243.00 | Болт |
Загрузка ...
|
|
| 27 | 150.20.126-4 | Зацеп пружины |
Загрузка ...
|
|
| 28 | СМД7-1539А | Прокладка |
Загрузка ...
|
|
| 29 | СМД7-1591А | Прокладка поворотного угольника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
