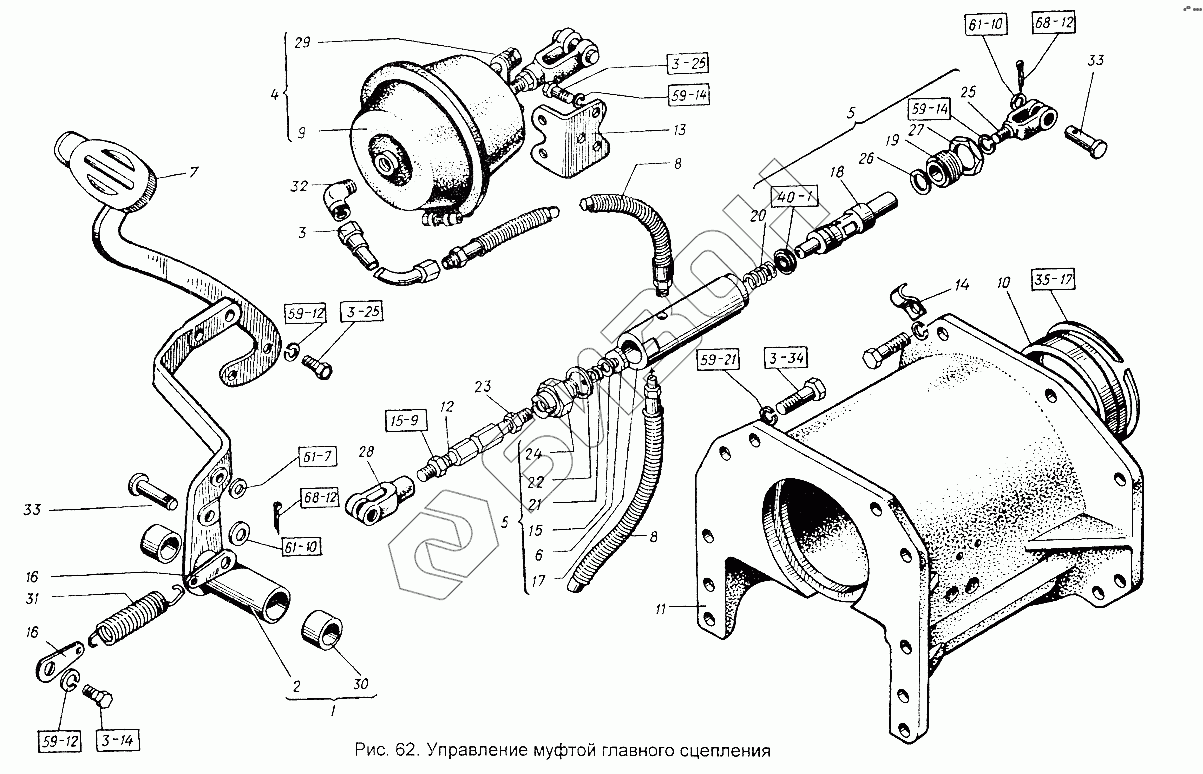

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Управление муфтой главного сцепления
4x25.397
4x25.397
16Т.65Г.6402
12.04.11371
12.04.11371
12.65Г.6402
12.65Г.6402
10.04.11371
10.65Г.6402
10.65Г.6402
151М.21.012-2
1-25-1.6678
1Б160.13940
М14.5915
М14.5915
М16х50.7796
М12x35.7796
М12x35.7796
М10x20.7796
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4x25.397 | 4x25.397 | Шплинт |
Загрузка ...
|
|
| 16Т.65Г.6402 | 16Т.65Г.6402 | Шайба (d=16,3, b=S=4,5) |
Загрузка ...
|
|
| 12.04.11371 | 12.04.11371 | Шайба |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.04.11371 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 151М.21.012-2 | 151М.21.012-2 | Управление муфтой главного сцепления |
Загрузка ...
|
|
| 1-25-1.6678 | 1-25-1.6678 | Манжета (d=13, D=26, h=5) |
Загрузка ...
|
|
| 1Б160.13940 | 1Б160.13940 | Кольцо |
Загрузка ...
|
|
| М14.5915 | М14.5915 | Гайка |
Загрузка ...
|
|
| М14.5915 | М14.5915 | Гайка |
Загрузка ...
|
|
| М16х50.7796 | М16х50.7796 | Болт (d=16, l=50, L0=38, H=9, S=22) |
Загрузка ...
|
|
| М12x35.7796 | М12x35.7796 | Болт |
Загрузка ...
|
|
| М10x20.7796 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 1 | 151М.21.029-2 | Рычаг педали |
Загрузка ...
|
|
| 2 | 151М.21.030-2 | Рычаг педали |
Загрузка ...
|
|
| 3 | 151.21.035Б | Труба |
Загрузка ...
|
|
| 4 | 151.21.042 | Пневмокамера с пластиной |
Загрузка ...
|
|
| 5 | 125.20.057-1 | Сервомеханизм в сборе |
Загрузка ...
|
|
| 6 | 150.21.041 | Клапан |
Загрузка ...
|
|
| 7 | 151М.64.031 | Удлинитель |
Загрузка ...
|
|
| 8 | 200-3506060-Б1 | Шланг к передним тормозным камерам гибкий в сборе |
Загрузка ...
|
|
| 9 | 500-3519010-01 | Камера тормозная |
Загрузка ...
|
|
| 10 | 151.21.252 | Стакан |
Загрузка ...
|
|
| 11 | 151.21.256-4 | Корпус проставочный |
Загрузка ...
|
|
| 12 | 151.21.270-1-01 | Тяга |
Загрузка ...
|
|
| 13 | 151.21.276А | Кронштейн |
Загрузка ...
|
|
| 14 | 151.21.286-1 | Скоба |
Загрузка ...
|
|
| 15 | 7.38.117 | Шайба |
Загрузка ...
|
|
| 16 | 125.20.136-01 | Зацеп |
Загрузка ...
|
|
| 17 | 125.20.137-1 | Корпус сервомеханизма |
Загрузка ...
|
|
| 18 | 125.20.138-1 | Плунжер |
Загрузка ...
|
|
| 19 | 125.20.139-1 | Гайка |
Загрузка ...
|
|
| 20 | 125.20.144-2 | Пружина |
Загрузка ...
|
|
| 21 | 125.20.145-1 | Пружина |
Загрузка ...
|
|
| 22 | 125.20.146-1 | Прокладка |
Загрузка ...
|
|
| 23 | 125.20.240-1 | Гайка ГОСТ 5929-62 |
Загрузка ...
|
|
| 24 | 125.20.246 | Гайка переходная |
Загрузка ...
|
|
| 25 | 125.20.254А | Вилка |
Загрузка ...
|
|
| 26 | 125.57.189 | Кольцо |
Загрузка ...
|
|
| 27 | 150.21.136 | Гайка |
Загрузка ...
|
|
| 28 | 150.21.273-2 | Вилка |
Загрузка ...
|
|
| 29 | 150.21.316 | Пластина |
Загрузка ...
|
|
| 30 | 150.40.171 | Втулка |
Загрузка ...
|
|
| 31 | 151.64.172 | Пружина |
Загрузка ...
|
|
| 32 | 151.64.221 | Угольник конечный |
Загрузка ...
|
|
| 33 | 260089-П52 | Палец 12х40 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
