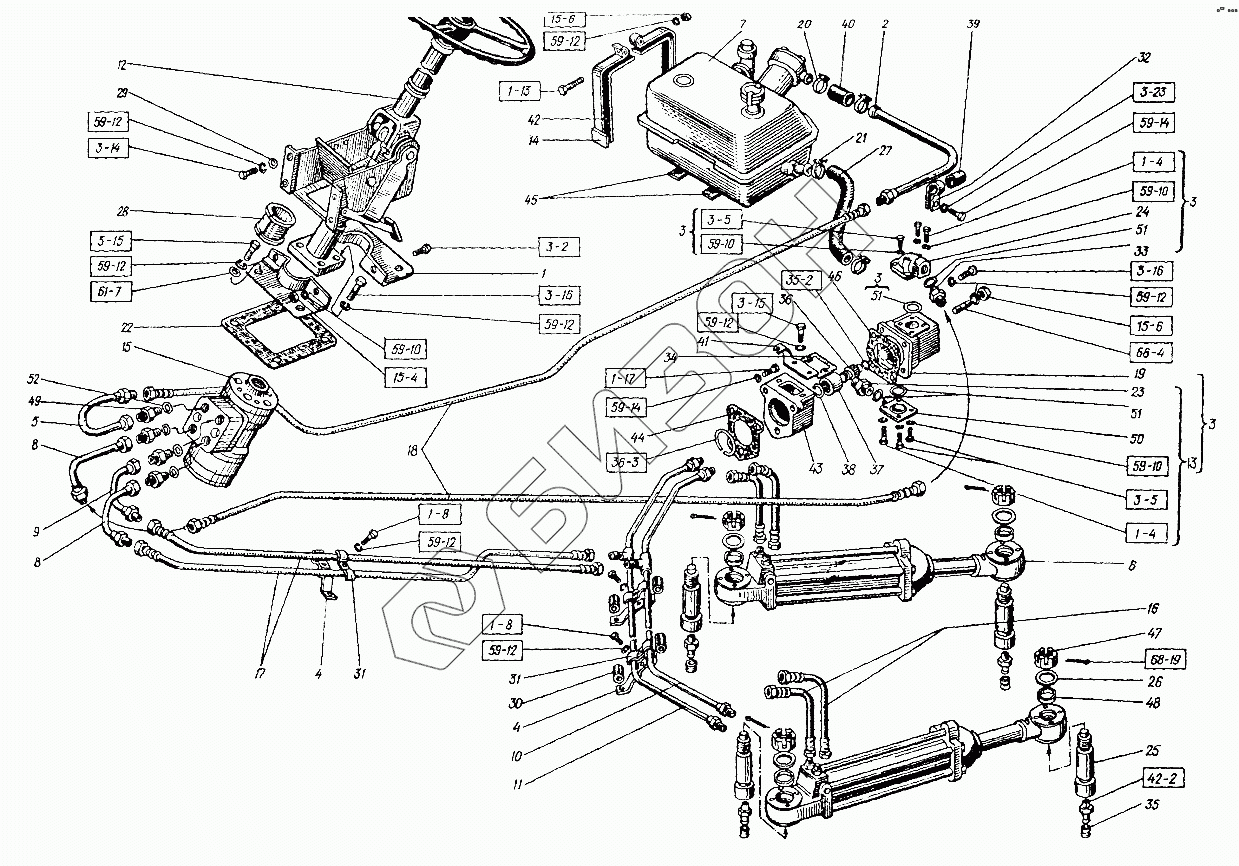

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Управление рулевое
М8.5915
М10x20.7796
М10x25.7796
М10x25.7796
М10x30.7796
М10x30.7796
М10х40.7795
М10х40.7795
М10х65.7795
М12x25.7796
М12х35.7795
М8х12.7796
М8х25.7796
М8х25.7796
М8х55.7795
М8х55.7795
М10.5915
М10.5915
М10.5915
М10.5915
1Б25.13940
1Б72.13941
1.3.19853
151К.40.001-3
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.65Г.6402
10.04.11371
12.65Г.6402
12.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
8.65Г.6402
М10х30.22036
6,3x50.397
1
2
3
3
3
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| М10x20.7796 | М10x20.7796 | Болт |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| М10x30.7796 | М10x30.7796 | Болт |
Загрузка ...
|
|
| М10х40.7795 | М10х40.7795 | Болт |
Загрузка ...
|
|
| М10х65.7795 | М10х65.7795 | Болт |
Загрузка ...
|
|
| М12x25.7796 | М12x25.7796 | Болт |
Загрузка ...
|
|
| М12х35.7795 | М12х35.7795 | Болт (d=12, l=35, L0=30, H=7, S=17) |
Загрузка ...
|
|
| М8х12.7796 | М8х12.7796 | Болт |
Загрузка ...
|
|
| М8х25.7796 | М8х25.7796 | Болт |
Загрузка ...
|
|
| М8х55.7795 | М8х55.7795 | Болт |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| 1Б25.13940 | 1Б25.13940 | Кольцо |
Загрузка ...
|
|
| 1Б72.13941 | 1Б72.13941 | Кольцо |
Загрузка ...
|
|
| 1.3.19853 | 1.3.19853 | Масленка |
Загрузка ...
|
|
| 151К.40.001-3 | 151К.40.001-3 | Управление рулевое |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.04.11371 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 12.65Г.6402 | 12.65Г.6402 | Шайба |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| М10х30.22036 | М10х30.22036 | Шпилька (d=10, l=30, l0=25, l1=16) |
Загрузка ...
|
|
| 6,3x50.397 | 6,3x50.397 | Шплинт |
Загрузка ...
|
|
| 1 | 151К.40.016 | Крышка |
Загрузка ...
|
|
| 2 | 151К.40.021 | Труба |
Загрузка ...
|
|
| 3 | 151.40.026-2-02 | Насос |
Загрузка ...
|
|
| 4 | 151.40.027-3 | Кронштейн |
Загрузка ...
|
|
| 5 | 151.40.032-4 | Труба |
Загрузка ...
|
|
| 6 | 151.40.040-3А | Гидроцилиндр |
Загрузка ...
|
|
| 7 | 151.40.044-9 | Бак гидросистемы |
Загрузка ...
|
|
| 8 | 151.40.050-1 | Труба |
Загрузка ...
|
|
| 9 | 151.40.060 | Труба |
Загрузка ...
|
|
| 10 | 151.40.074 | Труба верхняя в сборе |
Загрузка ...
|
|
| 11 | 151.40.075 | Труба нижняя в сборе |
Загрузка ...
|
|
| 12 | 151М.40.085-03 | Колонка рулевая |
Загрузка ...
|
|
| 13 | 151.40.089 | Муфта |
Загрузка ...
|
|
| 14 | 151.57.036-3 | Лента |
Загрузка ...
|
|
| 15 | BZZ1-630 | Механизм рулевой |
Загрузка ...
|
|
| 16 | Н.036.85.640 | Рукав |
Загрузка ...
|
|
| 17 | Н.036.85.760 | Рукав высокого давления 16, армированный |
Загрузка ...
|
|
| 18 | Н.036.85.810 | Рукав высокого давления 16, армированный |
Загрузка ...
|
|
| 19 | НШ32А-3-Л | Насос |
Загрузка ...
|
|
| 20 | ХСВА-35 | Хомут |
Загрузка ...
|
|
| 21 | ХСВА-43 | Хомут |
Загрузка ...
|
|
| 22 | 151К.40.111 | Прокладка |
Загрузка ...
|
|
| 23 | 151.40.199 | Штуцер |
Загрузка ...
|
|
| 24 | 151.40.226 | Муфта угловая |
Загрузка ...
|
|
| 25 | 151.40.278 | Палец |
Загрузка ...
|
|
| 26 | 151.40.296 | Шайба 36-015 ГОСТ 11371-68 |
Загрузка ...
|
|
| 27 | 151.40.328 | Рукав |
Загрузка ...
|
|
| 28 | 151.40.616 | Втулка |
Загрузка ...
|
|
| 29 | 74.47.501 | Шайба |
Загрузка ...
|
|
| 30 | 74.54.435 | Труба резиновая |
Загрузка ...
|
|
| 31 | 74.54.437 | Зажим |
Загрузка ...
|
|
| 32 | 74.54.458 | Скоба |
Загрузка ...
|
|
| 33 | 125.40.242 | Штуцер насоса |
Загрузка ...
|
|
| 34 | 125.57.207 | Прокладка |
Загрузка ...
|
|
| 35 | 150.41.299 | Колпачок масленки |
Загрузка ...
|
|
| 36 | 150.53.131-1 | Втулка муфты |
Загрузка ...
|
|
| 37 | 150.53.132 | Муфта предохранительная |
Загрузка ...
|
|
| 38 | 150.53.133 | Кольцо упорное |
Загрузка ...
|
|
| 39 | 150.55.149 | Шланг |
Загрузка ...
|
|
| 40 | 150.55.189 | Трубка резиновая |
Загрузка ...
|
|
| 41 | 151М.37.723-1 | Кронштейн |
Загрузка ...
|
|
| 42 | 151.57.147-1 | Прокладка верхняя |
Загрузка ...
|
|
| 43 | 151.57.201-1 | Корпус привода гидронасоса |
Загрузка ...
|
|
| 44 | 151.57.206-1 | Прокладка |
Загрузка ...
|
|
| 45 | 151.57.246 | Прокладка |
Загрузка ...
|
|
| 46 | 151.57.275 | Прокладка |
Загрузка ...
|
|
| 47 | 151.72.226 | Гайка специальная |
Загрузка ...
|
|
| 48 | 700А.34.00.013 | Втулка |
Загрузка ...
|
|
| 49 | Н.036.04.005 | Штуцер |
Загрузка ...
|
|
| 50 | НШ32-0101035В | Муфта угловая |
Загрузка ...
|
|
| 51 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 52 | ШПУ-20 | Шайба поворотного угольника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
