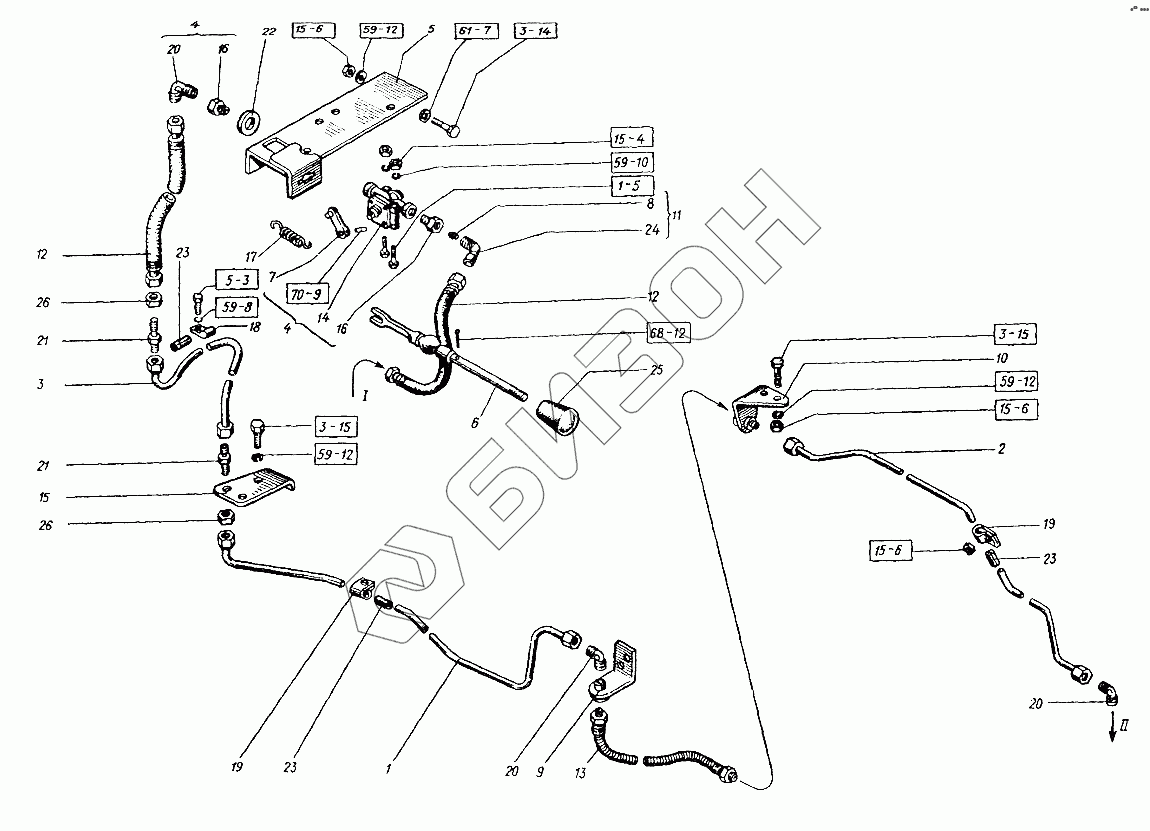

Графический каталог запасных частей к технике: ХТЗ Т-151К-08. Управление ВОМ
3.3x20.3128
4x25.397
8.65Г.6402
6.65Г.6402
10.04.11371
10.65Г.6402
10.65Г.6402
10.65Г.6402
151М.41.012
М8.5915
М10.5915
М10.5915
М10.5915
М10.5915
М10.5915
М10.5915
М8х65.7795
М6х16.7798
М10x25.7796
М10x25.7796
М10x20.7796
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
19
20
20
20
21
21
22
23
23
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3.3x20.3128 | 3.3x20.3128 | Штифт (d=3, L=20) |
Загрузка ...
|
|
| 4x25.397 | 4x25.397 | Шплинт |
Загрузка ...
|
|
| 8.65Г.6402 | 8.65Г.6402 | Шайба |
Загрузка ...
|
|
| 6.65Г.6402 | 6.65Г.6402 | Шайба |
Загрузка ...
|
|
| 10.04.11371 | 10.04.11371 | Шайба |
Загрузка ...
|
|
| 10.65Г.6402 | 10.65Г.6402 | Шайба |
Загрузка ...
|
|
| 151М.41.012 | 151М.41.012 | Управление ВОМ |
Загрузка ...
|
|
| М8.5915 | М8.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М10.5915 | М10.5915 | Гайка |
Загрузка ...
|
|
| М8х65.7795 | М8х65.7795 | Болт |
Загрузка ...
|
|
| М6х16.7798 | М6х16.7798 | Болт |
Загрузка ...
|
|
| М10x25.7796 | М10x25.7796 | Болт |
Загрузка ...
|
|
| М10x20.7796 | М10x20.7796 | Болт |
Загрузка ...
|
|
| 1 | 151М.41.032 | Труба |
Загрузка ...
|
|
| 2 | 151М.41.034 | Труба |
Загрузка ...
|
|
| 3 | 151М.41.035 | Труба |
Загрузка ...
|
|
| 4 | 151М.41.038 | Кран |
Загрузка ...
|
|
| 5 | 151М.41.039 | Кронштейн |
Загрузка ...
|
|
| 6 | 151М.41.041 | Рычаг |
Загрузка ...
|
|
| 7 | 150М.41.031 | Рычаг |
Загрузка ...
|
|
| 8 | 150.48.093 | Дроссель |
Загрузка ...
|
|
| 9 | 151М.64.082-2 | Кронштейн |
Загрузка ...
|
|
| 10 | 151.64.096-4 | Кронштейн |
Загрузка ...
|
|
| 11 | 153.41.040 | Угольник |
Загрузка ...
|
|
| 12 | 155.64.033 | Трубка |
Загрузка ...
|
|
| 13 | 200-3506060-Б1 | Шланг к передним тормозным камерам гибкий в сборе |
Загрузка ...
|
|
| 14 | А29.71.000 | Кран разобщительный |
Загрузка ...
|
|
| 15 | 151М.41.136 | Кронштейн |
Загрузка ...
|
|
| 16 | 151М.41.205 | Штуцер |
Загрузка ...
|
|
| 17 | 5.23.133 | Пружина для оттяжки тормозных лент |
Загрузка ...
|
|
| 18 | 5.50.247 | Скоба |
Загрузка ...
|
|
| 19 | 7.48.202 | Скоба |
Загрузка ...
|
|
| 20 | 125.64.259-1 | Угольник ввертный 1-6 ГОСТ 9115-67 |
Загрузка ...
|
|
| 21 | 125.64.290 | Штуцер |
Загрузка ...
|
|
| 22 | 150М.41.304 | Кольцо |
Загрузка ...
|
|
| 23 | 151.64.283-02 | Трубка |
Загрузка ...
|
|
| 24 | 153.41.211 | Угольник |
Загрузка ...
|
|
| 25 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
|
| 26 | ГПШ-М10х1 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
