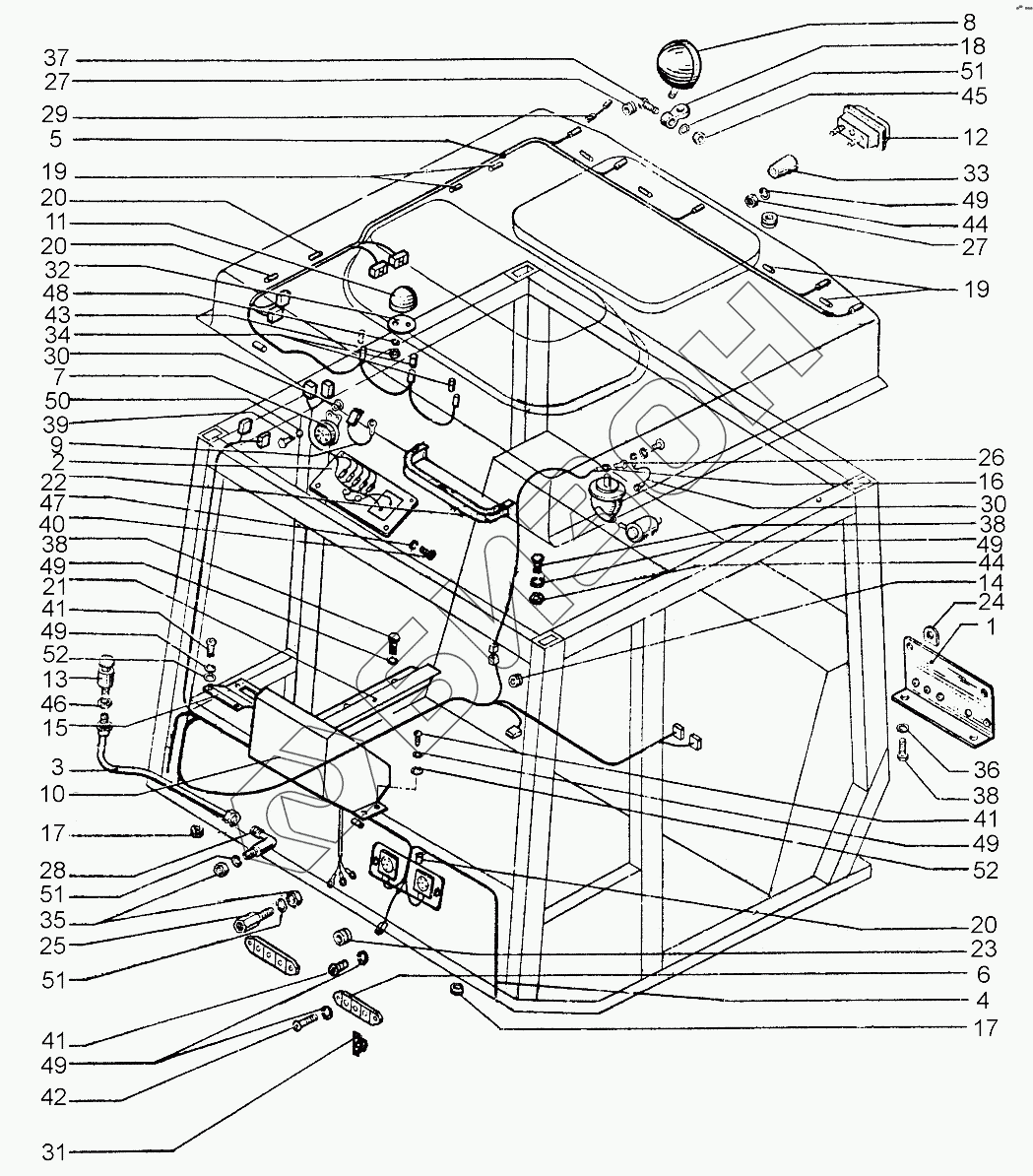

Графический каталог запасных частей к технике: ХТЗ Т-151К. Электрооборудование и приборы
1
2
3
4
4
5
6
7
8
9
10
10
10
10
11
12
13
14
15
16
17
17
18
19
19
20
20
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
38
38
39
40
41
41
41
42
43
44
44
45
46
47
48
49
49
49
49
49
49
50
51
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 151К.48.027 | Кронштейн |
Загрузка ...
|
|
| 2 | 151К.48.028-1 | Панель плафона |
Загрузка ...
|
|
| 3 | 151К.48.037 | Трубка индикатора |
Загрузка ...
|
|
| 4 | 151К.48.082-2-01 | Жгут |
Загрузка ...
|
|
| 4 | 170.48.082-2 | Жгут |
Загрузка ...
|
|
| 5 | 151К.48.089-3 | Жгут |
Загрузка ...
|
|
| 6 | 15.3723000 | Панель |
Загрузка ...
|
|
| 7 | 20.3721000-02 | Сигнал звуковой |
Загрузка ...
|
|
| 8 | 30.3711010-01 | Фара |
Загрузка ...
|
|
| 9 | 150М.48.093 | Провод |
Загрузка ...
|
|
| 10 | 170.48.026 | Панель приборов |
Загрузка ...
|
|
| 10 | 120.48.026-03 | Панель приборов |
Загрузка ...
|
|
| 10 | 120.48.026-06 | Панель приборов |
Загрузка ...
|
|
| 10 | 120.48.026-08 | Панель приборов |
Загрузка ...
|
|
| 11 | УП101-3726000Г1 | Фонарь |
Загрузка ...
|
|
| 12 | ФП131-3717010 | Фонарь номерного знака |
Загрузка ...
|
|
| 13 | ИЗВ-700 | Индикатор засоренности воздуха |
Загрузка ...
|
|
| 14 | 151К.48.220-02 | Втулка |
Загрузка ...
|
|
| 15 | 151К.48.222 | Накладка |
Загрузка ...
|
|
| 16 | 151К.48.482 | Провод |
Загрузка ...
|
|
| 17 | 14.48.243 | Втулка изоляционная |
Загрузка ...
|
|
| 18 | 54.48.431-1 | Чашка |
Загрузка ...
|
|
| 19 | 74.13.449А | Шланг |
Загрузка ...
|
|
| 20 | 74.54.435 | Труба резиновая |
Загрузка ...
|
|
| 21 | 120.45.573 | Накладка |
Загрузка ...
|
|
| 22 | 120.48.109 | Крышка |
Загрузка ...
|
|
| 23 | 125.48.233 | Втулка |
Загрузка ...
|
|
| 24 | 150.48.209 | Втулка |
Загрузка ...
|
|
| 25 | 150.48.213-1 | Штуцер манометра |
Загрузка ...
|
|
| 26 | 150.48.249 | Колпачок |
Загрузка ...
|
|
| 27 | 150.48.250-02 | Втулка |
Загрузка ...
|
|
| 28 | 150М.48.124 | Угольник |
Загрузка ...
|
|
| 29 | 150М.48.426 | Провод |
Загрузка ...
|
|
| 30 | 150М.48.493 | Провод |
Загрузка ...
|
|
| 31 | 151.48.127 | Накладка |
Загрузка ...
|
|
| 32 | 151.48.152 | Прокладка |
Загрузка ...
|
|
| 33 | 151.48.352-1 | Чехол |
Загрузка ...
|
|
| 34 | 151.48.360 | Изолятор |
Загрузка ...
|
|
| 35 | ГПШ-М10х1 | Гайка |
Загрузка ...
|
|
| 36 | ШШс-7х18х1,4 | Шайба |
Загрузка ...
|
|
| 37 | М10х60.7795 | Болт (d=10, l=60, L0=26, H=6, S=14) |
Загрузка ...
|
|
| 38 | М6х12.7798 | Болт |
Загрузка ...
|
|
| 39 | М8х16.7798 | Болт |
Загрузка ...
|
|
| 40 | М4х12.17473 | Винт |
Загрузка ...
|
|
| 41 | М6х12.17473 | Винт |
Загрузка ...
|
|
| 42 | М6х22.17473 | Винт |
Загрузка ...
|
|
| 43 | М5.5927 | Гайка |
Загрузка ...
|
|
| 44 | М6.5927 | Гайка |
Загрузка ...
|
|
| 45 | М10.5927 | Гайка |
Загрузка ...
|
|
| 46 | М16х1,5.5929 | Гайка |
Загрузка ...
|
|
| 47 | 4 65Г.6402 | Шайба |
Загрузка ...
|
|
| 48 | 5 65Г.6402 | Шайба |
Загрузка ...
|
|
| 49 | 6 65Г.6402 | Шайба |
Загрузка ...
|
|
| 50 | 8 65Г.6402 | Шайба |
Загрузка ...
|
|
| 51 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 52 | 6.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
