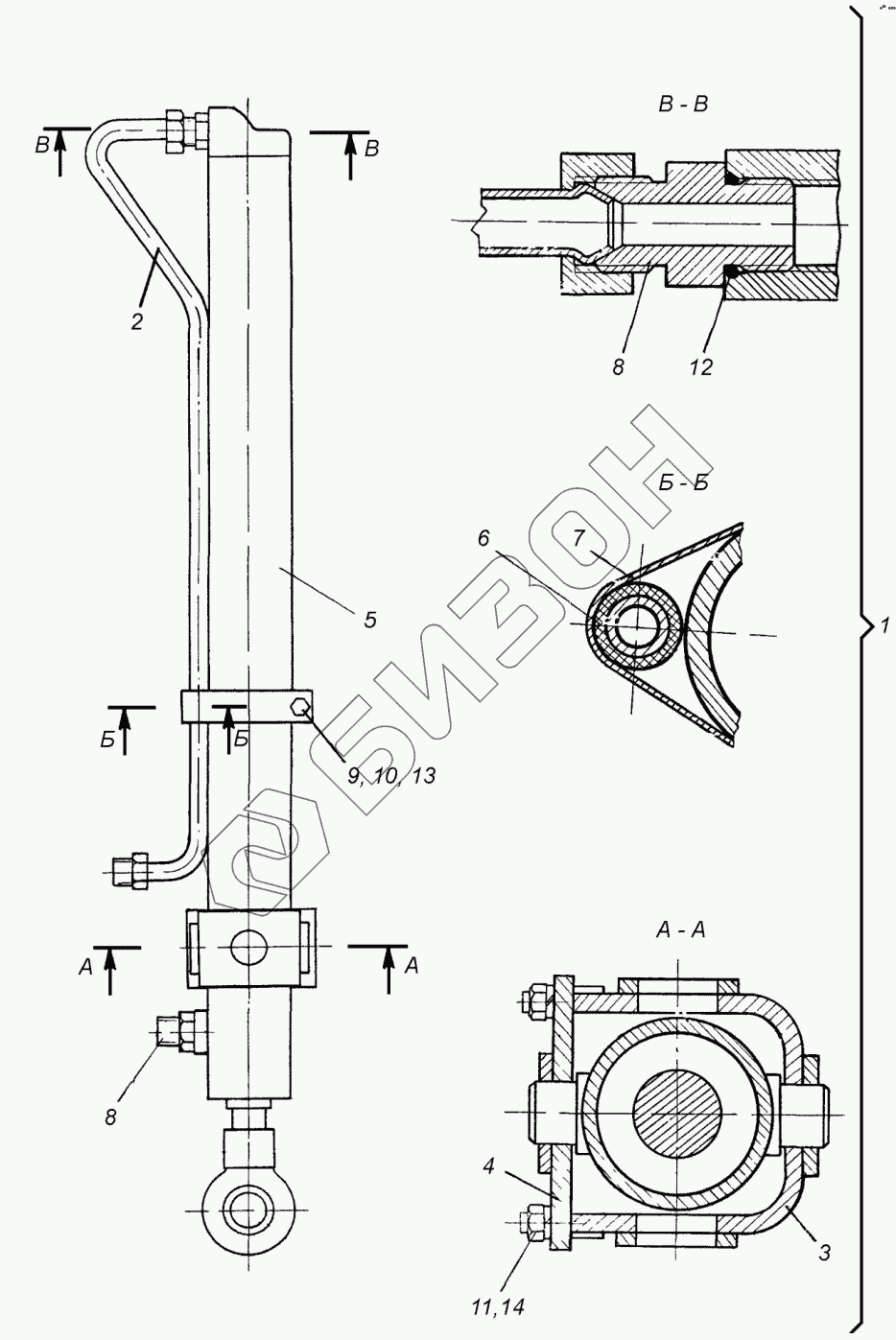

Графический каталог запасных частей к технике: ХТЗ Т-151К. Гидросистема бульдозерного оборудования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 151Д-1.01.12.000 Гидроцилиндр
Загрузка ...
2 151Д-1.01.12.010 Трубопровод
Загрузка ...
3 Д3-42Г.03.04.10 Рамка
Загрузка ...
4 Д3-42Г.03.04.20 Крышка
Загрузка ...
5 У4565.80/50.2.000.100 0 Гидроцилиндр
Загрузка ...
6 Д-535.08.012 Прокладка
Загрузка ...
7 Д-606.05.00.05 Хомут
Загрузка ...
8 Д3-42Г.05.00.001 Штуцер
Загрузка ...
9 М10х35.7796 Болт
Загрузка ...
10 М10.5915 Гайка
Загрузка ...
11 М12.5915 Гайка
Загрузка ...
12 023-028-30-2-2.9833 Кольцо
Загрузка ...
13 10 65Г.6402 Шайба
Загрузка ...
14 12 65Г.6402 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
