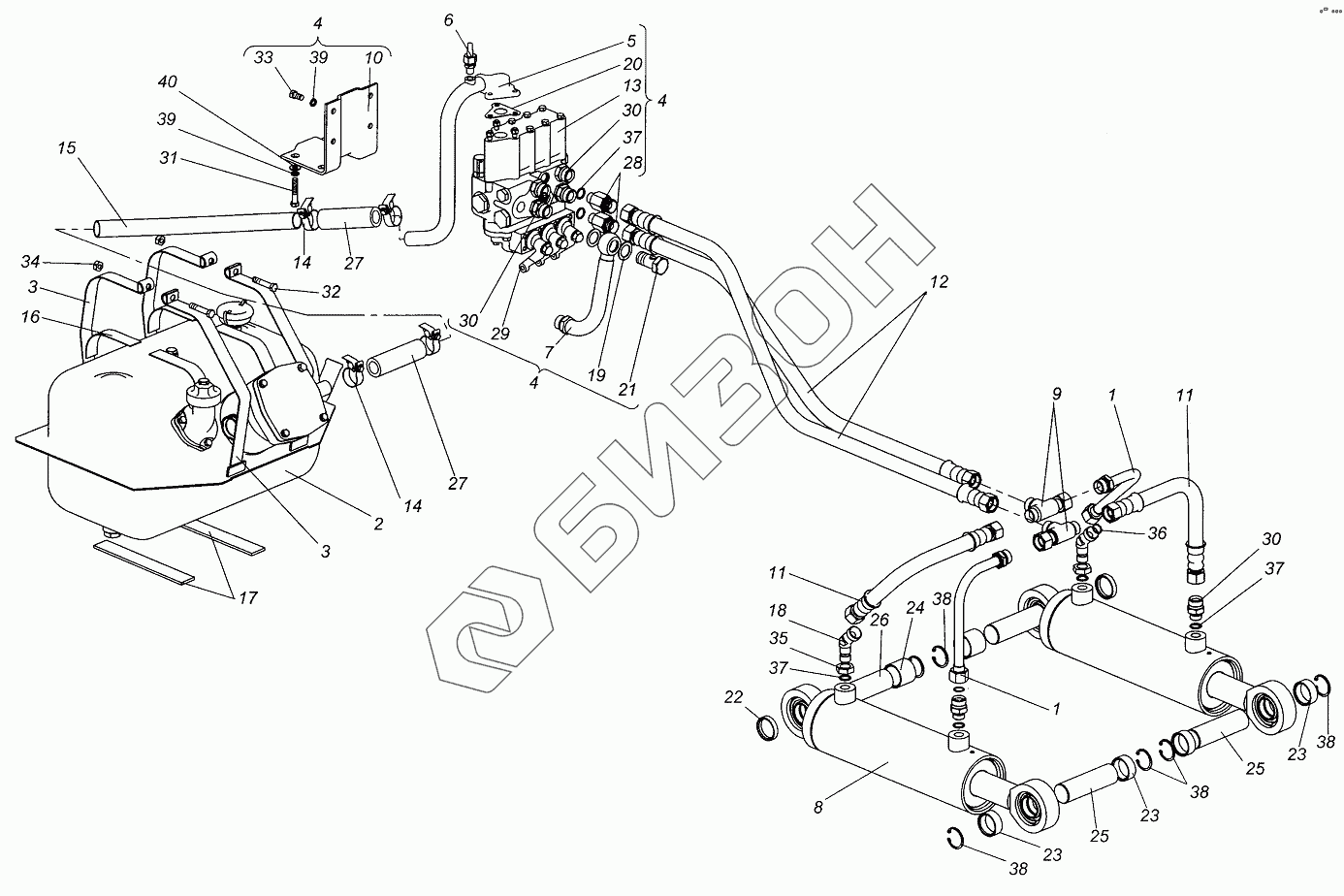

Графический каталог запасных частей к технике: ХТЗ Т-151К. Гидросистема навесного устройства
151К.57.001
1
1
2
3
3
4
4
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
23
24
25
25
26
27
27
28
29
30
30
30
31
32
33
34
35
36
37
37
37
38
38
38
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151К.57.001 | 151К.57.001 | Гидросистема навесного устройства |
Загрузка ...
|
|
| 1 | 151К.57.010-1 | Труба |
Загрузка ...
|
|
| 2 | 151.57.032-8 | Бак |
Загрузка ...
|
|
| 3 | 151.57.036-3 | Лента |
Загрузка ...
|
|
| 4 | 151К.57.041 | Распределитель |
Загрузка ...
|
|
| 5 | 151.57.043-2А | Труба |
Загрузка ...
|
|
| 6 | 151.57.052-2А | Индикатор |
Загрузка ...
|
|
| 7 | 151.57.078-5 | Труба |
Загрузка ...
|
|
| 8 | 16ГЦ.100/50.ПП.Др.000.01-250А | Гидроцилиндр |
Загрузка ...
|
|
| 9 | 120.57.032 | Тройник |
Загрузка ...
|
|
| 10 | 150.53.051А | Кронштейн распределителя |
Загрузка ...
|
|
| 11 | 150.61.020 | Рукав |
Загрузка ...
|
|
| 12 | 150.61.020-06 | Рукав |
Загрузка ...
|
|
| 13 | Р80-3/1-222Г | Распределитель |
Загрузка ...
|
|
| 14 | ХСВА-35 | Хомут |
Загрузка ...
|
|
| 15 | 151.57.141-7А | Труба |
Загрузка ...
|
|
| 16 | 151.57.147-1 | Прокладка верхняя |
Загрузка ...
|
|
| 17 | 151.57.246 | Прокладка |
Загрузка ...
|
|
| 18 | 151.57.471 | Угольник |
Загрузка ...
|
|
| 19 | 14.54.105 | Шайба |
Загрузка ...
|
|
| 20 | 54.53.402 | Прокладка |
Загрузка ...
|
|
| 21 | 74.54.422 | Болт зажимной |
Загрузка ...
|
|
| 22 | 120.56.441 | Втулка |
Загрузка ...
|
|
| 23 | 120.56.441-01 | Втулка |
Загрузка ...
|
|
| 24 | 120.56.441-02 | Втулка |
Загрузка ...
|
|
| 25 | 120.56.442 | Ось |
Загрузка ...
|
|
| 26 | 120.56.442-01 | Ось |
Загрузка ...
|
|
| 27 | 125.57.208 | Шланг |
Загрузка ...
|
|
| 28 | 150.53.101 | Штуцер удлиненный |
Загрузка ...
|
|
| 29 | 150.53.125 | Рычаг |
Загрузка ...
|
|
| 30 | НО36.04.005 | Штуцер |
Загрузка ...
|
|
| 31 | М10х55.7795 | Болт |
Загрузка ...
|
|
| 32 | М10х65.7795 | Болт |
Загрузка ...
|
|
| 33 | М10х20.7796 | Болт |
Загрузка ...
|
|
| 34 | М10.5915 | Гайка |
Загрузка ...
|
|
| 35 | М20.5915 | Гайка |
Загрузка ...
|
|
| 36 | 017-020-20-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 37 | 018-022-25-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 38 | В40.13943 | Кольцо |
Загрузка ...
|
|
| 39 | 10 65Г.6402 | Шайба |
Загрузка ...
|
|
| 40 | 10.04.11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
