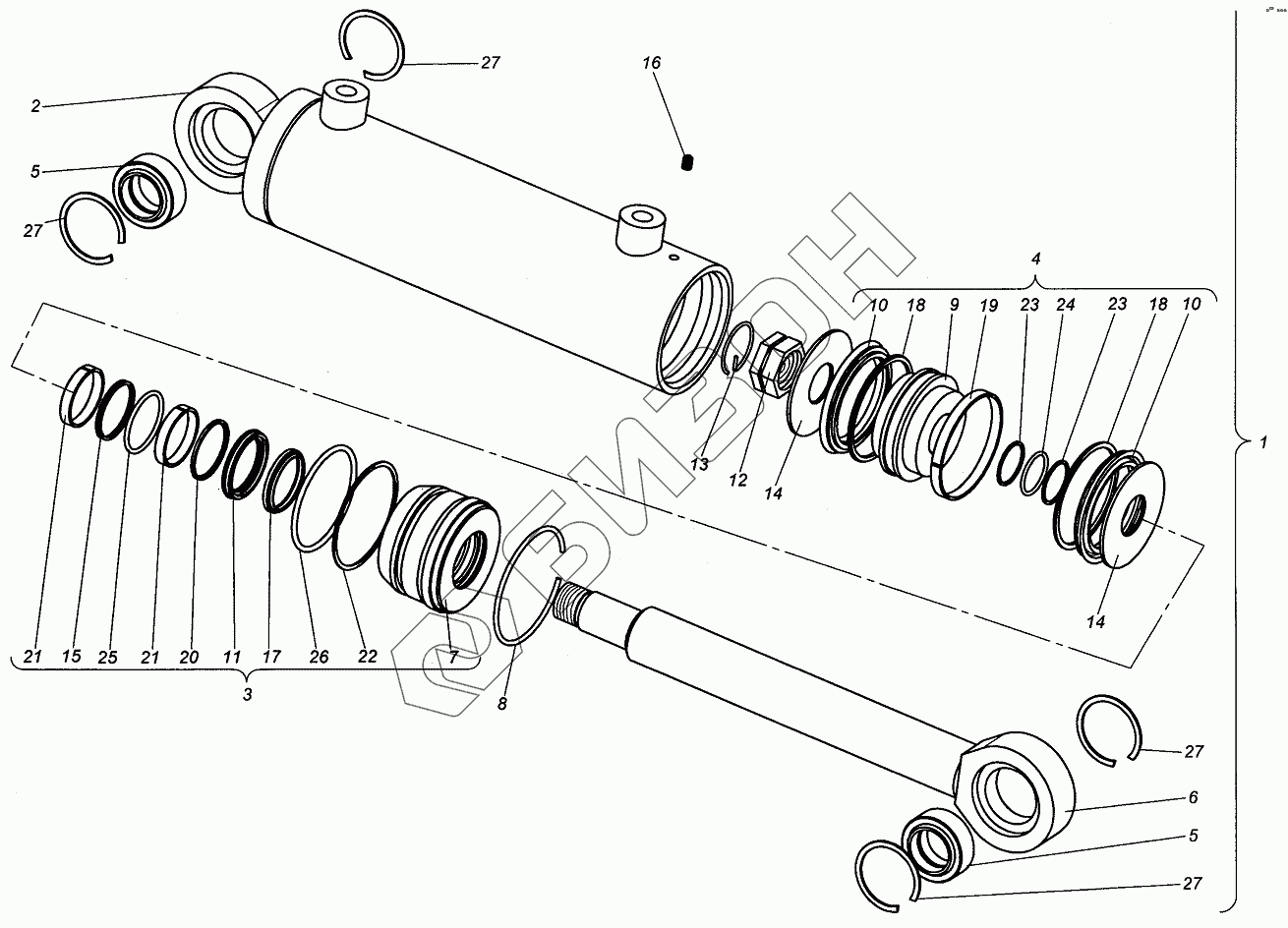

Графический каталог запасных частей к технике: ХТЗ Т-151К. Гидросистема навесного устройства
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
18
19
20
21
21
22
23
23
24
25
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16ГЦ.100/50.ПП.Др.000.01-250А | Гидроцилиндр |
Загрузка ...
|
|
| 2 | 16ГЦ.100/50.ПП.Др.100.02-250 | Гидроцилиндр |
Загрузка ...
|
|
| 3 | 16ГЦ.100/50.ПП.600 | Букса |
Загрузка ...
|
|
| 4 | 16ГЦ.100/63.ПП.800 | Поршень |
Загрузка ...
|
|
| 5 | ПШС 40 | Подшипник |
Загрузка ...
|
|
| 6 | 16ГЦ.100/50.ПП.Др.401.01-250 | Шток |
Загрузка ...
|
|
| 7 | 16ГЦ.100/50.ПП.601 | Букса |
Загрузка ...
|
|
| 8 | 16ГЦ.100/63.ПП.002 | Кольцо |
Загрузка ...
|
|
| 9 | 16ГЦ.100/63.ПП.801 | Поршень |
Загрузка ...
|
|
| 10 | МК1-100 | Манжета |
Загрузка ...
|
|
| 11 | МК11-50 | Манжета |
Загрузка ...
|
|
| 12 | У4565.80/50.1.004 | Гайка |
Загрузка ...
|
|
| 13 | У4565.80/50.1.005 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | У4565.100/63.1.001 | Манжетодержатель |
Загрузка ...
|
|
| 15 | Ф11-50 | Кольцо |
Загрузка ...
|
|
| 16 | ВС.М8х12 | Винт |
Загрузка ...
|
|
| 17 | ГР-50 | Грязесъемник |
Загрузка ...
|
|
| 18 | КЗ1-100 | Кольцо |
Загрузка ...
|
|
| 19 | КО1-100 | Кольцо |
Загрузка ...
|
|
| 20 | КЗ11-50 | Кольцо |
Загрузка ...
|
|
| 21 | КО11-050 | Кольцо |
Загрузка ...
|
|
| 22 | КЗП.3-1-100 | Кольцо |
Загрузка ...
|
|
| 23 | КЗП.3-32 | Кольцо |
Загрузка ...
|
|
| 24 | 036-041-30-2-3.9833 | Кольцо |
Загрузка ...
|
|
| 25 | 056-062-36-2-3.9833 | Кольцо |
Загрузка ...
|
|
| 26 | 092-100-46-2-3.9833 | Кольцо |
Загрузка ...
|
|
| 27 | А62.13941 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
