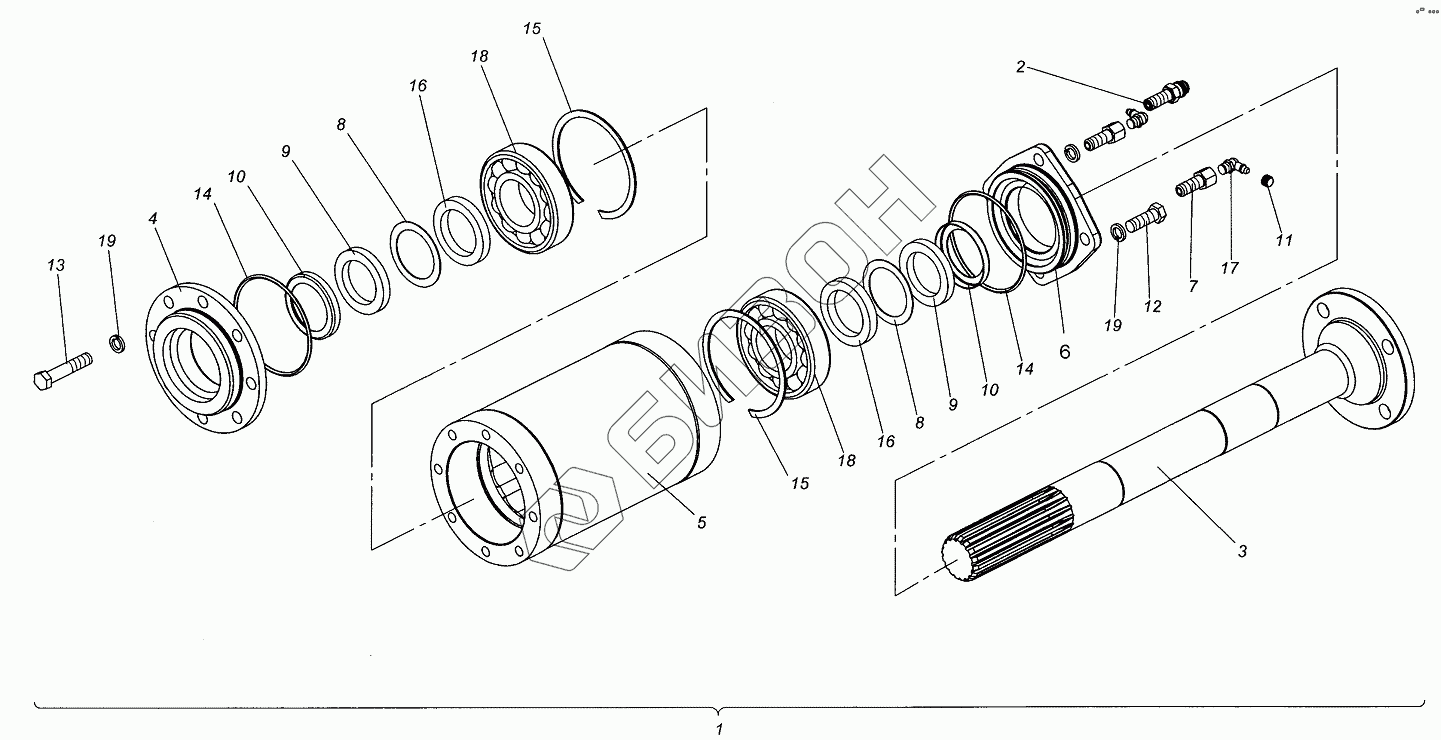

Графический каталог запасных частей к технике: ХТЗ Т-151К. Передача карданная мостов
151.36.001
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
14
15
15
16
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 151.36.001 | 151.36.001 | Передача карданная мостов |
Загрузка ...
|
|
| 1 | 151.36.013-3 | Опора |
Загрузка ...
|
|
| 2 | 151.36.015 | Клапан |
Загрузка ...
|
|
| 3 | 151.36.104 | Вал кардана |
Загрузка ...
|
|
| 4 | 151.36.110А | Стакан левый |
Загрузка ...
|
|
| 5 | 151.36.112-1-01 | Корпус задней опоры |
Загрузка ...
|
|
| 6 | 151.36.116 | Стакан правый |
Загрузка ...
|
|
| 7 | 15136.117 | Болт |
Загрузка ...
|
|
| 8 | 54.02.522 | Шайба |
Загрузка ...
|
|
| 9 | 125.36.125 | Сальник |
Загрузка ...
|
|
| 10 | 125.36,126 | Корпус сальника |
Загрузка ...
|
|
| 11 | 150.41.299 | Колпачок масленки |
Загрузка ...
|
|
| 12 | М12х35.7796 | Болт |
Загрузка ...
|
|
| 13 | М12х60.7796 | Болт (d=12, l=60, L0=30, H=7, S=17) |
Загрузка ...
|
|
| 14 | 104-109-36-2-2.9833 | Кольцо |
Загрузка ...
|
|
| 15 | 2В110.13941 | Кольцо |
Загрузка ...
|
|
| 16 | 1.1-50х70-4.8752 | Манжета |
Загрузка ...
|
|
| 17 | 2.3.90.19853 | Масленка |
Загрузка ...
|
|
| 18 | 310.8338 | Подшипник |
Загрузка ...
|
|
| 19 | 12Т 65Г.6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
